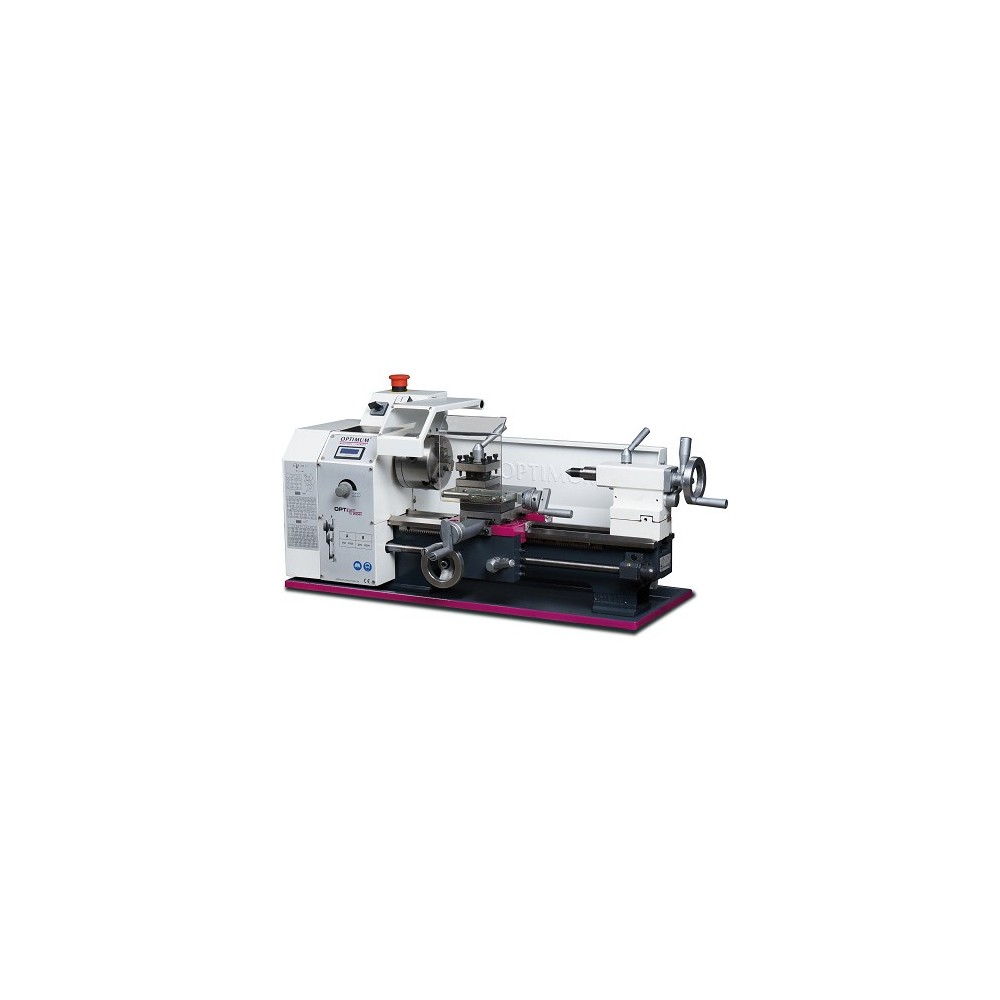

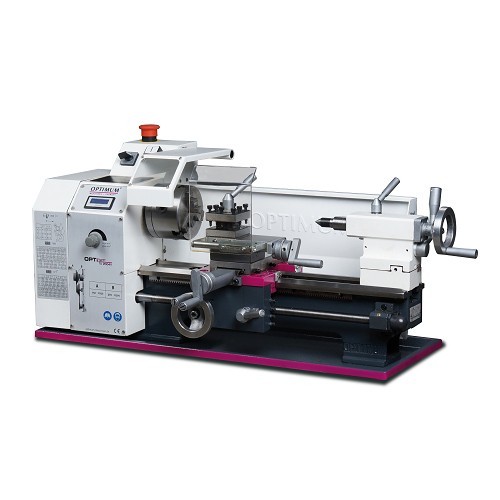

Tour TU 2004 V OPTIMUM avec affichage numérique et régulation de vitesse continue, code 050OP0310
ÉQUIPEMENT STANDARD
Mandrin à trois mors Ø 100 mm
Contre-pointes fixes CM 2 - CM 3
Crédence et bac à copeaux
Porte-outils à 4 compartiments
boîte de vitesses
Clés de service
Tour à métaux avec avance longitudinale automatique. Le nez de broche présente une concentricité de ≤ 0,009 mm. L' arbre de broche principal est trempé et monté sur des roulements à rouleaux coniques de précision. Le nez de broche est trempé selon la norme DIN 6350. Le dispositif de centrage est cylindrique . Il s'agit d'un produit très performant et de fabrication soignée.
Le banc prismatique du tour est en fonte massive renforcée par des nervures , trempée par induction et rectifiée avec précision. Les guides du banc sont également trempés et rectifiés. Le porte-outil rotatif à quatre compartiments est très pratique. Le panneau de commande du tour permet de sélectionner le sens de rotation (horaire ou antihoraire) . Un affichage numérique clair indique la vitesse de rotation.
La vis-mère est montée sur deux roulements et le tour est équipé d'un protecteur autocentrant, avec une précision de rotation concentrique ≤ 0,04 mm. Un large éventail de pas de filetage est possible grâce à la transmission par engrenages. Le changement de vitesse s'effectue par courroies trapézoïdales, ce qui le rend très simple et rapide, un atout essentiel pour un atelier à haute productivité. Le tournage conique est également possible grâce au déplacement de la contre-pointe. Le fourreau de la contre-pointe et le volant à graduations fines sont réglables jusqu'à 0,02 mm.
Pour la sécurité de l'opérateur, le tour est équipé d'un interrupteur d'arrêt d'urgence et d'un relais de tension minimale. Le chariot supérieur est muni d'un protecteur de copeaux, indispensable pour toutes les opérations de tournage, quel que soit le matériau usiné.

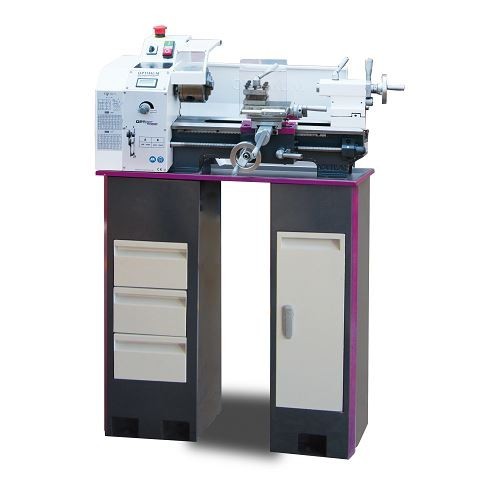

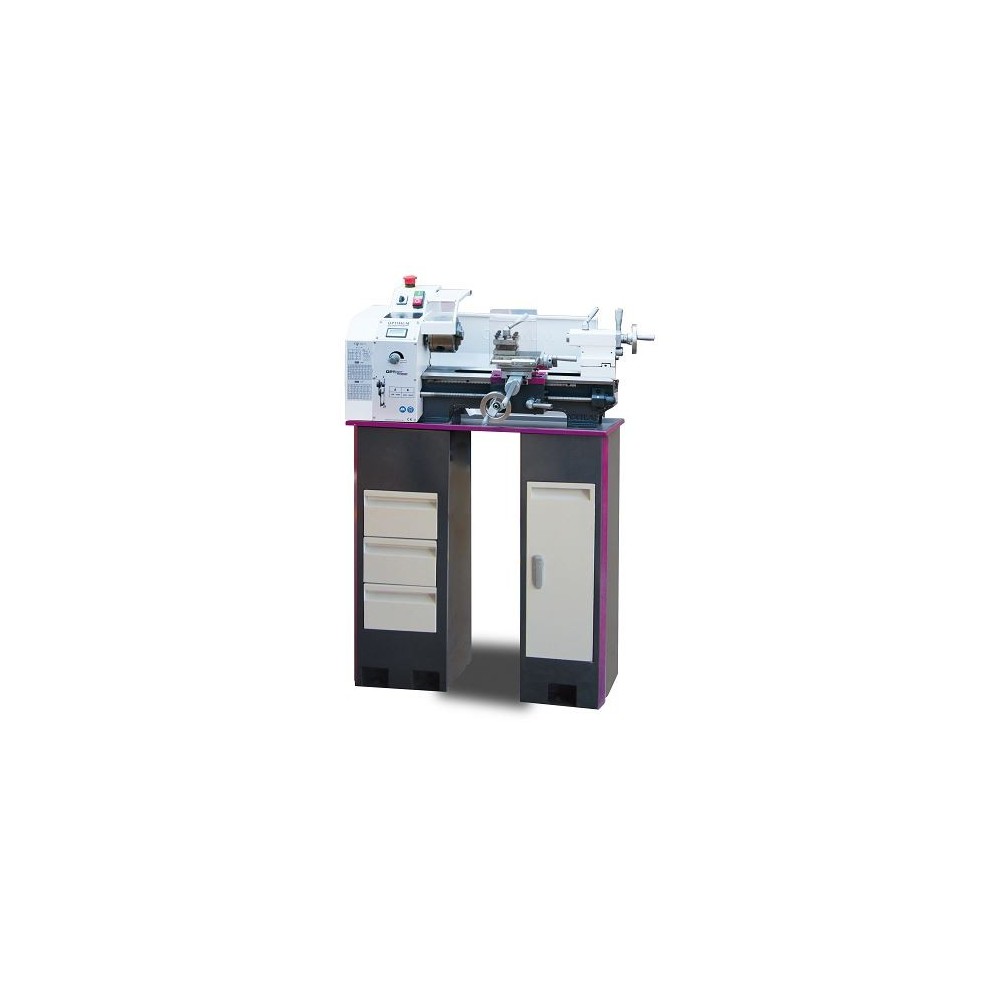

Socle optionnel.
Données techniques :
Puissance du moteur : 230 V 50 Hz - 600 W,
hauteur de la pointe 100 mm,
distance entre les extrémités 300 mm,
diamètre de tournage sur banc : 200 mm,
diamètre de tournage sur chariot transversal : 110 mm,
largeur de la palette 100 mm,
vitesse de broche 150-2500 tr/min,
2 vitesses réglables électroniquement,
cône de fuseau CM3,
passage de barre DEGRÉS 21 mm,
passage autocentrant à trois mâchoires de 20 mm,
Course du curseur supérieur 55 mm,
Course du chariot transversal 75 mm,
avance longitudinale 0,1 - 0,2 mm/tr,
filetage métrique (14) : 0,4 - 3,5 mm/tr,
pas de filetage (12) : 44 - 8 fils/1",
Hauteur maximale de fixation du porte-outil : 12 mm,
Cône de contre-pointe CM2,
Course de la contre-pointe/de la broche : 65 mm,

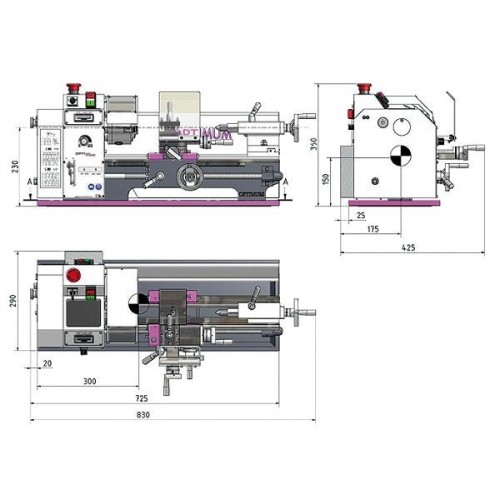

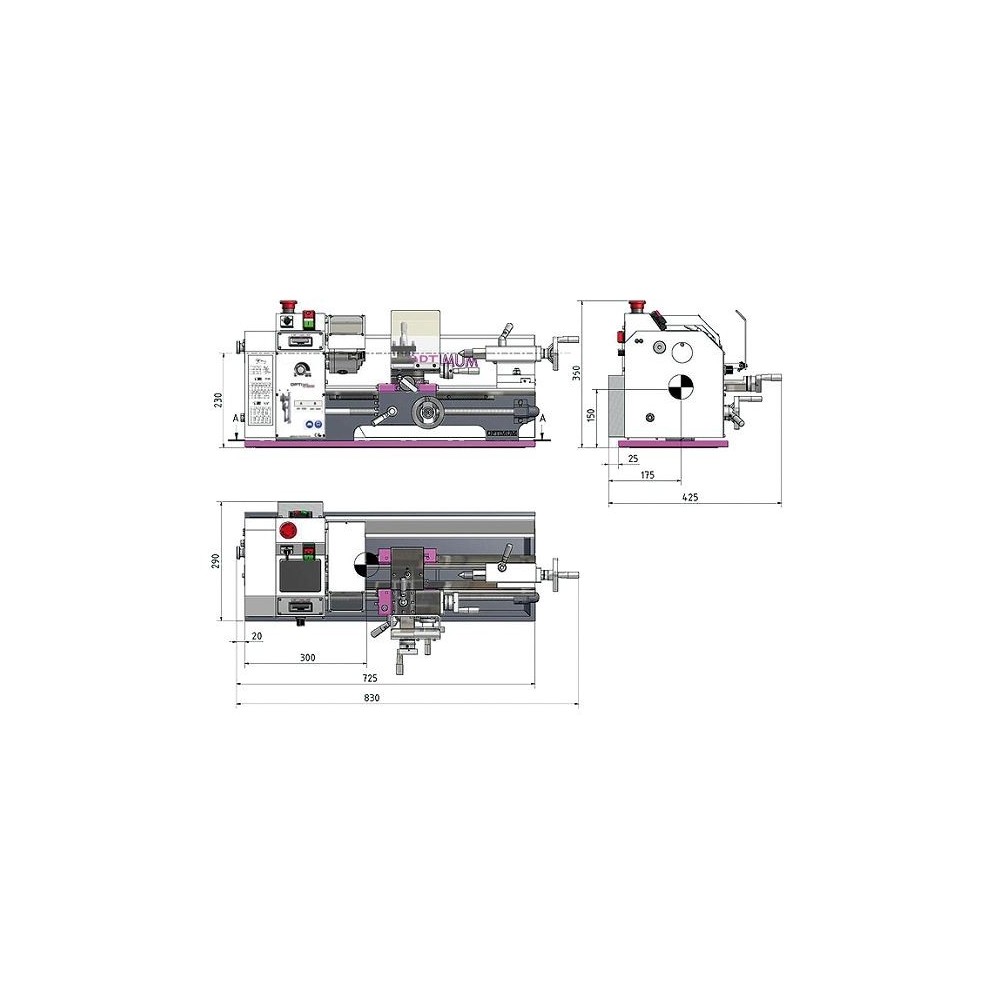

dimensions : 830 x 425 x 360 mm,
poids : 61 kg
Les données ci-dessus ne sont pas contractuelles et peuvent être modifiées à la discrétion du fabricant.
L'image est purement indicative et peut différer du produit réel.
ART. ACCESSOIRES EN OPTION
335 2002 Système de réfrigération universel 230 V
338 3975 Système de mesure magnétique numérique DRO 5
338 3978 Longueur de la bande magnétique 1 100 mm
338 4311 Porte-outil à changement rapide SWH-AA
338 4312 Porte-outil de rechange type D pour outils carrés
338 4320 Porte-outil de rechange type H pour outils ronds
344 0295 Plateforme de serrage de disque Ø 170 mm
344 0230 Cadre mobile Ø max 40 mm
344 0231 Lunette fixe Ø max 50 mm
344 0305 ER 25 mandrin à pince
Bride auto-centrante 344 0312 Ø 100 mm
344 0409 Base de la machine
344 0702 Contre-pointe tournante CM 2
344 0732 Contre-pointe rotative à pointes interchangeables CM2
344 1109 ER25 Jeu de pinces
Jeu de pinces 344 1122 ER24
344 2810 Mandrin autocentrant en fonte à 4 mors Ø 100 mm (serrage concentrique)
344 2872 Mandrin autocentrant à 4 mors en fonte Ø 100 mm (serrage individuel)
050OP1664 Jeu d'outils de tournage 10 mm, 5 pièces
Ensemble de tourelle à changement rapide 900 0401 SWH
900 0420 Assemblage
