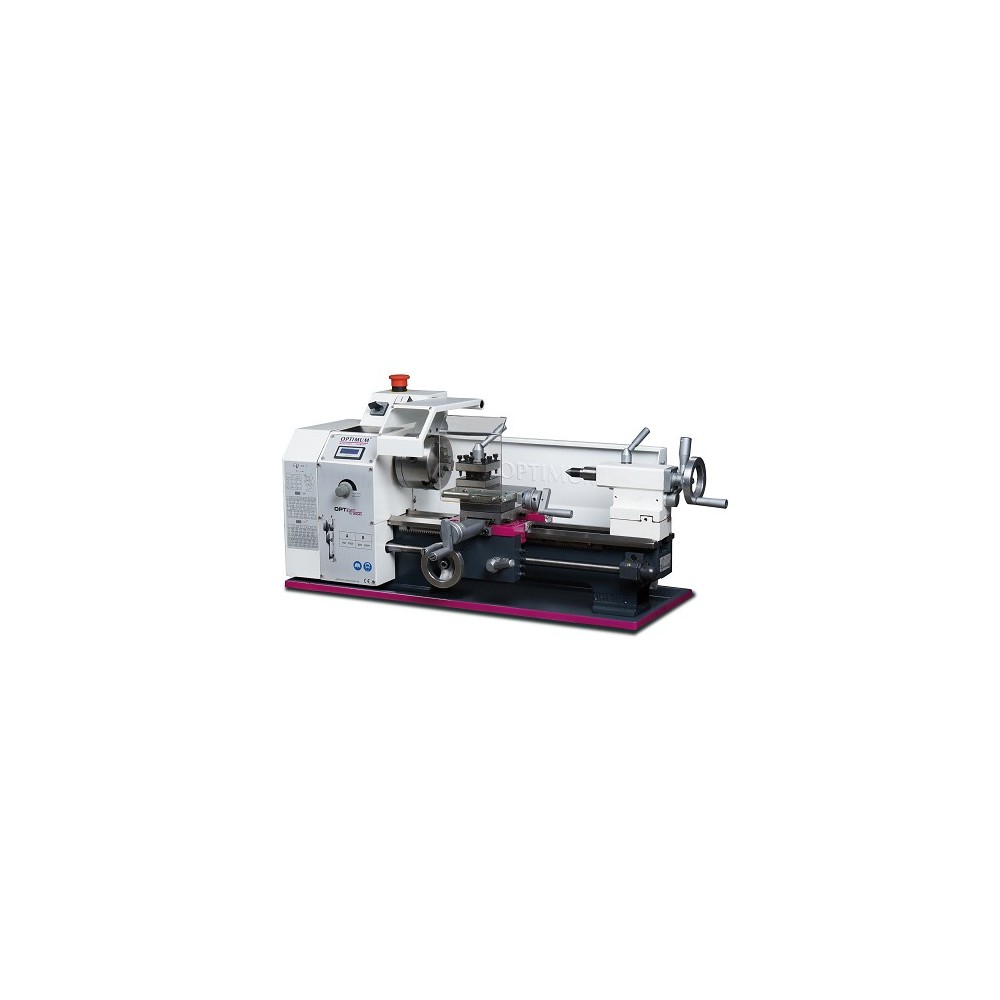

TU 2004 V OPTIMUM Drehmaschine mit Digitalanzeige und stufenloser Drehzahlregelung, Code 050OP0310
STANDARDAUSRÜSTUNG
Dreibackenfutter Ø 100 mm
Feststehende Reitstöcke CM 2 - CM 3
Spritzschutzwand und Abtropfschale
Werkzeughalter mit 4 Fächern
Getriebesatz
Serviceschlüssel
Metalldrehmaschine mit automatischem Längsvorschub. Die Spindelnase weist eine Rundlaufgenauigkeit von ≤ 0,009 mm auf. Die Hauptspindelwelle ist gehärtet und auf Präzisions-Kegelrollenlagern gelagert. Die Spindelnase ist nach DIN 6350 gehärtet. Die Zentriervorrichtung ist zylindrisch . Es handelt sich um ein sehr effizientes und hochwertiges Produkt.
Das prismatische Bett der Drehmaschine besteht aus massivem Gusseisen mit Verstärkungsrippen , ist induktionsgehärtet und präzisionsgeschliffen. Auch die Bettführungen sind gehärtet und geschliffen. Der drehbare Werkzeughalter mit vier Fächern ist besonders komfortabel und praktisch. Über das Bedienfeld der Drehmaschine lässt sich die Drehrichtung im Uhrzeigersinn und gegen den Uhrzeigersinn einstellen. Die Drehzahl (U/min) wird auf einem gut lesbaren Digitaldisplay angezeigt.
Die Leitspindel ist zweifach gelagert, und die Drehmaschine verfügt über eine selbstzentrierende Schutzvorrichtung mit einer konzentrischen Rotationsgenauigkeit von ≤ 0,04 mm. Dank des Getriebes lassen sich vielfältige Gewindesteigungen realisieren. Die Drehzahländerung erfolgt über Keilriemen und ist somit – wie in einer Hochleistungswerkstatt erforderlich – einfach und schnell. Durch Verschieben des Reitstocks ist auch das Kegeldrehen möglich. Reitstockpinole und Handrad mit Feinteilung sind bis 0,02 mm einstellbar.
Zur Sicherheit des Bedieners ist die Drehmaschine mit einem Not-Aus-Schalter und einem Unterspannungsschutz ausgestattet. Der Oberschlitten verfügt über eine Späneschutzvorrichtung, die für alle Drehbearbeitungen unabhängig vom Material erforderlich ist.

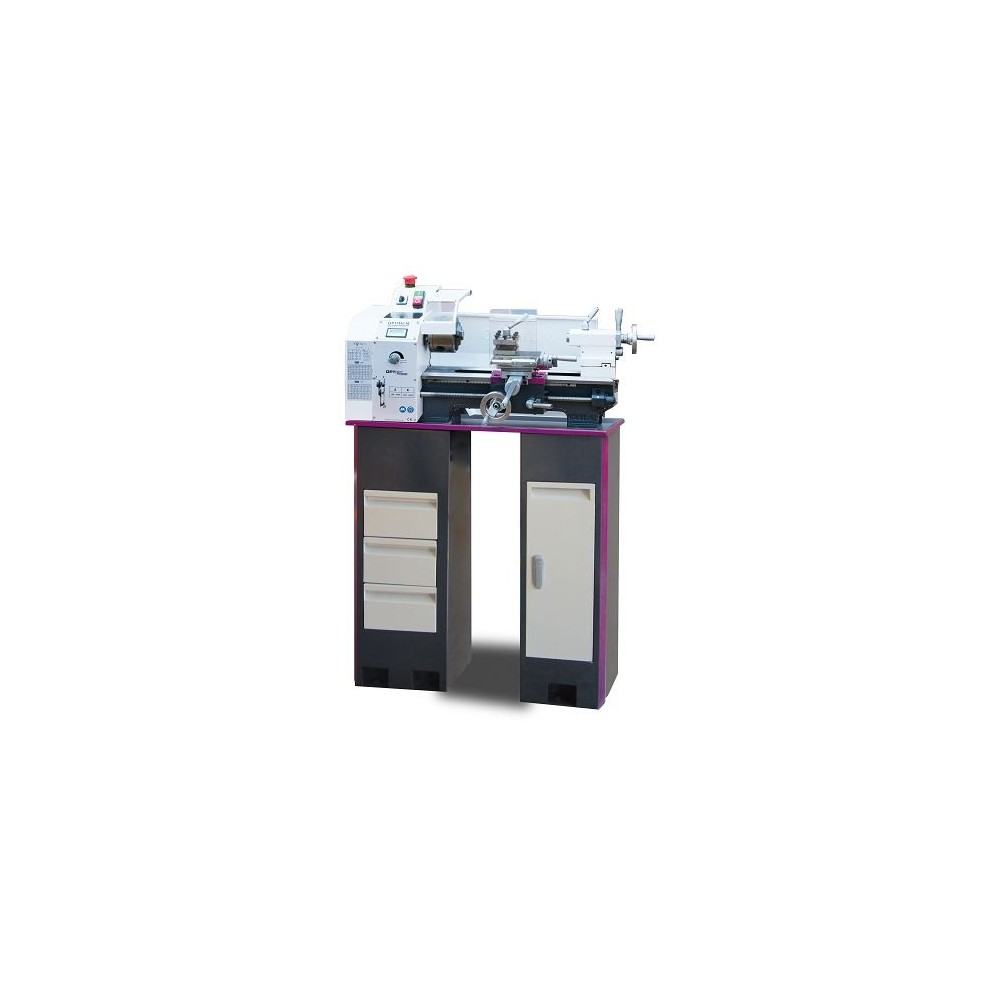

Optionale Basis.
Technische Daten:
Motorleistung: 230 V 50 Hz - 600 W,
Spitzenhöhe 100 mm,
Abstand zwischen den Spitzen 300 mm,
Drehdurchmesser auf dem Bett: 200 mm,
Drehdurchmesser auf dem Querschlitten: 110 mm,
Palettenbreite 100 mm,
Spindeldrehzahl 150-2500 U/min,
2 elektronisch einstellbare Geschwindigkeiten,
Spindelkegel CM3,
Stangendurchgangswinkel 21 mm
20 mm Dreibacken-Selbstzentrierpassage,
Verfahrweg des oberen Schlittens 55 mm,
Verfahrweg des Querschlittens 75 mm,
Längsvorschub 0,1 - 0,2 mm/Umdrehung,
metrisches Gewinde (14): 0,4 - 3,5 mm/Umdrehung,
Gewinde Zoll (12): 44 - 8 Gewindegänge/1",
Maximale Höhe der Werkzeughalterbefestigung 12 mm,
CM2 Reitstockkegel,
Reitstock-/Pinushub: 65 mm,

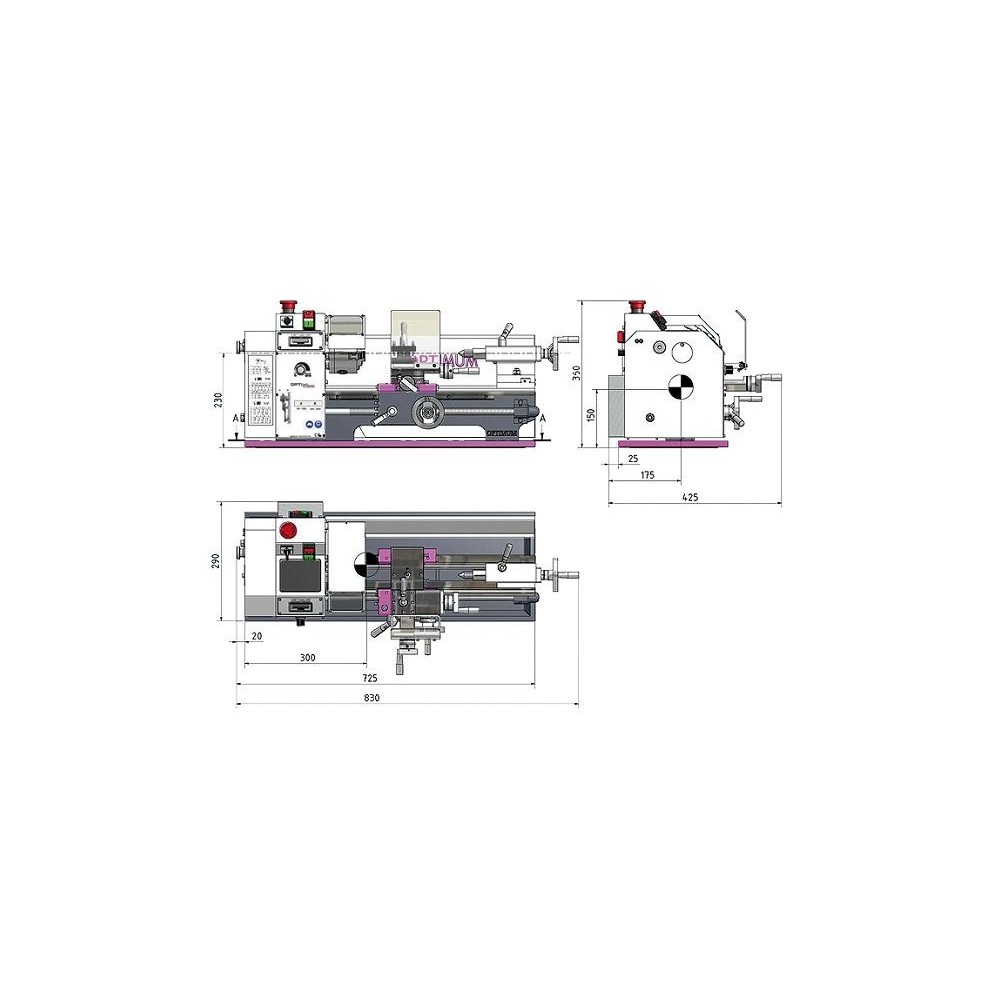

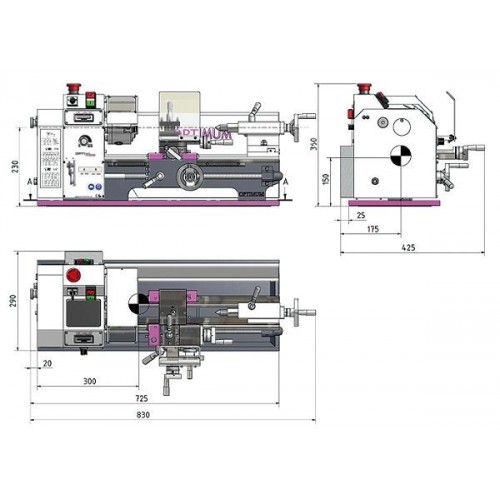

Abmessungen: 830x425x360 mm,
Gewicht: 61 kg
Die obigen Angaben sind unverbindlich und können nach Ermessen des Herstellers geändert werden.
Das Bild dient lediglich der Veranschaulichung und kann vom tatsächlichen Produkt abweichen.
KUNST. OPTIONALES ZUBEHÖR
335 2002 Universelles Kühlsystem 230 V
338 3975 Digitales Magnetmesssystem DRO 5
338 3978 Magnetbandlänge 1.100 mm
338 4311 Schnellwechsel-Werkzeughalter SWH-AA
338 4312 Ersatzwerkzeughalter Typ D für Vierkantwerkzeuge
338 4320 Ersatzwerkzeughalter Typ H für Rundwerkzeuge
344 0295 Scheibenklemmplattform Ø 170 mm
344 0230 Handy-Lünette Ø max. 40 mm
344 0231 Feste Lünette Ø max. 50 mm
344 0305 ER 25 Spannzangenfutter
344 0312 Flansch für Selbstzentrierung Ø 100 mm
344 0409 Maschinenbasis
344 0702 Revolver-Reitstock CM 2
344 0732 Revolver-Reitstock mit austauschbaren Spitzen CM2
344 1109 ER25 Spannzangensatz
344 1122 ER24 Spannzangensatz
344 2810 Selbstzentrierendes Gusseisenfutter mit 4 Backen Ø 100 mm (konzentrische Spannvorrichtung)
344 2872 Selbstzentrierendes 4-Backen-Spannfutter aus Gusseisen Ø 100 mm (Einzelspannung)
050OP1664 Drehmeißelsatz 10 mm, 5-teilig
900 0401 SWH Schnellwechsel-Turmbaugruppe
900 0420 Montage
