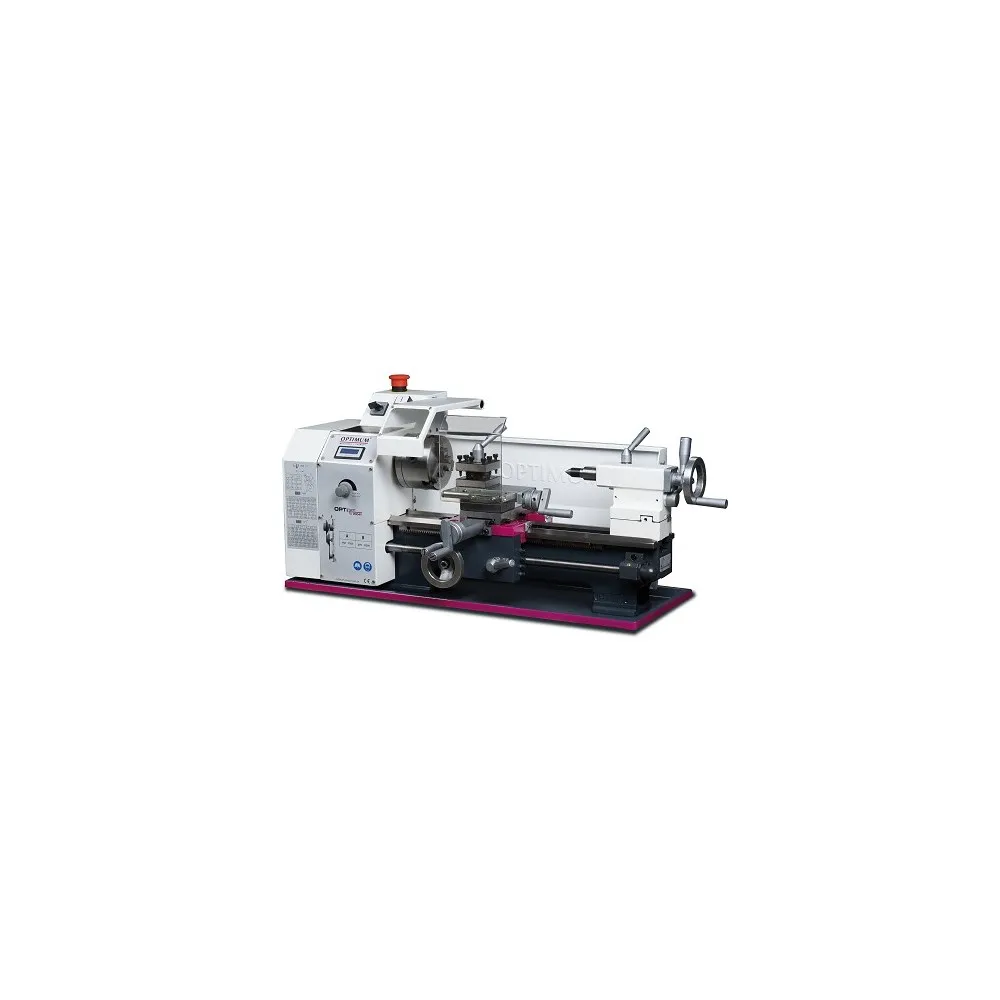

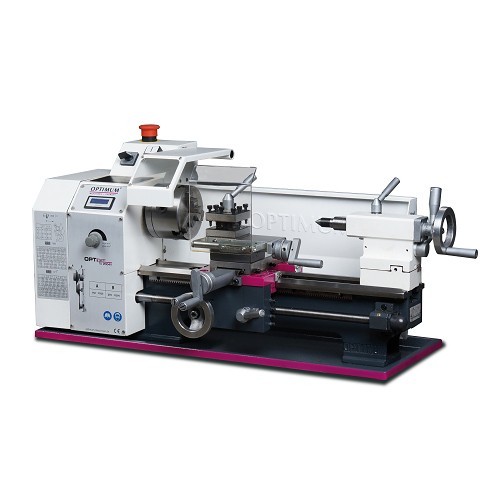

Tornio modello TU 2004 V OPTIMUM con visualizzazione digitale e regolazione continua del numero di giri codice 050OP0310
DOTAZIONE DI SERIE
Autocentrante a tre griffe Ø 100 mm
Contropunte fisse CM 2 - CM 3
Parete paraspruzzi e vasca raccogli-trucioli
Portautensili a 4 scomparti
Set ingranaggi cambio
Chiavi di servizio
Tornio per la lavorazione dei metalli con avanzamento automatico longitudinale. Il naso del mandrino ha una precisione di rotazione concentrica ≤0.009 mm. L’albero del mandrino principale è temprato e montato su cuscinetti di precisione a rulli conici. Il naso del mandrino è temprato DIN 6350. L’attacco del centraggio è cilindrico. Si tratta di un prodotto molto efficiente e di ottima fattura.
Il bancale prismatico del tornio è realizzato in solida ghisa con nervature di rinforzo, temprato con il metodo dell’induzione e rettificato di precisione. Le guide del bancale sono anch’esse temprate e rettificate. Molto comodo e pratico è il portautensili a quattro scomparti ruotabile. Grazie al pannello di comando del tornio, si può impostare la rotazione destra e sinistra. Un display digitale facilmente leggibile visualizza il numero dei giri del tornio.
La vite conduttrice è montata su due cuscinetti, inoltre il tornio è dotato di protezione autocentrante, con precisione di rotazione concentrica ≤0.04 mm. I passi di filettatura realizzabili sono molti, grazie al set di ingranaggi cambio. Il cambio del numero dei giri avviene tramite cinghie trapezoidali, quindi è molto semplice e rapido, come richiede una officina ad elevata produttività. Se si sposta la contropunta, si riesce anche a realizzare la tornitura conica. La contropunta-cannotto e il volantino con divisione fine sono regolabili fino a 0.02 mm.
Per la sicurezza dell’operatore, il tornio è dotato di un interruttore di emergenza e del relè di minima tensione. Sulla slitta superiore è posta la protezione antitrucioli, necessaria in tutte le lavorazioni di tornitura, a prescindere dal materiale trattato.

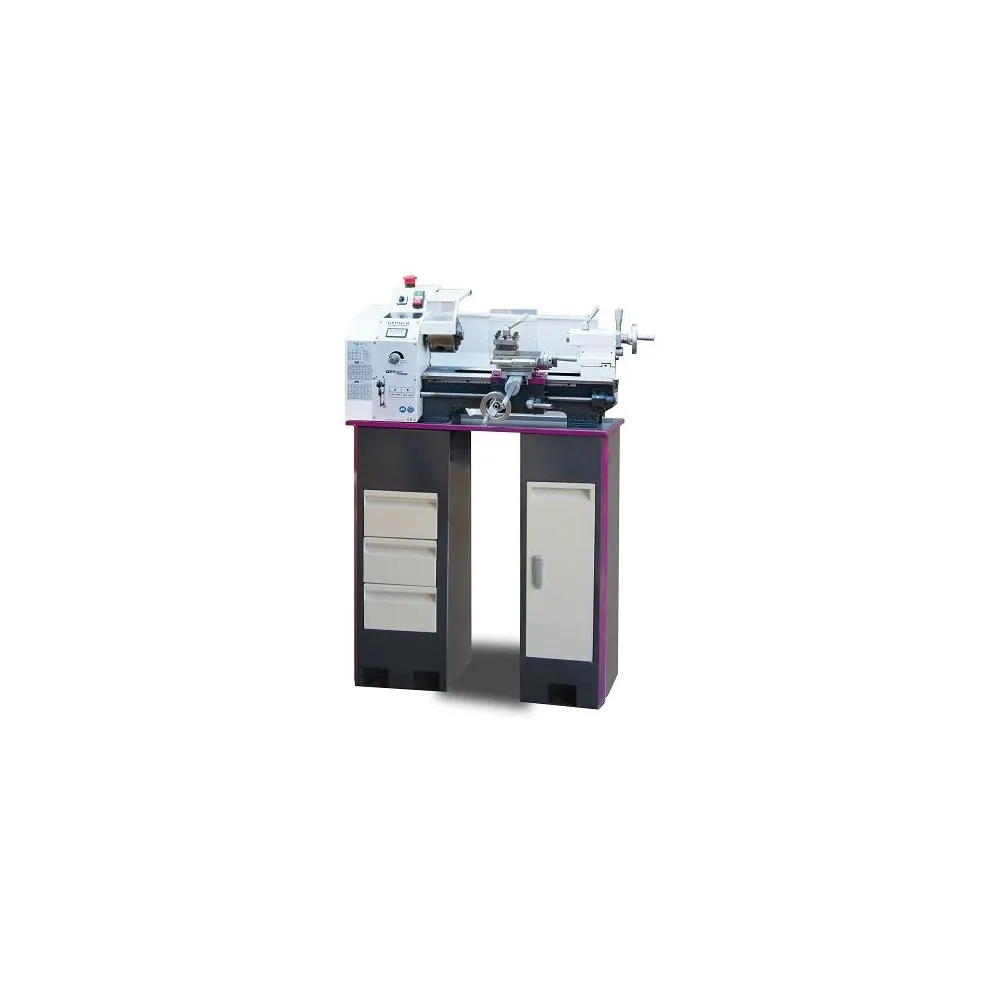

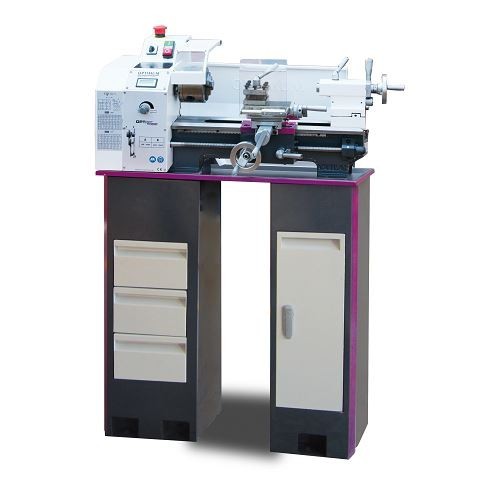

Basamento opzionale.
Dati tecnici:
potenza motore: 230 V 50 Hz - 600 W,
altezza punte 100 mm,
distanza tra le punte 300 mm,
diametro tornibile su bancale: 200 mm,
diametro tornibile su slitta trasversale: 110 mm,
larghezza bancale 100 mm,
numero giri mandrino 150-2500 rpm,
2 velocità regolabili elettronicamente,
cono mandrino CM3,
passaggio barra GRADI 21mm,
passaggio autocentrante a tre griffe 20 mm,
corsa slitta superiore 55 mm,
corsa slitta trasversale 75 mm,
avanzamento longitudinale 0,1 - 0,2 mm/giro,
filettatura a passo metrico (14): 0,4 - 3,5 mm/giro,
filettatura pollici (12): 44 - 8 fil/1",
altezza massima attacco portautensili 12 mm,
cono contropunta CM2,
corsa contropunta/cannotto: 65 mm,

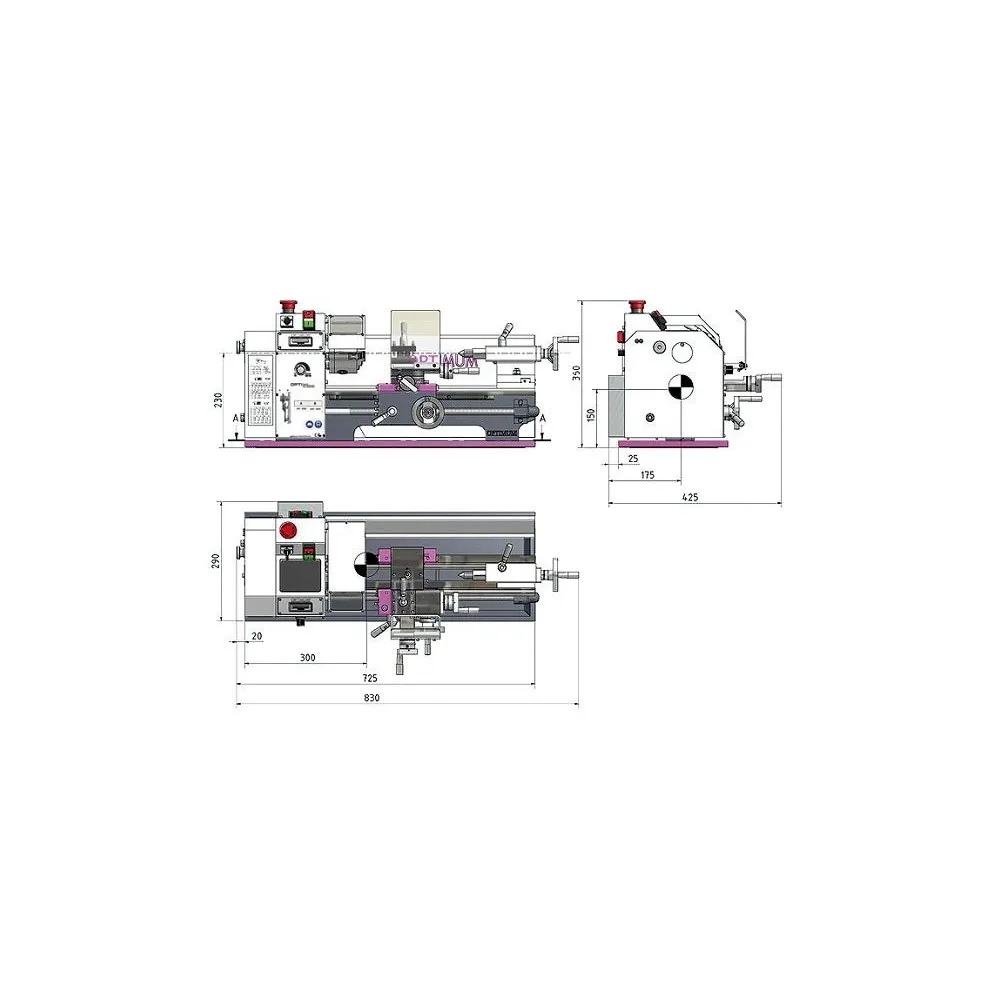

dimensioni: 830x425x360 mm,
peso: 61 kg
I dati sopra riportati non sono impegnativi e a discrezione del costruttore possono essere modificati
L'IMMAGINE È PURAMENTE INDICATIVA E PUÒ DIFFERIRE DAL PRODOTTO REALE
ART. ACCESSORI OPZIONALI
335 2002 Impianto refrigerazione universali 230 V
338 3975 Sistema di misurazione magnetico digitale DRO 5
338 3978 Nastro magnetico lunghezza 1.100 mm
338 4311 Portautensili cambio rapido SWH-AA
338 4312 Portautensili di scorta tipo D per utensili quadrati
338 4320 Portautensili di scorta tipo H per utensili tondi
344 0295 Piattaforma di serraggio a disco Ø 170 mm
344 0230 Lunetta mobile Ø max 40 mm
344 0231 Lunetta fissa Ø max 50 mm
344 0305 Mandrino portapinze ER 25
344 0312 Flangia per autocentrante Ø 100 mm
344 0409 Basamento macchina
344 0702 Contropunta girevole CM 2
344 0732 Contropunta girevole con punte intercambiabili CM2
344 1109 Set pinze di serraggio ER25
344 1122 Set pinze di serraggio ER24
344 2810 Autocentrante in ghisa a 4 griffe Ø 100 mm (serraggio concentrico)
344 2872 Autocentrante in ghisa a 4 griffe Ø 100 mm (serraggio individuale)
050OP1664 Set utensili da tornio 10 mm, 5 pz
900 0401 Montaggio torretta cambio rapido SWH
900 0420 Montaggio
