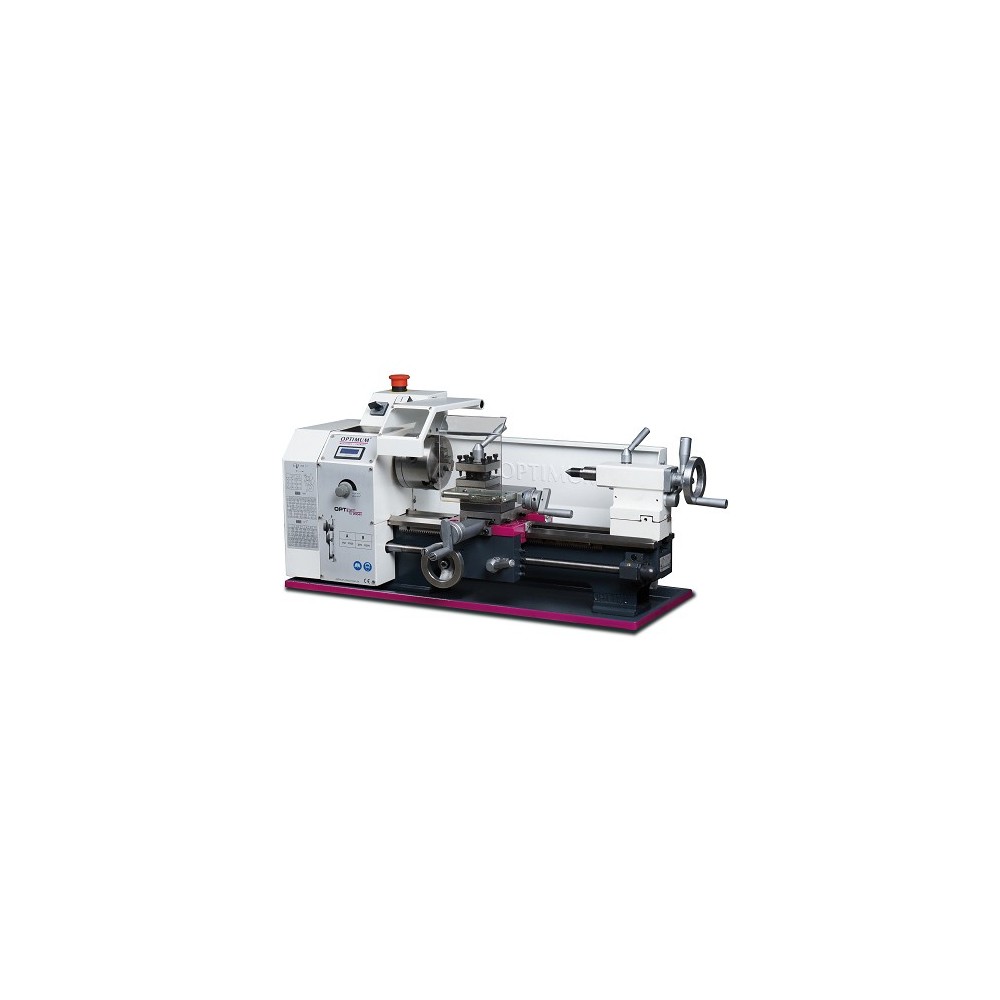

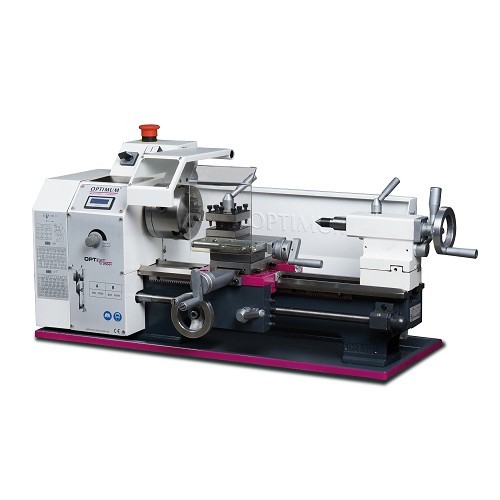

Torno TU 2004 V OPTIMUM con pantalla digital y control continuo de velocidad, código 050OP0310
EQUIPO ESTÁNDAR
Mandril de tres mordazas Ø 100 mm
Contrapuntos fijos CM 2 - CM 3
Pared antisalpicaduras y bandeja para patatas fritas
Portaherramientas de 4 compartimentos
Juego de engranajes de la caja de cambios
claves de servicio
Torno para metal con avance longitudinal automático. El husillo tiene una precisión de concentricidad de ≤0,009 mm. El eje principal del husillo está templado y montado sobre rodamientos de rodillos cónicos de precisión. El husillo está templado según la norma DIN 6350. El accesorio de centrado es cilíndrico . Se trata de un producto muy eficiente y de excelente calidad.
La bancada prismática del torno está fabricada en hierro fundido macizo con nervaduras de refuerzo , templada por inducción y rectificada con precisión. Las guías de la bancada también están templadas y rectificadas. El portaherramientas giratorio de cuatro compartimentos es muy práctico y cómodo. El panel de control del torno permite ajustar la rotación en sentido horario y antihorario . Una pantalla digital de fácil lectura muestra las revoluciones por minuto del torno.
El husillo se monta sobre dos cojinetes y el torno cuenta con una protección autocentrante, con una precisión de rotación concéntrica de ≤0,04 mm. Gracias al conjunto de engranajes, se puede lograr una amplia gama de pasos de rosca . El cambio de velocidad se realiza mediante correas trapezoidales, lo que lo hace muy sencillo y rápido, tal como se requiere en un taller de alta productividad. Al mover el contrapunto, también se puede realizar torneado cónico . El husillo del contrapunto y el volante con divisiones finas son ajustables hasta 0,02 mm.
Para la seguridad del operario, el torno está equipado con un interruptor de emergencia y un relé de tensión mínima. La corredera superior cuenta con un protector contra virutas, indispensable para todas las operaciones de torneado, independientemente del material que se esté mecanizando.

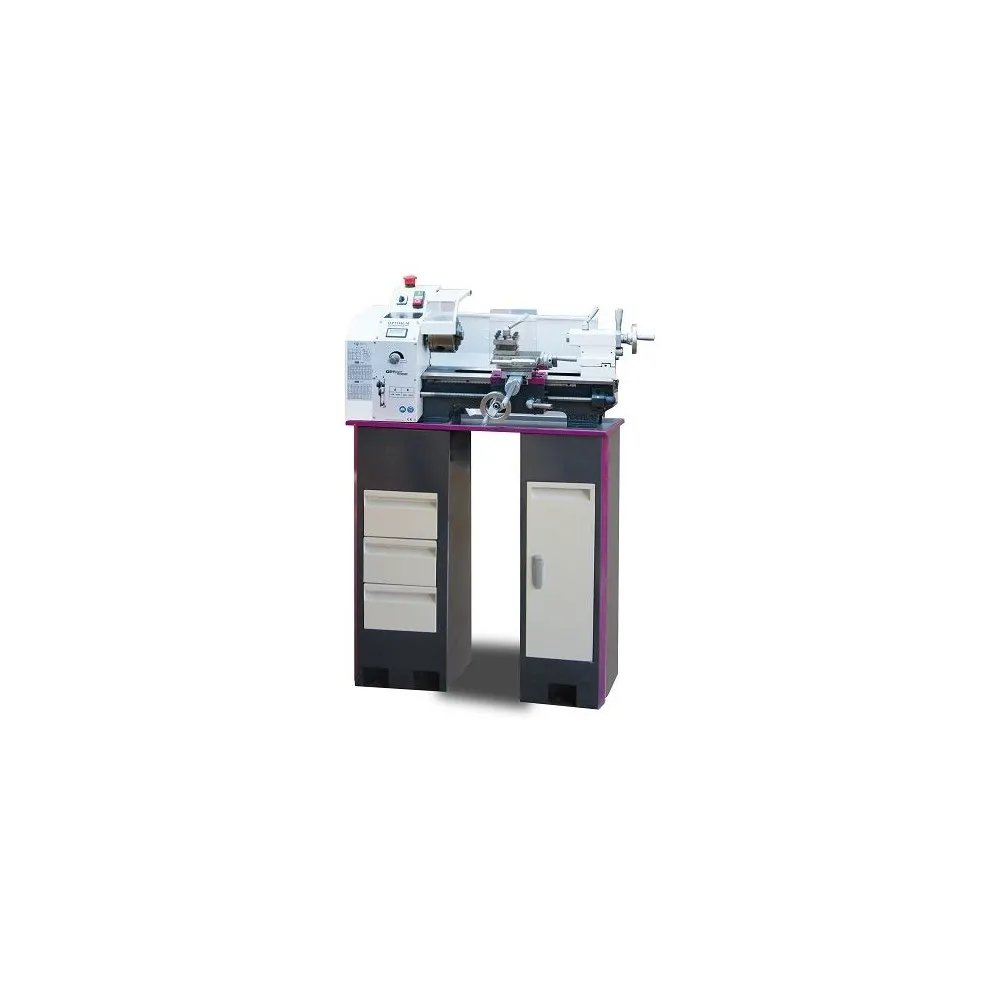

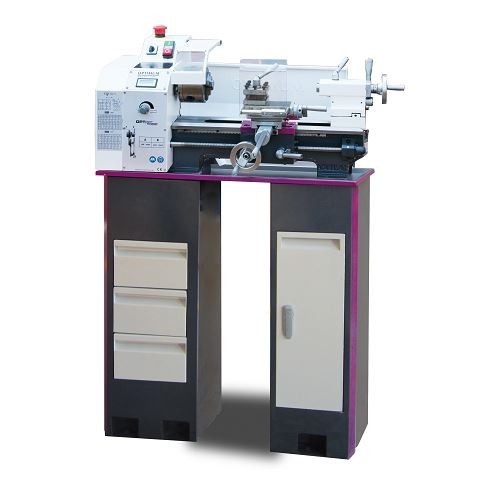

Base opcional.
Datos técnicos:
Potencia del motor: 230 V 50 Hz - 600 W,
altura de la punta 100 mm,
distancia entre puntas 300 mm,
Diámetro de torneado en bancada: 200 mm,
Diámetro de torneado en el carro transversal: 110 mm,
ancho del palé 100 mm,
velocidad del husillo 150-2500 rpm,
2 velocidades ajustables electrónicamente,
cono de huso CM3,
Paso de barra GRADOS 21 mm,
Paso autocentrante de tres mordazas de 20 mm,
Recorrido de la corredera superior 55 mm,
recorrido del carro transversal 75 mm,
avance longitudinal 0,1 - 0,2 mm/rev,
rosca métrica (14): 0,4 - 3,5 mm/rev,
pulgadas de rosca (12): 44 - 8 hilos/1",
Altura máxima del soporte de la herramienta: 12 mm.
Cono del contrapunto CM2,
Carrera del contrapunto/husillo: 65 mm,

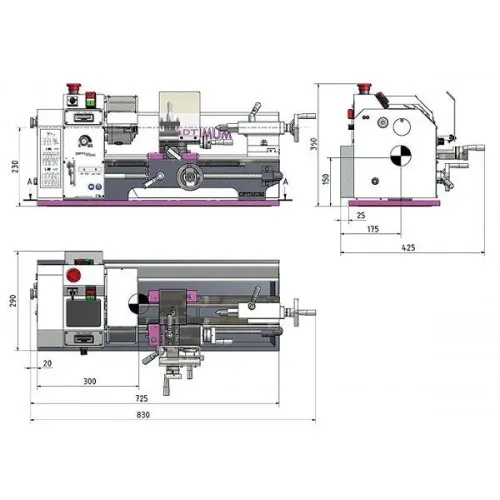

Dimensiones: 830x425x360 mm,
peso: 61 kg
Los datos anteriores no son vinculantes y pueden ser modificados a discreción del fabricante.
LA IMAGEN ES PURAMENTE ILUSTRATIVA Y PUEDE DIFERIR DEL PRODUCTO REAL.
ART. ACCESORIOS OPCIONALES
335 2002 Sistema de refrigeración universal 230 V
338 3975 Sistema de medición magnética digital DRO 5
338 3978 Longitud de la cinta magnética: 1100 mm
338 4311 Portaherramientas de cambio rápido SWH-AA
338 4312 Portaherramientas de repuesto tipo D para herramientas cuadradas
338 4320 Portaherramientas de repuesto tipo H para herramientas redondas
344 0295 Plataforma de sujeción de discos Ø 170 mm
344 0230 Bisel del móvil Ø máx. 40 mm
344 0231 Bisel fijo Ø máx. 50 mm
344 0305 ER 25 mandril de pinza
344 0312 Brida autocentrante Ø 100 mm
Base de la máquina 344 0409
344 0702 Contrapunto giratorio CM 2
344 0732 Contrapunto giratorio con puntas intercambiables CM2
Juego de pinzas ER25 344 1109
Juego de pinzas ER24 344 1122
344 2810 Mandril autocentrante de hierro fundido con 4 mordazas Ø 100 mm (sujeción concéntrica)
344 2872 Mandril autocentrante de 4 mordazas de hierro fundido Ø 100 mm (sujeción individual)
050OP1664 Juego de herramientas de torneado de 10 mm, 5 piezas
900 0401 Conjunto de torreta de cambio rápido SWH
900 0420 Ensamblaje
