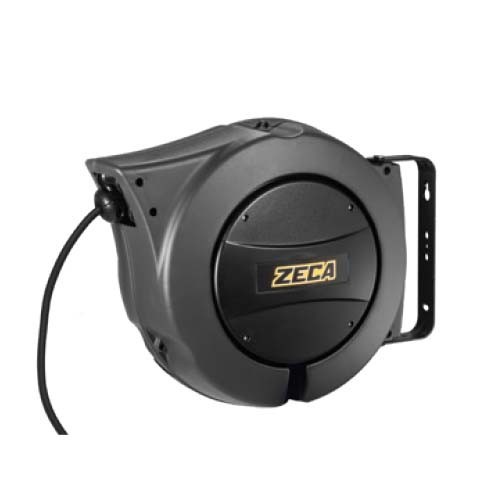

ENROULEUR DE CÂBLE CTP AM70415, CÂBLE + TUYAU D'AIR, DOUBLE ENROULEUR, SÉRIE AM70, ZECA

L' enrouleur de câble et de tuyau d'air Zeca Twin Reels série AM70, modèle AM70415 CTP , est un enrouleur combiné conçu pour fournir efficacement et en toute sécurité de l'énergie électrique et de l'air comprimé, optimisant ainsi l'espace et améliorant la sécurité en milieu professionnel. Issu de la célèbre série Twin Reels de Zeca, ce modèle est idéal pour maintenir l'ordre et un fonctionnement continu, notamment dans des environnements tels que les véhicules d'urgence et les machines industrielles. L'une des caractéristiques distinctives du modèle CTP est la prise Rettbox (Marechall) incluse , qui accroît sa polyvalence et le rend immédiatement opérationnel.

Caractéristiques techniques générales de l'enrouleur (série AM70) :

• Structure durable : Les éléments structurels du moulinet sont fabriqués en plastique résistant aux chocs , offrant résistance et durabilité même dans des conditions de travail exigeantes.
• Bouche de guidage de câble : Elle est équipée d'une bouche de guidage de câble à rouleau , qui facilite le déroulement et le rembobinage du câble et du tuyau, évitant ainsi l'usure et l'enchevêtrement.
• Butée de câble : Comprend une butée de câble à cliquet , insérable tous les 50 cm. Ce mécanisme est facilement désengagé pour maintenir la tension du câble constante.
• Sécurité électrique : Il dispose d'un double contact de terre et d'une tension d'isolement du collecteur de 2,5 KV , garantissant des normes de sécurité élevées lors de l'utilisation.
• Degré de protection : Avec un degré de protection IP42 , l'enrouleur est protégé contre la pénétration d'objets solides d'un diamètre supérieur à 1 mm et contre les gouttes d'eau tombant verticalement lorsqu'il est incliné jusqu'à 15°.
• Température de fonctionnement : Il fonctionne efficacement dans une plage de température ambiante de -5°C à +50°C .
• Performances de l'air comprimé : Il supporte une pression de service maximale de 15 bars et un vide maximal de 0,95 bar , ce qui le rend adapté à diverses applications pneumatiques.
• Câble d'entrée : comprend un câble d'entrée de 1,5 mètre pour une connexion électrique facile.
• Prise Rettbox : Ce modèle comprend une prise intégrée (Marechall) . Des prises intégrées Rettbox (Marechall) 12 V ou 24 V, avec protection IP55 et alimentation par bobine pour l'éjection automatique de la prise, sont disponibles en option (réf. CTS 12 V, CTS 24 V).
• Certification Atex : Le modèle AM70415 CTP n'est PAS certifié Atex .
• Conformité : Le moulinet est conforme aux normes EN 61242, EN 60335-1, 2014/35/UE, 2011/65/UE, 2006/42/UE.

Spécifications détaillées du modèle AM70415 CTP :

• Composition Câble/Tube : Le modèle AM70415 CTP est fourni avec 4 conducteurs de section 1,5 mm² , associés à un tube de diamètre intérieur 4 mm .
• Longueur du câble/tuyau : La longueur totale du câble et du tuyau est de 9 mètres .
• Puissance nominale : Il a une capacité de 1,5 KW à 20°C.
• Puissance maximale : atteint 2 KW à 20°C.
• Tension maximale : Convient pour travailler avec des tensions allant jusqu'à 500 V.

Caractéristiques du câble et du tube (communes aux enrouleurs doubles) :

Le câble et le tuyau inclus sont conçus pour des performances et une durabilité élevées, comme c'est typique de la gamme Twin Reels de Zeca :

• Matériau du tube : Le tube est en PA (polyamide) .
• Dimensions du tube : Il a un diamètre intérieur de 4,00 mm et un diamètre extérieur de 6,00 mm.
• Isolation du conducteur : L'isolation du conducteur est en PVC .
• Identification des conducteurs : Les conducteurs sont identifiés avec les couleurs marron, noir, gris et vert/jaune .
• Gaine extérieure du câble : La gaine extérieure du câble est en PVC et est de couleur noire .
• Ignifuge : Le câble est conforme à la norme IEC 60332-1 relative aux retardateurs de flamme.
• Tension nominale et d'essai : Il a une tension nominale de 300/500 V (50 Hz) et une tension d'essai de 2,5 kV .
• Température de fonctionnement du câble/tube : La température de fonctionnement du câble et du tube varie de -5°C à +70°C .
• Rayon de courbure : Le rayon de courbure du câble est de 8 x D.

Avantages et domaines d'application :

L'enrouleur de câble CTP Zeca AM70415 est conçu pour optimiser les environnements de travail, offrant des avantages tangibles :

• Ordre et sécurité améliorés : aide à éliminer l'encombrement des câbles et des tuyaux, réduisant considérablement le risque de trébuchement et de dommages accidentels.
• Fonctionnement continu : garantit que l’énergie électrique et l’air comprimé sont toujours disponibles, ce qui est essentiel au fonctionnement continu des machines et des véhicules.
• Utilisation polyvalente : Idéal pour de nombreux environnements professionnels, notamment les véhicules d'urgence (comme les camions de pompiers), les machines industrielles, les systèmes de contrôle de processus et l'automatisation industrielle. Dans ces situations, il garantit que les véhicules disposent toujours de l'alimentation électrique nécessaire et de réservoirs d'air comprimé entièrement chargés.

La série AM70 est équipée en option du dispositif de freinage à retour de sécurité (ART-AL83-AM85/SR) . Ce dispositif permet un enroulement lent du câble, évitant ainsi les rebonds dangereux si le câble glisse des mains de l'opérateur. La série AM70 bénéficie également du nouveau système de fixation rapide , qui facilite l'installation rapide de l'enrouleur sur le support.
