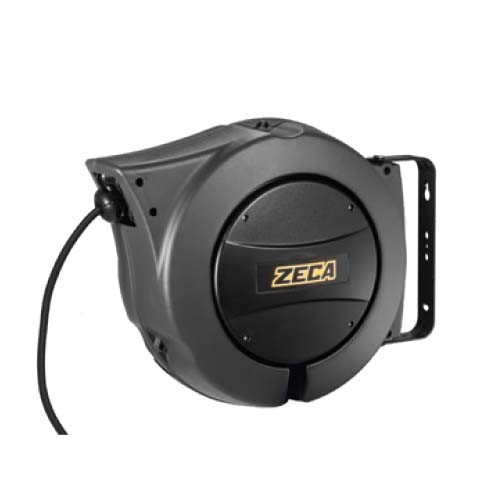

CARRETE DE CABLE CTP AM70415, CABLE + MANGUERA DE AIRE, CARRETES GEMELOS, SERIE AM70, ZECA

El enrollador de cable y manguera de aire Twin Reels serie AM70 de Zeca, modelo AM70415 CTP , es un enrollador combinado diseñado para suministrar energía eléctrica y aire comprimido de forma eficiente y segura, optimizando el espacio y mejorando la seguridad en entornos profesionales. Perteneciente a la reconocida serie Twin Reels de Zeca, este modelo es ideal para mantener el orden y la continuidad del funcionamiento, especialmente en entornos como vehículos de emergencia y maquinaria industrial. Una de las características distintivas del modelo CTP es la toma Rettbox (Marechall) incluida , que aumenta su versatilidad y está listo para usar.

Características Técnicas Generales del Bobinador (Serie AM70):

• Estructura duradera: Los elementos estructurales del carrete están hechos de plástico resistente a los golpes , proporcionando resistencia y durabilidad incluso en condiciones de trabajo exigentes.
• Boca Guía Cable: Está equipada con una boca guía cable con rodillo , que facilita el desenrollado y rebobinado del cable y manguera, evitando desgastes y enredos.
• Tope de cable: Incluye un tope de cable con trinquete , que se inserta cada 50 cm. Este mecanismo se desconecta fácilmente si se prefiere mantener el cable bajo tensión constante.
• Seguridad Eléctrica: Cuenta con doble contacto de tierra y una tensión de aislamiento del colector de 2,5KV , garantizando altos estándares de seguridad durante su uso.
• Grado de protección: Con un grado de protección IP42 , el carrete está protegido contra la entrada de objetos sólidos con un diámetro superior a 1 mm y contra la caída vertical de gotas de agua cuando se inclina hasta 15°.
• Temperatura de funcionamiento: Funciona eficazmente en un rango de temperatura ambiente de -5°C a +50°C .
• Rendimiento de aire comprimido: Soporta una presión máxima de funcionamiento de 15 bar y un vacío máximo de 0,95 bar , lo que lo hace adecuado para diversas aplicaciones neumáticas.
• Cable de entrada: incluye un cable de entrada de 1,5 metros para una fácil conexión de alimentación.
• Toma Rettbox: Este modelo incluye una toma integrada (Marechall) . Las tomas integradas Rettbox (Marechall) de 12 V o 24 V, con protección IP55 y alimentación por bobina para expulsión automática de la toma, están disponibles como opciones independientes (Art. CTS 12 V, Art. CTS 24 V).
• Certificación Atex: El modelo CTP AM70415 NO está certificado Atex .
• Cumplimiento: El carrete cumple con las normas EN 61242, EN 60335-1, 2014/35/EU, 2011/65/EU, 2006/42/EU.

Especificaciones detalladas del modelo AM70415 CTP:

• Composición Cable/Tubo: El modelo CTP AM70415 se suministra con 4 conductores de sección 1,5 mm² , combinados con un tubo de diámetro interior de 4 mm .
• Longitud del cable/manguera: La longitud total del cable y la manguera es de 9 metros .
• Potencia nominal: Tiene una capacidad de 1,5 KW a 20°C.
• Potencia máxima: Alcanza los 2 KW a 20°C.
• Voltaje Máximo: Es adecuado para trabajar con voltajes de hasta 500 V.

Características de los cables y tubos (comunes a los carretes gemelos):

El cable y la manguera incluidos están diseñados para un alto rendimiento y durabilidad, como es típico de la gama Twin Reels de Zeca:

• Material del tubo: El tubo está hecho de PA (poliamida) .
• Dimensiones del tubo: Tiene un diámetro interno de 4,00 mm y un diámetro externo de 6,00 mm.
• Aislamiento del conductor: El aislamiento del conductor es PVC .
• Identificación de conductores: Los conductores se identifican con los colores marrón, negro, gris y verde/amarillo .
• Cubierta exterior del cable: La cubierta exterior del cable está hecha de PVC y es de color negro .
• Retardante de llama: El cable cumple con la norma IEC 60332-1 para retardante de llama.
• Tensión nominal y de prueba: Tiene una tensión nominal de 300/500 V (50 Hz) y una tensión de prueba de 2,5 kV .
• Temperatura de funcionamiento del cable/tubo: La temperatura de funcionamiento del cable y del tubo varía entre -5 °C y +70 °C .
• Radio de curvatura: El radio de curvatura del cable es 8 x D.

Ventajas y campos de aplicación:

El carrete de cable CTP AM70415 de menta está diseñado para optimizar los entornos de trabajo, ofreciendo beneficios tangibles:

• Mayor orden y seguridad: ayuda a eliminar el desorden de cables y tuberías, lo que reduce significativamente el riesgo de tropiezos y daños accidentales.
• Operación Continua: Garantiza que la energía eléctrica y el aire comprimido estén siempre disponibles, los cuales son esenciales para el funcionamiento continuo de maquinaria y vehículos.
• Uso versátil: Es ideal para una amplia gama de entornos profesionales, incluyendo vehículos de emergencia (como camiones de bomberos), maquinaria industrial, sistemas de control de procesos y automatización industrial. En estos casos, garantiza que los vehículos siempre cuenten con la energía eléctrica necesaria y los tanques de aire comprimido completamente cargados.

Como opción para la Serie AM70, está disponible el dispositivo de frenado de retorno de seguridad (ART-AL83-AM85/SR) , que permite un rebobinado lento del cable, evitando retrocesos peligrosos si el cable se resbala de la mano del operador. La Serie AM70 también se beneficia del nuevo sistema de fijación rápida , que facilita la rápida instalación del carrete en el soporte.
