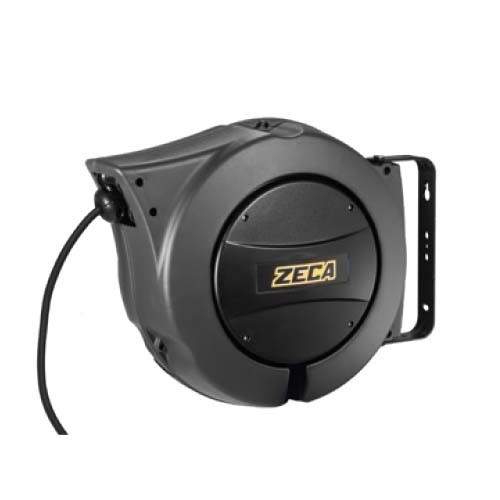

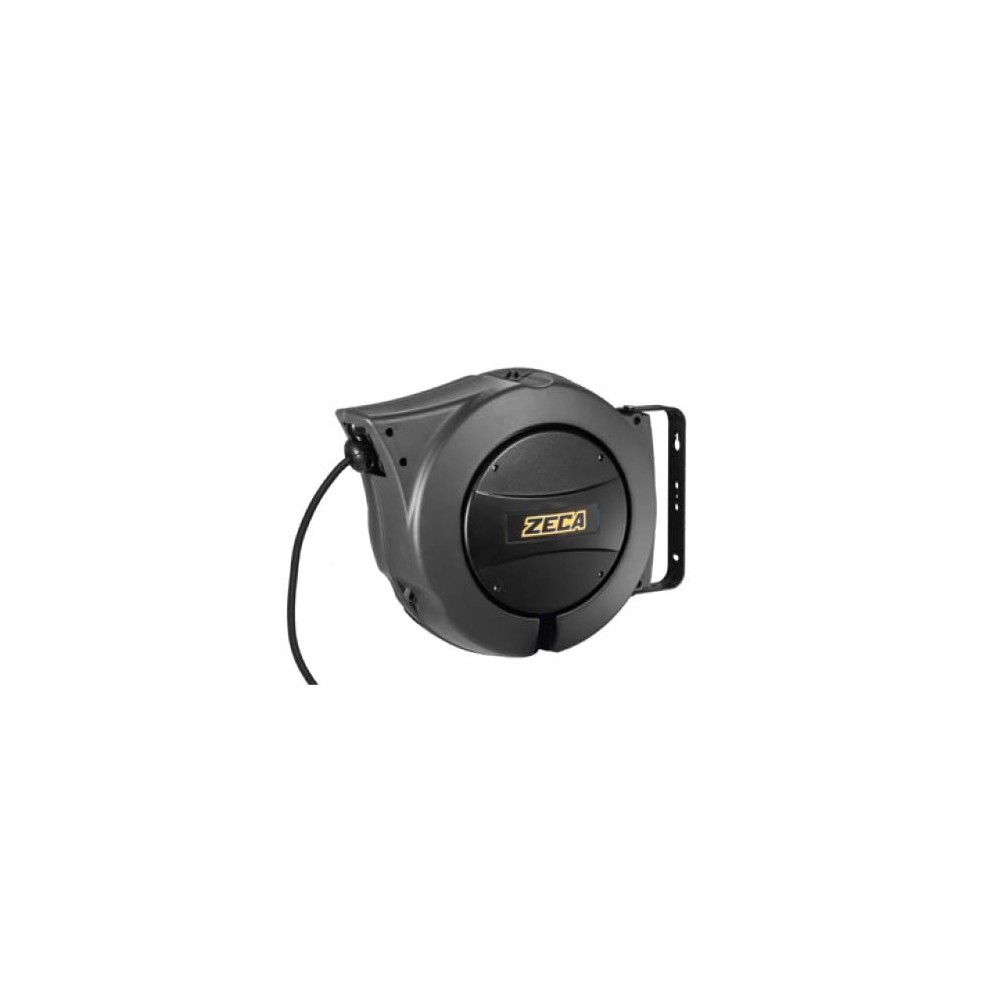

AM70415 CTP AVVOLGICAVO CAVO + TUBO ARIA TWIN REELS SERIE AM70 ZECA

L'Avvolgicavo Cavo + Tubo Aria Twin Reels Serie AM70 Zeca, modello AM70415 CTP, è un avvolgitore combinato progettato per fornire in modo efficiente e sicuro sia alimentazione elettrica che aria compressa, ottimizzando gli spazi e migliorando la sicurezza negli ambienti professionali. Appartenente alla rinomata serie Twin Reels di Zeca, questo modello è ideale per mantenere l'ordine e l'operatività continua, specialmente in contesti come veicoli di soccorso e macchinari industriali. Una delle caratteristiche distintive del modello CTP è la presa Rettbox (Marechall) inclusa, che ne amplifica la versatilità e la prontezza d'uso.

Caratteristiche Tecniche Generali dell'Avvolgitore (Serie AM70):

• Struttura Resistente: Gli elementi strutturali dell'avvolgitore sono realizzati in plastica antiurto, conferendo robustezza e durabilità anche in condizioni di lavoro impegnative.
• Bocca Guidacavo: È dotato di una bocca guidacavo a rulli, che facilita lo svolgimento e il riavvolgimento del cavo e del tubo, prevenendo l'usura e gli aggrovigliamenti.
• Dispositivo di Arresto: Include un dispositivo di arresto del cavo a cremagliera, inseribile ogni 50 cm. Questo meccanismo può essere facilmente disinserito se si preferisce che il cavo rimanga costantemente in trazione.
• Sicurezza Elettrica: Presenta un doppio contatto di terra e una tensione di isolamento del collettore di 2,5 KV, garantendo elevati standard di sicurezza durante l'utilizzo.
• Grado di Protezione: Con un grado di protezione IP42, l'avvolgitore è protetto contro l'ingresso di corpi solidi di diametro superiore a 1 mm e contro la caduta verticale di gocce d'acqua quando inclinato fino a 15°.
• Temperatura Operativa: Funziona efficacemente in un intervallo di temperatura ambiente che va da -5°C a +50°C.
• Performance Aria Compressa: Supporta una pressione massima di utilizzo di 15 bar e una depressione massima di 0,95 bar, rendendolo adatto per svariate applicazioni pneumatiche.
• Spezzone di Ingresso: Include uno spezzone di ingresso di 1,5 metri per un facile collegamento all'alimentazione.
• Presa Rettbox: Questo modello include una presa (Marechall) integrata. Le spine da incasso Rettbox (Marechall) da 12V o 24V, con grado di protezione IP55 e alimentazione bobina per espulsione automatica della presa, sono disponibili come optional separati (Art. CTS 12V, Art. CTS 24V).
• Certificazione Atex: Il modello AM70415 CTP NON è certificato Atex.
• Conformità: L'avvolgitore è conforme alle normative EN 61242, EN 60335-1, 2014/35/UE, 2011/65/UE, 2006/42/UE.

Specifiche Dettagliate del Modello AM70415 CTP:

• Composizione Cavo/Tubo: Il modello AM70415 CTP è fornito con 4 conduttori con una sezione di 1,5 mm², combinati con un tubo con diametro interno di 4 mm.
• Lunghezza Cavo/Tubo: La lunghezza totale del cavo e del tubo è di 9 metri.
• Potenza Nominale: Ha una capacità di 1,5 KW a 20°C.
• Potenza Massima: Raggiunge 2 KW a 20°C.
• Tensione Massima: È adatto per lavorare con tensioni fino a 500 V.

Caratteristiche del Cavo e del Tubo (Comuni ai Twin Reels):

Il cavo e il tubo inclusi sono progettati per prestazioni elevate e durabilità, come tipico della gamma Twin Reels di Zeca:

• Materiale del Tubo: Il tubo è realizzato in PA (Poliammide).
• Dimensioni del Tubo: Presenta un diametro interno di 4,00 mm e un diametro esterno di 6,00 mm.
• Isolamento Conduttori: L'isolamento dei conduttori è in PVC.
• Identificazione Conduttori: I conduttori sono identificati con i colori marrone, nero, grigio e verde/giallo.
• Rivestimento Esterno del Cavo: Il rivestimento esterno del cavo è in PVC e di colore nero.
• Non Propagante Fiamma: Il cavo è conforme allo standard IEC 60332-1 per la non propagazione della fiamma.
• Tensione Nominale e di Prova: Ha una tensione nominale di 300 / 500 V (50 Hz) e una tensione di prova di 2,5 kV.
• Temperatura di Utilizzo Cavo/Tubo: La temperatura di esercizio per il cavo e il tubo varia da -5°C a +70°C.
• Raggio di Curvatura: Il raggio di curvatura del cavo è di 8 x D.

Vantaggi e Campi d'Applicazione:

L'avvolgicavo Zeca AM70415 CTP è progettato per ottimizzare gli ambienti di lavoro, offrendo benefici tangibili:

• Ordine e Sicurezza Migliorati: Contribuisce a eliminare l'ingombro di cavi e tubi, riducendo significativamente il rischio di inciampi e di danni accidentali.
• Operatività Continua: Assicura che l'energia elettrica e l'aria compressa siano sempre disponibili, aspetti fondamentali per la continuità operativa di macchinari e veicoli.
• Versatilità di Utilizzo: È ideale per una vasta gamma di contesti professionali, inclusi i veicoli di soccorso (come quelli dei Vigili del Fuoco), i macchinari industriali, i sistemi di controllo di processo e l'automazione industriale. In questi scenari, garantisce che i mezzi abbiano sempre l'alimentazione elettrica necessaria e i serbatoi d'aria compressa completamente carichi.

Come optional per la Serie AM70, è disponibile il dispositivo di frenata Safety Return (ART- AL83-AM85/SR) che consente un riavvolgimento rallentato del cavo, evitando contraccolpi pericolosi nel caso il cavo sfuggisse di mano all'operatore. La serie AM70 beneficia anche del nuovo aggancio Quick Fit, che facilita la rapida installazione dell'avvolgitore alla staffa.
