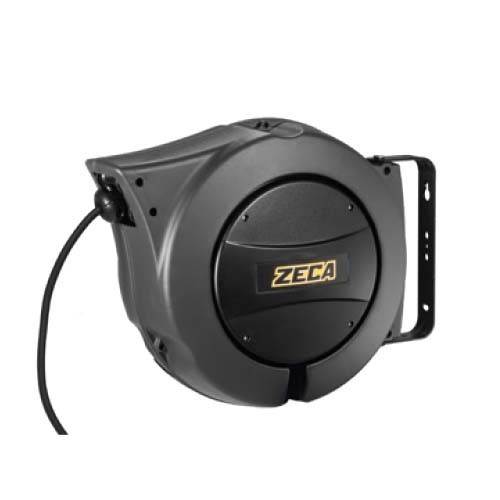

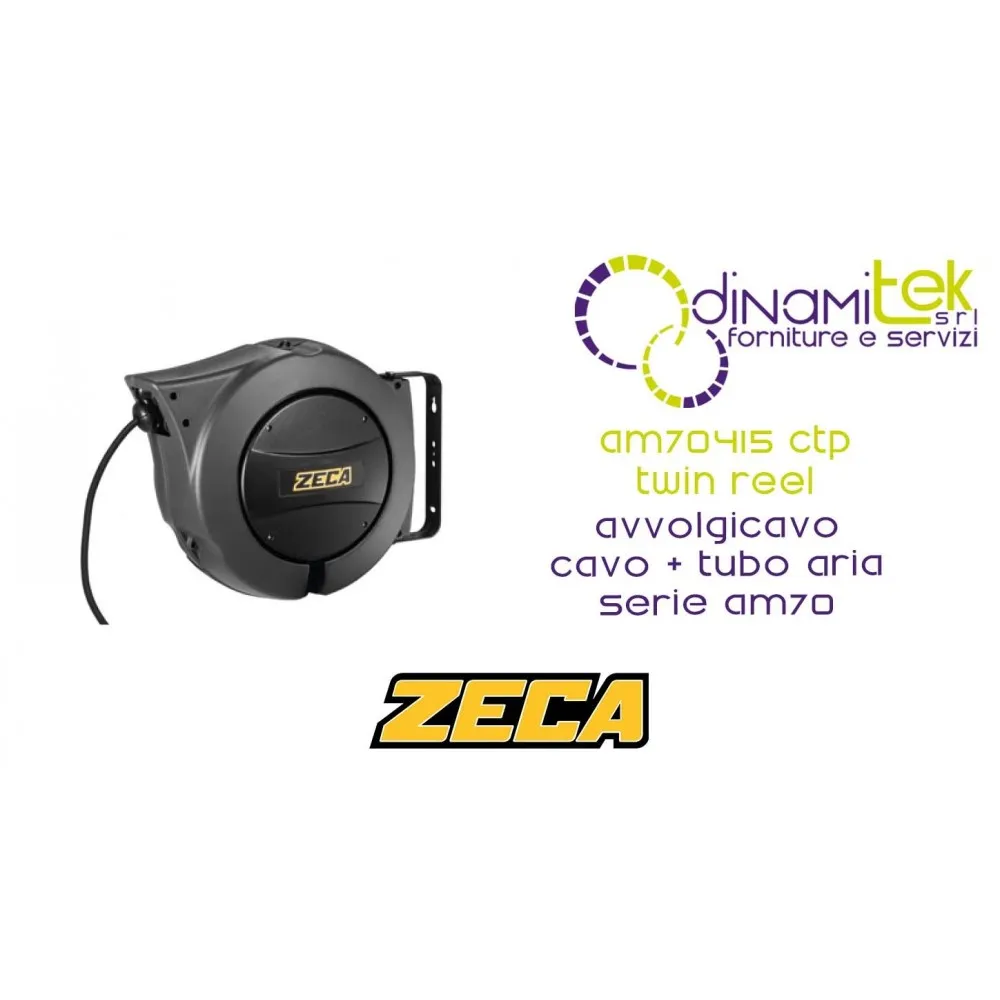

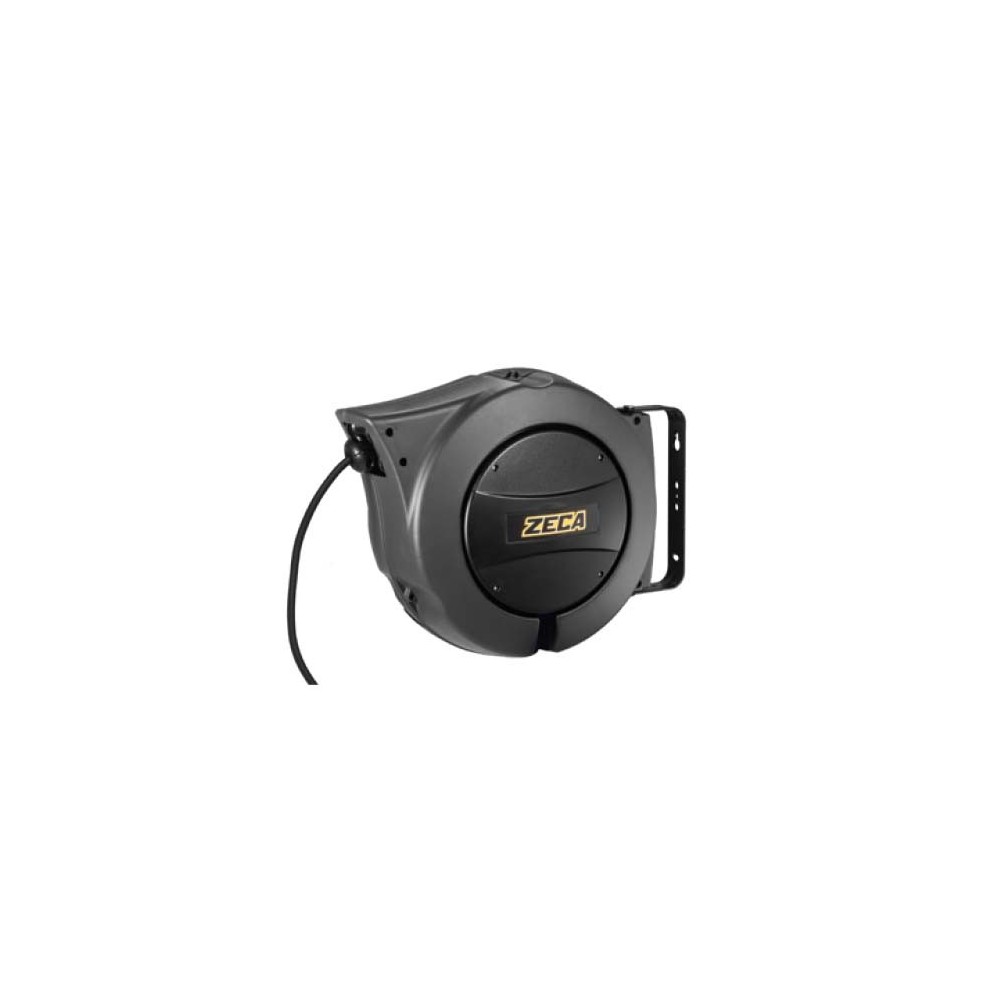

AM70415 CTP KABELTROMMEL KABEL + LUFTSCHLAUCH DOPPELTROMMELN AM70 SERIE ZECA

Die Mint Twin Reels AM70 Serie Kabel- und Luftschlauchtrommel, Modell AM70415 CTP , ist eine kombinierte Trommel, die für die effiziente und sichere Versorgung mit Strom und Druckluft entwickelt wurde, wodurch Platz optimiert und die Sicherheit in professionellen Umgebungen verbessert wird. Als Teil der renommierten Twin Reels-Serie von Mint eignet sich dieses Modell ideal für die Aufrechterhaltung von Ordnung und Dauerbetrieb, insbesondere in Einsatzfahrzeugen und Industriemaschinen. Eines der charakteristischen Merkmale des CTP-Modells ist die mitgelieferte Rettbox-Steckdose (Marechall) , die seine Vielseitigkeit erhöht und sofort einsatzbereit ist.

Allgemeine technische Eigenschaften des Wicklers (AM70-Serie):

• Robuste Konstruktion: Die Strukturelemente der Rolle bestehen aus stoßfestem Kunststoff und bieten Stabilität und Haltbarkeit auch unter anspruchsvollen Arbeitsbedingungen.
• Kabelführungsöffnung: Es ist mit einer Kabelführungsöffnung mit Rolle ausgestattet, die das Ab- und Aufwickeln von Kabel und Schlauch erleichtert und so Verschleiß und Verwicklungen verhindert.
• Kabelstopper: Enthält einen Ratschen-Kabelstopper , der alle 50 cm eingesetzt werden kann. Dieser Mechanismus lässt sich leicht lösen, wenn Sie möchten, dass das Kabel unter ständiger Spannung bleibt.
• Elektrische Sicherheit: Es verfügt über einen doppelten Erdungskontakt und eine Kollektor-Isolationsspannung von 2,5 KV , wodurch hohe Sicherheitsstandards während der Verwendung gewährleistet werden.
• Schutzart: Mit der Schutzart IP42 ist die Rolle gegen das Eindringen von festen Gegenständen mit einem Durchmesser größer als 1 mm und gegen senkrecht fallendes Tropfwasser bei einer Neigung von bis zu 15° geschützt.
• Betriebstemperatur: Es funktioniert effektiv in einem Umgebungstemperaturbereich von -5 °C bis +50 °C .
• Druckluftleistung: Es unterstützt einen maximalen Betriebsdruck von 15 bar und ein maximales Vakuum von 0,95 bar und ist daher für verschiedene pneumatische Anwendungen geeignet.
• Eingangskabel: Enthält ein 1,5 Meter langes Eingangskabel für einen einfachen Stromanschluss.
• Rettbox-Steckdose: Dieses Modell verfügt über eine integrierte (Marechall)-Steckdose . Integrierte Rettbox-Steckdosen (Marechall) mit 12 V oder 24 V, Schutzart IP55 und Spulenstromversorgung für automatischen Steckdosenauswurf sind als separate Optionen erhältlich (Art. CTS 12 V, Art. CTS 24 V).
• Atex-Zertifizierung: Das Modell AM70415 CTP ist NICHT Atex-zertifiziert .
• Konformität: Die Rolle entspricht EN 61242, EN 60335-1, 2014/35/EU, 2011/65/EU, 2006/42/EU.

Detaillierte Spezifikationen des Modells AM70415 CTP:

• Kabel-/Rohrzusammensetzung: Das Modell AM70415 CTP wird mit 4 Leitern mit einem Querschnitt von 1,5 mm² geliefert, kombiniert mit einem Rohr mit einem Innendurchmesser von 4 mm .
• Kabel-/Schlauchlänge: Die Gesamtlänge von Kabel und Schlauch beträgt 9 Meter .
• Nennleistung: Es hat eine Leistung von 1,5 KW bei 20 °C.
• Maximale Leistung: Erreicht 2 KW bei 20 °C.
• Maximale Spannung: Es ist für Arbeiten mit Spannungen bis zu 500 V geeignet.

Kabel- und Rohrmerkmale (gemeinsam mit Doppelspulen):

Das mitgelieferte Kabel und der Schlauch sind auf hohe Leistung und Haltbarkeit ausgelegt, wie es für die Twin Reels-Reihe von Mint typisch ist:

• Rohrmaterial: Das Rohr besteht aus PA (Polyamid) .
• Rohrabmessungen: Es hat einen Innendurchmesser von 4,00 mm und einen Außendurchmesser von 6,00 mm.
• Leiterisolierung: Die Leiterisolierung besteht aus PVC .
• Leiterkennzeichnung: Leiter werden mit den Farben Braun, Schwarz, Grau und Grün/Gelb gekennzeichnet.
• Äußerer Kabelmantel: Der äußere Mantel des Kabels besteht aus PVC und ist schwarz .
• Flammhemmend: Das Kabel entspricht der Norm IEC 60332-1 für Flammhemmung.
• Nenn- und Prüfspannung: Es hat eine Nennspannung von 300/500 V (50 Hz) und eine Prüfspannung von 2,5 kV .
• Betriebstemperatur Kabel/Rohr: Die Betriebstemperatur für Kabel und Rohr liegt zwischen -5 °C und +70 °C .
• Biegeradius: Der Biegeradius des Kabels beträgt 8 x D.

Vorteile und Anwendungsgebiete:

Die neuwertige AM70415 CTP-Kabeltrommel wurde zur Optimierung von Arbeitsumgebungen entwickelt und bietet konkrete Vorteile:

• Verbesserte Ordnung und Sicherheit: Hilft, Kabel- und Rohrsalat zu vermeiden und reduziert so die Stolpergefahr und die Gefahr versehentlicher Beschädigungen erheblich.
• Dauerbetrieb: Stellt sicher, dass Strom und Druckluft immer zur Verfügung stehen, was für den Dauerbetrieb von Maschinen und Fahrzeugen unerlässlich ist.
• Vielseitig einsetzbar: Es eignet sich ideal für eine Vielzahl professioneller Anwendungen, darunter Einsatzfahrzeuge (z. B. Feuerwehrautos), Industriemaschinen, Prozessleitsysteme und die industrielle Automatisierung. In diesen Szenarien stellt es sicher, dass die Fahrzeuge stets über die notwendige elektrische Energie und voll aufgeladene Druckluftbehälter verfügen.

Optional ist für die AM70-Serie die Safety Return-Bremsvorrichtung (ART-AL83-AM85/SR) erhältlich. Sie ermöglicht ein langsames Aufrollen des Kabels und verhindert so gefährliche Rückschläge, falls das Kabel aus der Hand des Bedieners rutscht. Die AM70-Serie profitiert außerdem von der neuen Quick Fit -Befestigung, die eine schnelle Montage der Trommel an der Halterung ermöglicht.
