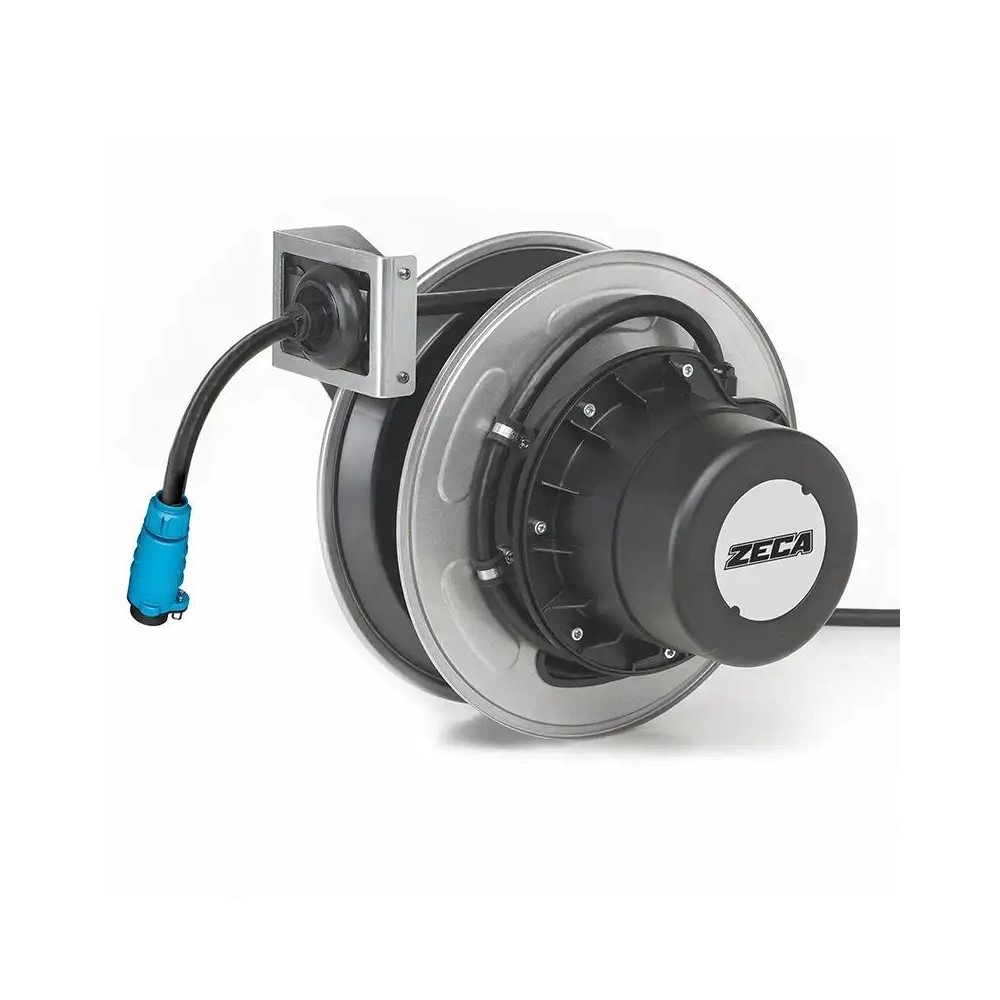

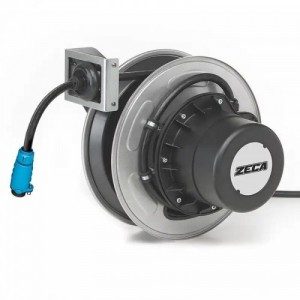

1432 CTP ENROULEUR DE CÂBLE DOUBLE SÉRIE 1400 + TUYAU D'AIR ZECA

Enrouleur de câble Zeca 1432 CTP + tuyau d'air, double enrouleur série 1400

L' enrouleur double câble et tuyau d'air Twin Reels série 1400 Zeca, modèle 1432 CTP , est une solution de pointe conçue pour la gestion simultanée et efficace de l'énergie électrique et de l'air comprimé. Issu de la gamme innovante Twin Reels de Zeca, cet enrouleur est optimisé pour garantir l'organisation, la sécurité et la disponibilité continue des équipements dans les environnements professionnels exigeants.

Caractéristiques techniques générales de l'enrouleur (série 1400)

• Structure robuste : Les éléments structurels du moulinet sont en acier avec peinture époxy et technopolymère , offrant une résistance et une durabilité remarquables.
• Bride de fixation : Équipée d'une bride de fixation latérale en aluminium pour une installation sécurisée.
• Ressort : Équipé d'un ressort en acier durable qui assure un enroulement efficace et régulier.
• Embout de guide-câble : Comprend un embout de guide-câble à rouleau , qui facilite le déroulement et l’enroulement du câble et du tuyau, évitant ainsi l’usure et les enchevêtrements.
• Butée de câble : Comprend une butée de câble à cliquet , qui peut être insérée tous les 50 cm. Ce mécanisme peut être facilement désengagé si vous souhaitez maintenir le câble sous tension constante.
• Sécurité électrique : Il est doté d'un double contact de terre et d'une tension d'isolation du collecteur de 2,5 kV , garantissant des normes de sécurité élevées.
• Indice de protection : Il bénéficie d’un indice de protection IP65 , indiquant une protection complète contre la pénétration de poussière et contre les jets d’eau puissants provenant de toutes les directions.
• Température de fonctionnement : Il fonctionne efficacement dans une plage de températures ambiantes de -5°C à +50°C .
• Performances en air comprimé : Il supporte une pression de service maximale de 15 bar et un vide maximal de 0,95 bar , ce qui le rend adapté à diverses applications pneumatiques.
• Câble d'entrée : Comprend un câble d'entrée de 2 mètres pour une connexion électrique facile.
• Certification ATEX : Le modèle 1432 CTP n'est PAS certifié ATEX .
• Conformité : Le moulinet est conforme aux normes EN 61242, EN 60335-1, 2014/35/UE, 2011/65/UE, 2006/42/UE.

Spécifications détaillées du modèle 1432 CTP

• Composition du câble/tube : Le modèle 1432 CTP est fourni avec 4 conducteurs d'une section transversale de 1,5 mm² , combinés à un tube d'un diamètre intérieur de 4 mm .
• Longueur du câble/tuyau : La longueur totale du câble et du tuyau est de 15 mètres .
• Puissance nominale : Elle a une capacité de 1,5 kW à 20 °C.
• Puissance maximale : atteint 2 kW à 20 °C.
• Tension maximale : Il convient pour fonctionner avec des tensions allant jusqu'à 500 V.
• Prise Rettbox : Le modèle 1432 CTP comprend une prise Rettbox (Marechall) .

Caractéristiques du câble et du tube (communes aux enrouleurs doubles)

• Matériau du tube : Le tube est fabriqué en PA (polyamide) .
• Dimensions du tube : Il a un diamètre intérieur de 4,00 mm et un diamètre extérieur de 6,00 mm .
• Isolation du conducteur : L'isolation du conducteur est en PVC .
• Identification des conducteurs : Les conducteurs sont identifiés par les couleurs marron, noir, gris et vert/jaune .
• Gaine extérieure du câble : La gaine extérieure du câble est en PVC et de couleur noire .
• Ignifugé : Ce câble est conforme à la norme IEC 60332-1 relative à la résistance au feu.
• Tension nominale et tension d'essai : Il a une tension nominale de 300/500 V (50 Hz) et une tension d'essai de 2,5 kV .
• Température de fonctionnement du câble/tube : La température de fonctionnement du câble et du tube varie de -5°C à +70°C .
• Rayon de courbure : Le rayon de courbure du câble est de 8 x D.

Avantages et domaines d'application

Le dévidoir double Zeca est conçu pour améliorer les environnements de travail, offrant des avantages concrets :

• Amélioration de l'ordre et de la sécurité : contribue à éliminer l'encombrement des câbles et des tuyaux, réduisant considérablement le risque de trébuchement et de dommages accidentels.
• Fonctionnement continu : assure une disponibilité permanente en énergie électrique et en air comprimé, éléments essentiels au fonctionnement continu des machines et des véhicules.
• Utilisation polyvalente : Idéal pour une large gamme d’applications professionnelles, notamment les véhicules d’urgence (comme ceux des pompiers), les machines industrielles , les systèmes de contrôle de processus et l’automatisation industrielle , ce système garantit aux véhicules une alimentation électrique constante et des réservoirs d’air comprimé toujours chargés.

Pièces optionnelles et de rechange (livrées démontées)

• Support pivotant (ART. 1405) : Convient uniquement à une utilisation manuelle, pour montage mural.
• Support fixe (ART. 1403) : Pour la fixation au mur, au sol ou au plafond.
• Prise encastrée Rettbox (Marechall) : Disponible en accessoire (Art. CTS 12V, Art. CTS 24V), avec indice de protection IP55, 1P+N+T 20A 250V AC et alimentation de bobine 12V ou 24V pour l'éjection automatique de la prise.
