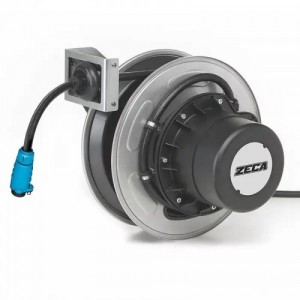

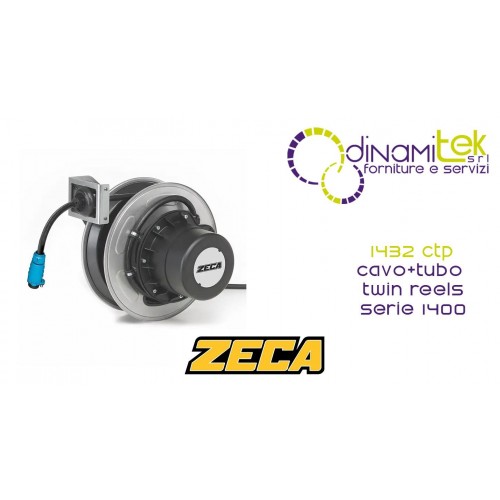

1432 CTP TWIN REELS 1400 SERIE KABELTROMMEL + LUFTSCHLAUCH ZECA

Zeca 1432 CTP Kabeltrommel + Luftschlauch Doppeltrommel Serie 1400

Die Kabel- und Druckluftschlauchtrommel Twin Reels 1400 Serie Zeca, Modell 1432 CTP , ist eine innovative Lösung für die gleichzeitige und effiziente Handhabung von Strom und Druckluft. Als Teil der innovativen Twin Reels Serie von Zeca ist diese Trommel optimiert, um Ordnung, Sicherheit und die ständige Verfügbarkeit von Anlagen in anspruchsvollen professionellen Umgebungen zu gewährleisten.

Allgemeine technische Merkmale der Wickelmaschine (Serie 1400)

• Robuste Konstruktion: Die Strukturelemente der Rolle bestehen aus Stahl mit Epoxidlackierung und Technopolymer , was für eine bemerkenswerte Widerstandsfähigkeit und Langlebigkeit sorgt.
• Befestigungsflansch: Ausgestattet mit einem seitlichen Befestigungsflansch aus Aluminium zur sicheren Montage.
• Feder: Ausgestattet mit einer langlebigen Stahlfeder , die ein effizientes und gleichmäßiges Aufwickeln gewährleistet.
• Kabelführungsöffnung: Enthält eine Rollenkabelführungsöffnung , die das Ab- und Aufwickeln von Kabel und Schlauch erleichtert und Verschleiß und Verwicklungen verhindert.
• Kabelstopper: Enthält einen Ratschenkabelstopper , der alle 50 cm eingesetzt werden kann. Dieser Mechanismus lässt sich leicht lösen, wenn das Kabel unter konstanter Spannung bleiben soll.
• Elektrische Sicherheit: Es verfügt über einen doppelten Erdungskontakt und eine Kollektorisolationsspannung von 2,5 kV , wodurch hohe Sicherheitsstandards gewährleistet werden.
• Schutzart: Es verfügt über die Schutzart IP65 , was einen vollständigen Schutz gegen das Eindringen von Staub und gegen starke Wasserstrahlen aus jeder Richtung bedeutet.
• Betriebstemperatur: Es funktioniert effektiv in einem Umgebungstemperaturbereich von -5 °C bis +50 °C .
• Druckluftleistung: Es unterstützt einen maximalen Betriebsdruck von 15 bar und ein maximales Vakuum von 0,95 bar und eignet sich daher für verschiedene pneumatische Anwendungen.
• Eingangskabel: Ein 2 Meter langes Eingangskabel für den einfachen Stromanschluss ist im Lieferumfang enthalten.
• ATEX-Zertifizierung: Das Modell 1432 CTP ist NICHT ATEX-zertifiziert .
• Konformität: Die Rolle entspricht EN 61242, EN 60335-1, 2014/35/EU, 2011/65/EU, 2006/42/EU.

Detaillierte Spezifikationen des Modells 1432 CTP

• Kabel-/Rohrzusammensetzung: Das Modell 1432 CTP wird mit 4 Leitern mit einem Querschnitt von 1,5 mm² geliefert, die mit einem Rohr mit einem Innendurchmesser von 4 mm kombiniert sind.
• Kabel-/Schlauchlänge: Die Gesamtlänge von Kabel und Schlauch beträgt 15 Meter .
• Nennleistung: Sie hat eine Kapazität von 1,5 kW bei 20°C.
• Maximale Leistung: Erreicht 2 kW bei 20°C.
• Maximale Spannung: Geeignet für Spannungen bis zu 500 V.
• Rettbox-Steckdose: Das Modell 1432 CTP verfügt über eine Rettbox-Steckdose (Marechall) .

Kabel- und Schlauchmerkmale (gemeinsam für Doppeltrommeln)

• Schlauchmaterial: Der Schlauch besteht aus PA (Polyamid) .
• Rohrabmessungen: Es hat einen Innendurchmesser von 4,00 mm und einen Außendurchmesser von 6,00 mm .
• Leiterisolierung: Die Leiterisolierung besteht aus PVC .
• Leiterkennzeichnung: Die Leiter werden mit den Farben Braun, Schwarz, Grau und Grün/Gelb gekennzeichnet.
• Äußerer Kabelmantel: Der äußere Kabelmantel besteht aus PVC und ist schwarz .
• Flammhemmend: Das Kabel entspricht der Norm IEC 60332-1 für flammhemmende Materialien.
• Nenn- und Prüfspannung: Es hat eine Nennspannung von 300/500 V (50 Hz) und eine Prüfspannung von 2,5 kV .
• Betriebstemperatur Kabel/Schlauch: Die Betriebstemperatur für Kabel und Schlauch liegt zwischen -5°C und +70°C .
• Biegeradius: Der Biegeradius des Kabels beträgt 8 x D.

Vorteile und Anwendungsgebiete

Die Kabeltrommel Zeca Twin Reels wurde entwickelt, um die Arbeitsbedingungen zu verbessern und bietet konkrete Vorteile:

• Mehr Ordnung und Sicherheit: Hilft dabei, Kabel- und Rohrchaos zu beseitigen und verringert so das Risiko von Stolperfallen und versehentlichen Beschädigungen erheblich.
• Kontinuierlicher Betrieb: Gewährleistet die ständige Verfügbarkeit von elektrischer Energie und Druckluft, die für den kontinuierlichen Betrieb von Maschinen und Fahrzeugen unerlässlich sind.
• Vielseitiger Einsatz: Es eignet sich ideal für ein breites Spektrum professioneller Anwendungsbereiche, darunter Einsatzfahrzeuge (z. B. von Feuerwehren), Industriemaschinen , Prozessleitsysteme und industrielle Automatisierung . In diesen Szenarien gewährleistet es, dass die Fahrzeuge stets über die notwendige elektrische Energie und voll aufgeladene Druckluftbehälter verfügen.

Optionale und Ersatzteile (werden zerlegt geliefert)

• Schwenkhalterung (ART. 1405): Nur für die manuelle Bedienung, zur Wandmontage geeignet.
• Feste Halterung (ART. 1403): Zur Befestigung an Wand, Boden oder Decke.
• Rettbox Unterputzstecker (Marechall): Erhältlich als Zubehör (Art. CTS 12V, Art. CTS 24V), mit Schutzart IP55, 1P+N+T 20A 250V AC und 12V oder 24V Spulenstromversorgung für automatisches Auswerfen der Steckdose.
