1432 CTP AVVOLGICAVO CAVO + TUBO ARIA TWIN REELS SERIE 1400 ZECA

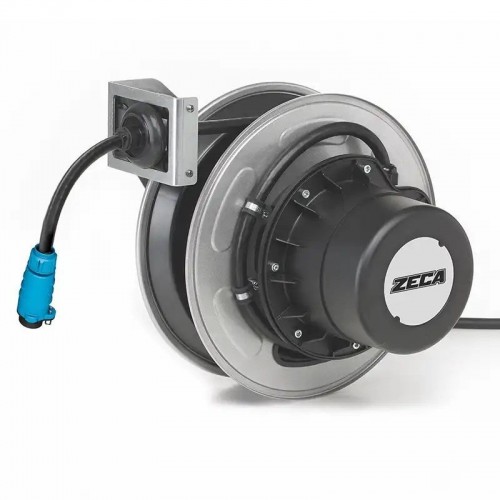

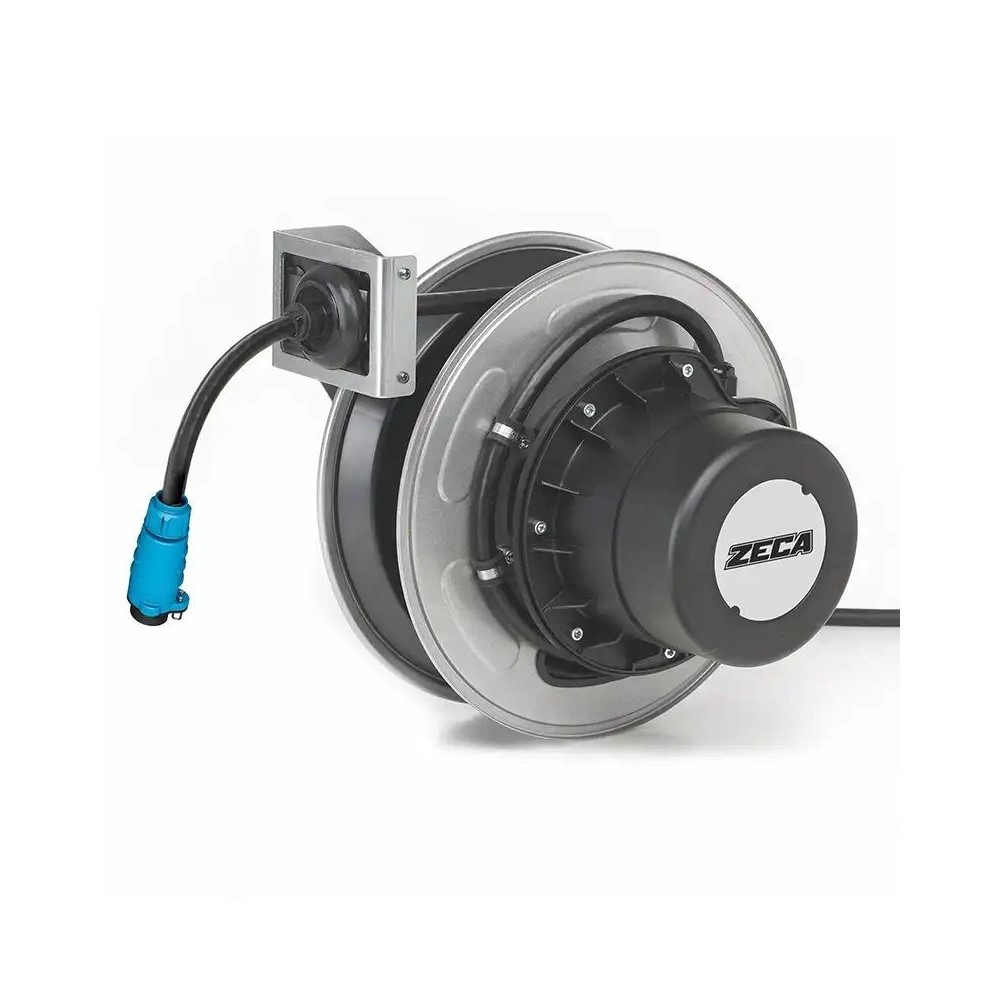

Avvolgicavo Zeca 1432 CTP Cavo + Tubo Aria Twin Reels Serie 1400

L'Avvolgicavo Cavo + Tubo Aria Twin Reels Serie 1400 Zeca, modello 1432 CTP, è una soluzione all'avanguardia progettata per la gestione simultanea e efficiente di alimentazione elettrica e aria compressa. Parte dell'innovativa serie Twin Reels di Zeca, questo avvolgitore è ottimizzato per garantire ordine, sicurezza e disponibilità continua delle risorse in ambienti professionali esigenti.

Caratteristiche Tecniche Generali dell'Avvolgitore (Serie 1400)

• Struttura Robusta: Gli elementi strutturali dell'avvolgitore sono realizzati in acciaio con verniciatura epossidica e tecnopolimero, conferendo notevole resistenza e durabilità.
• Flangia di Fissaggio: Dotato di una flangia di fissaggio laterale in alluminio per un'installazione sicura.
• Molla: Equipaggiato con una molla in acciaio a lunga durata che assicura un riavvolgimento efficiente e costante.
• Bocca Guidacavo: Include una bocca guidacavo a rulli, che facilita lo svolgimento e il riavvolgimento del cavo e del tubo, prevenendo l'usura e gli aggrovigliamenti.
• Dispositivo di Arresto: Comprende un dispositivo di arresto del cavo a cremagliera, inseribile ogni 50 cm. Questo meccanismo può essere facilmente disinserito se si desidera che il cavo rimanga costantemente in trazione.
• Sicurezza Elettrica: Presenta un doppio contatto di terra e una tensione di isolamento del collettore di 2,5 KV, garantendo elevati standard di sicurezza.
• Grado di Protezione: Vanta un grado di protezione IP65, indicando una completa protezione contro l'ingresso di polvere e contro i getti d'acqua potenti da qualsiasi direzione.
• Temperatura Operativa: Funziona efficacemente in un intervallo di temperatura ambiente che va da -5°C a +50°C.
• Performance Aria Compressa: Supporta una pressione massima di utilizzo di 15 bar e una depressione massima di 0,95 bar, rendendolo adatto per diverse applicazioni pneumatiche.
• Spezzone di Ingresso: Include uno spezzone di ingresso di 2 metri per un facile collegamento all'alimentazione.
• Certificazione ATEX: Il modello 1432 CTP NON è certificato ATEX.
• Conformità: L'avvolgitore è conforme alle normative EN 61242, EN 60335-1, 2014/35/UE, 2011/65/UE, 2006/42/UE.

Specifiche Dettagliate del Modello 1432 CTP

• Composizione Cavo/Tubo: Il modello 1432 CTP è fornito con 4 conduttori con una sezione di 1.5 mm², combinati con un tubo con diametro interno di 4 mm.
• Lunghezza Cavo/Tubo: La lunghezza totale del cavo e del tubo è di 15 metri.
• Potenza Nominale: Ha una capacità di 1.5 KW a 20°C.
• Potenza Massima: Raggiunge 2 KW a 20°C.
• Tensione Massima: È adatto per lavorare con tensioni fino a 500 V.
• Presa Rettbox: Il modello 1432 CTP include una presa Rettbox (Marechall).

Caratteristiche del Cavo e del Tubo (Comuni ai Twin Reels)

• Materiale del Tubo: Il tubo è realizzato in PA (Poliammide).
• Dimensioni del Tubo: Presenta un diametro interno di 4,00 mm e un diametro esterno di 6,00 mm.
• Isolamento Conduttori: L'isolamento dei conduttori è in PVC.
• Identificazione Conduttori: I conduttori sono identificati con i colori marrone, nero, grigio e verde/giallo.
• Rivestimento Esterno del Cavo: Il rivestimento esterno del cavo è in PVC e di colore nero.
• Non Propagante Fiamma: Il cavo è conforme allo standard IEC 60332-1 per la non propagazione della fiamma.
• Tensione Nominale e di Prova: Ha una tensione nominale di 300 / 500 V (50 Hz) e una tensione di prova di 2,5 kV.
• Temperatura di Utilizzo Cavo/Tubo: La temperatura di esercizio per il cavo e il tubo varia da -5°C a +70°C .
• Raggio di Curvatura: Il raggio di curvatura del cavo è di 8 x D.

Vantaggi e Campi d'Applicazione

L'avvolgicavo Zeca Twin Reels è progettato per migliorare gli ambienti di lavoro, offrendo vantaggi concreti:

• Ordine e Sicurezza Migliorati: Contribuisce a eliminare l'ingombro di cavi e tubi, riducendo significativamente il rischio di inciampi e di danni accidentali.
• Operatività Continua: Assicura che l'energia elettrica e l'aria compressa siano sempre disponibili, aspetti fondamentali per la continuità operativa di macchinari e veicoli.
• Versatilità di Utilizzo: È ideale per una vasta gamma di contesti professionali, inclusi i veicoli di soccorso (come quelli dei Vigili del Fuoco), i macchinari industriali, i sistemi di controllo di processo e l'automazione industriale. In questi scenari, garantisce che i mezzi abbiano sempre l'alimentazione elettrica necessaria e i serbatoi d'aria compressa completamente carichi.

Optional e Ricambi (forniti smontati)

• Staffa Girevole (ART. 1405): Idonea solo nei casi di uso manuale, per fissaggio a parete.
• Staffa Fissa (ART. 1403): Per fissaggio a parete, pavimento o soffitto.
• Spina da incasso Rettbox (Marechall): Disponibile come accessorio (Art. CTS 12V, Art. CTS 24V), con grado di protezione IP55, 1P+N+T 20A 250V AC e alimentazione bobina 12V o 24V per l'espulsione automatica della presa.
