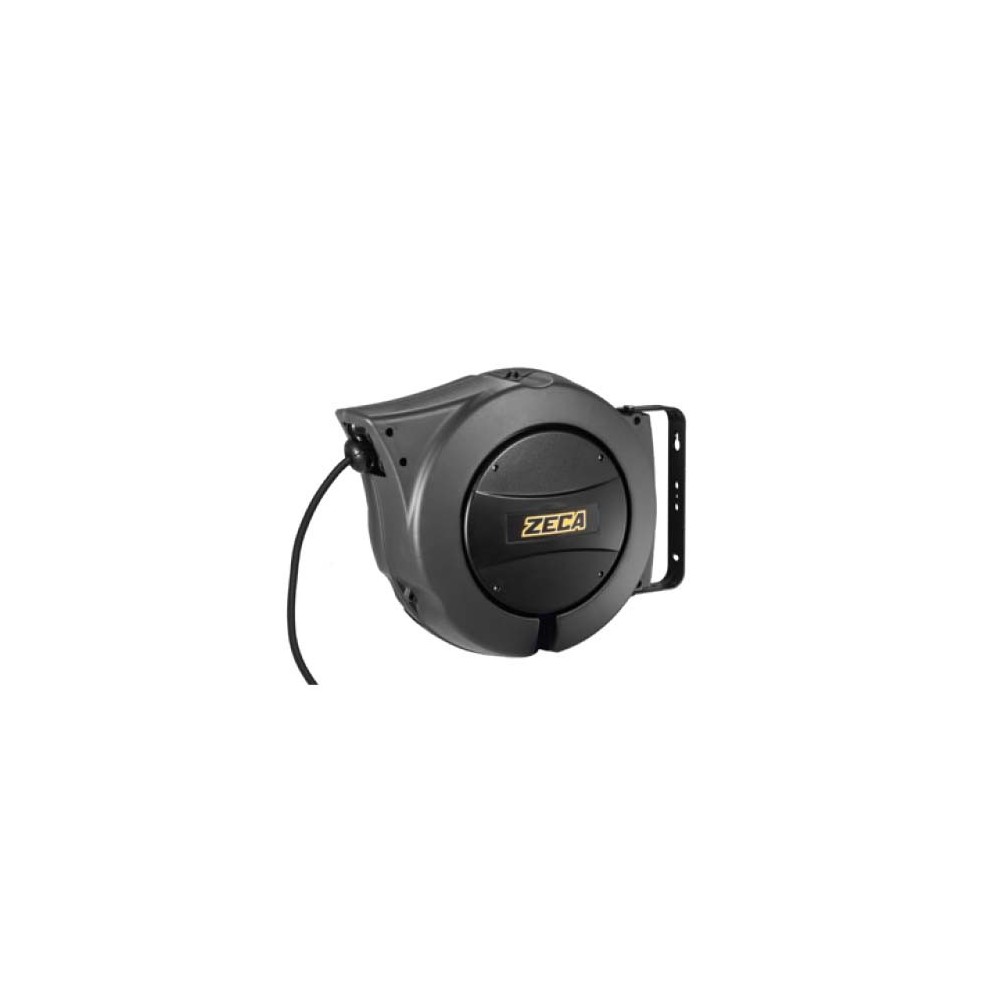

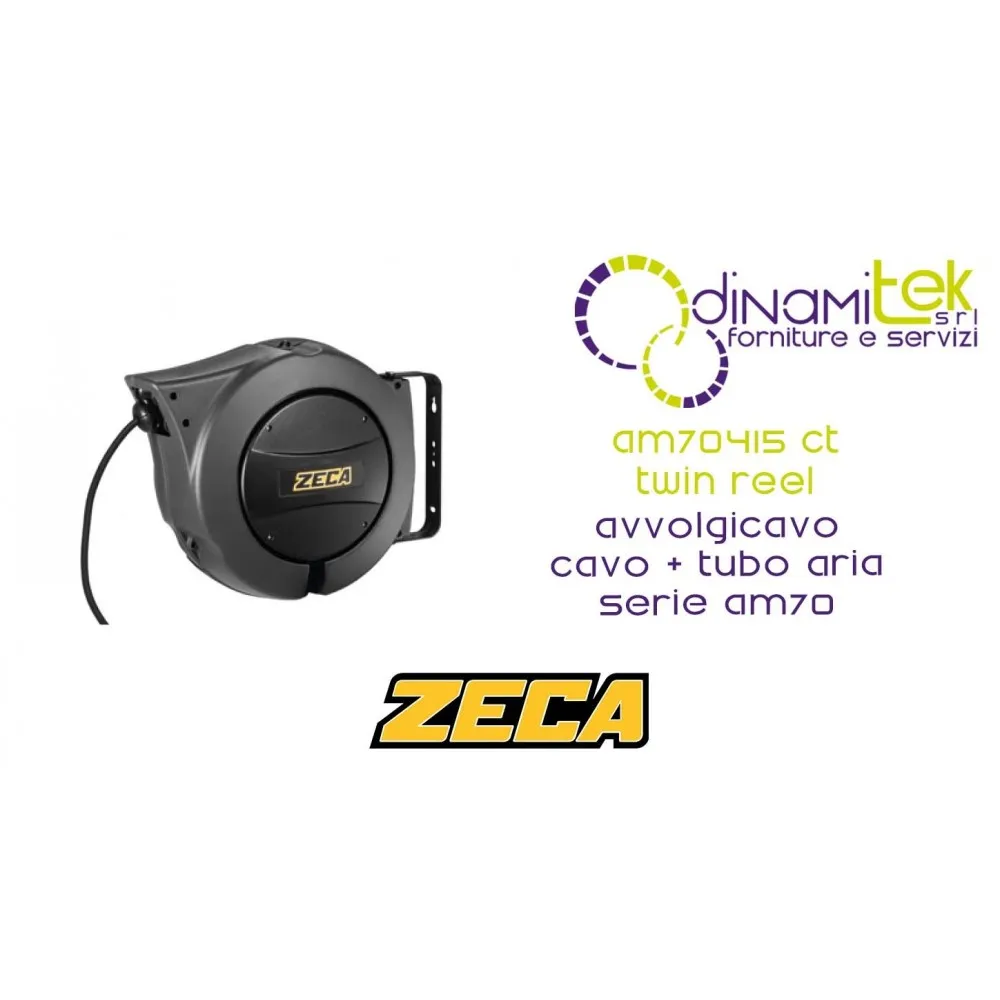

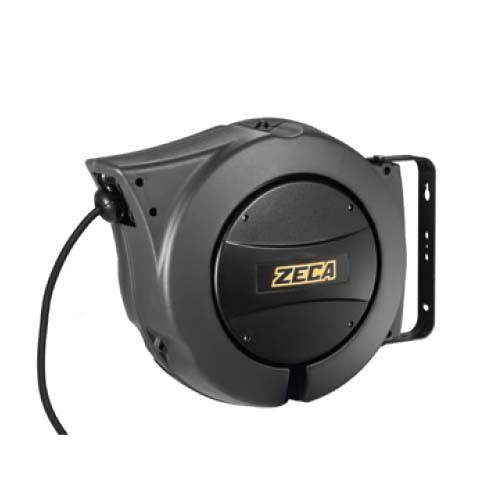

AM70415 CT ENROULEUR DE CÂBLE DOUBLE SÉRIE AM70 + TUYAU D'AIR ZECA

L' enrouleur double câble et tuyau d'air Twin Reels série Zeca, modèle AM70415 CT , est un enrouleur combiné conçu pour alimenter efficacement et en toute sécurité les réseaux électriques et d'air comprimé, optimisant ainsi l'espace et renforçant la sécurité dans les environnements professionnels. Appartenant à la célèbre gamme Twin Reels Zeca, ce modèle est idéal pour garantir l'organisation et la continuité de fonctionnement, notamment dans les véhicules d'urgence et les machines industrielles.

Caractéristiques techniques générales de l'enrouleur (série AM70) :

• Structure durable : Les éléments structurels du moulinet sont fabriqués en plastique résistant aux chocs , ce qui lui confère solidité et durabilité même dans des conditions de travail exigeantes.
• Orifice de guidage du câble : Il est équipé d’un orifice de guidage du câble à rouleau , qui facilite le déroulement et l’enroulement du câble et du tuyau, évitant ainsi l’usure et les enchevêtrements.
• Butée de câble : Comprend une butée de câble à cliquet , qui peut être insérée tous les 50 cm. Ce mécanisme peut être facilement désengagé si vous préférez que le câble reste sous tension constante.
• Sécurité électrique : Il est doté d'un double contact de terre et d'une tension d'isolation du collecteur de 2,5 kV , garantissant des normes de sécurité élevées lors de son utilisation.
• Degré de protection : Avec un degré de protection IP42 , le dévidoir est protégé contre la pénétration d'objets solides d'un diamètre supérieur à 1 mm et contre les chutes verticales de gouttes d'eau lorsqu'il est incliné jusqu'à 15°.
• Température de fonctionnement : Il fonctionne efficacement dans une plage de températures ambiantes de -5°C à +50°C .
• Performances en air comprimé : Il supporte une pression de service maximale de 15 bar et un vide maximal de 0,95 bar , ce qui le rend adapté à diverses applications pneumatiques.
• Câble d'entrée : Comprend un câble d'entrée de 1,5 mètre pour une connexion électrique facile.
• Prise Rettbox : Ce modèle ne comprend pas de prise Rettbox (Marechall) intégrée . Des prises encastrées Rettbox (Marechall) 12 V ou 24 V, avec protection IP55 et alimentation par bobine pour éjection automatique, sont disponibles en option (réf. CTS 12V, réf. CTS 24V).
• Certification Atex : Le modèle AM70415 CT n'est PAS certifié Atex .

Spécifications détaillées du modèle AM70415 CT :

• Composition du câble/tube : Le modèle AM70415 CT est fourni avec 4 conducteurs d'une section transversale de 1,5 mm² , combinés à un tube d'un diamètre intérieur de 4 mm .
• Longueur du câble/tuyau : La longueur totale du câble et du tuyau est de 9 mètres .
• Puissance nominale : Elle a une capacité de 1,5 kW à 20 °C.
• Puissance maximale : atteint 2 kW à 20 °C.
• Tension maximale : Il convient pour fonctionner avec des tensions allant jusqu'à 500 V.

Caractéristiques du câble et du tube (communes aux enrouleurs doubles) :

Le câble et le tuyau inclus sont conçus pour offrir des performances et une durabilité élevées, comme c'est généralement le cas pour la gamme de dévidoirs doubles Zeca :

• Matériau du tube : Le tube est fabriqué en PA (polyamide) .
• Dimensions du tube : Il a un diamètre intérieur de 4,00 mm et un diamètre extérieur de 6,00 mm .
• Isolation du conducteur : L'isolation du conducteur est en PVC .
• Identification des conducteurs : Les conducteurs sont identifiés par les couleurs marron, noir, gris et vert/jaune .
• Gaine extérieure du câble : La gaine extérieure du câble est en PVC et de couleur noire .
• Ignifugé : Ce câble est conforme à la norme IEC 60332-1 relative à la résistance au feu.
• Tension nominale et tension d'essai : Il a une tension nominale de 300/500 V (50 Hz) et une tension d'essai de 2,5 kV .
• Température de fonctionnement du câble/tube : La température de fonctionnement du câble et du tube varie de -5°C à +70°C .
• Rayon de courbure : Le rayon de courbure du câble est de 8 x D.

Avantages et domaines d'application :

Le dévidoir de câble CT Zeca AM70415 est conçu pour optimiser les environnements de travail, offrant des avantages concrets :

• Amélioration de l'ordre et de la sécurité : contribue à éliminer l'encombrement des câbles et des tuyaux, réduisant considérablement le risque de trébuchement et de dommages accidentels.
• Fonctionnement continu : assure une disponibilité permanente en énergie électrique et en air comprimé, éléments essentiels au fonctionnement continu des machines et des véhicules.
• Utilisation polyvalente : Idéal pour une large gamme d’applications professionnelles, notamment les véhicules d’urgence (camions de pompiers, par exemple), les machines industrielles, les systèmes de contrôle de processus et l’automatisation industrielle, ce système garantit aux véhicules une alimentation électrique constante et des réservoirs d’air comprimé toujours chargés.

Le dispositif de freinage à retour de sécurité (ART-AL83-AM85/SR) est disponible en option pour la série AM70. Ce dispositif permet une rétraction lente du câble, évitant ainsi les retours de force dangereux en cas de glissement du câble des mains de l'opérateur. Le nouveau raccord rapide Quick Fit, facilitant l'installation, est également une caractéristique de la série AM70.
