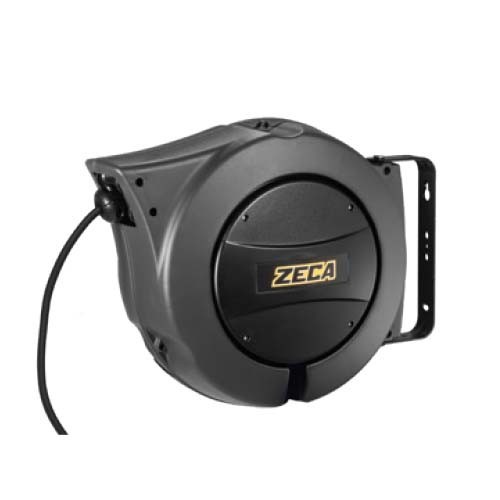

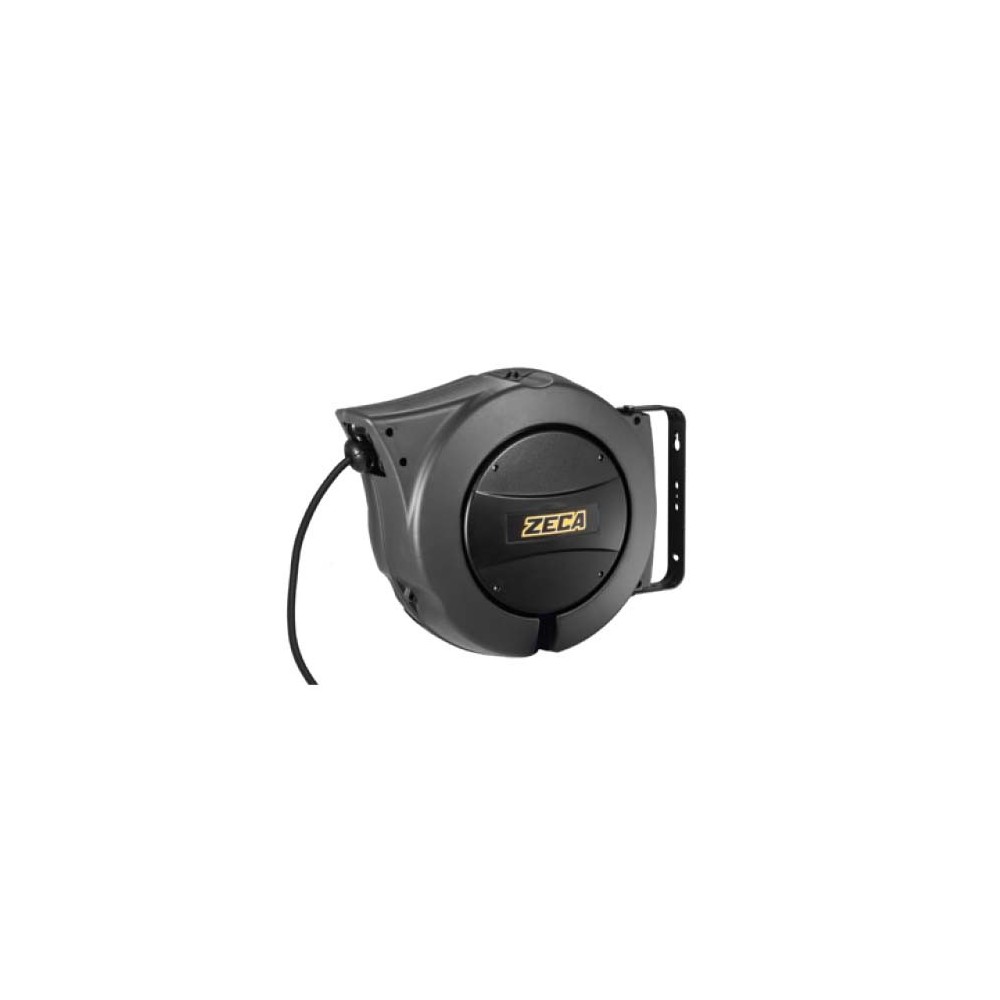

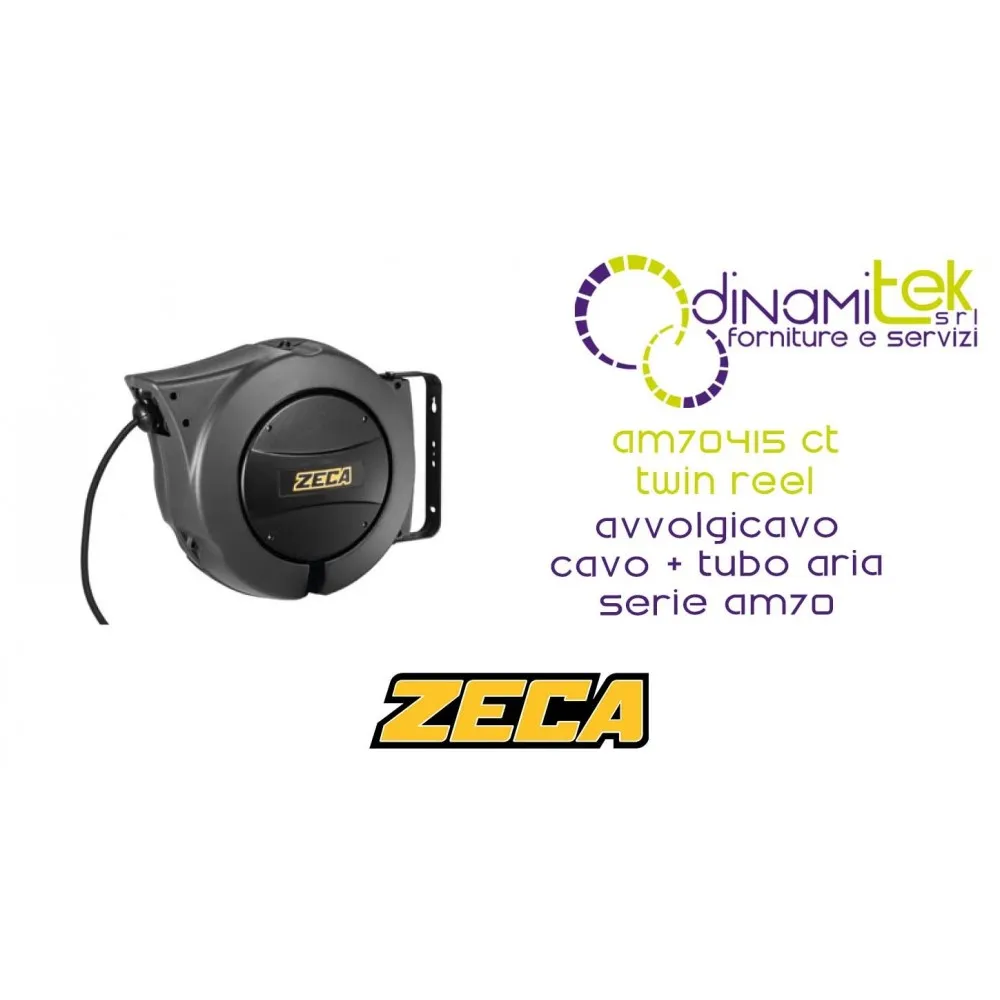

AM70415 CT CARRETE DOBLE SERIE AM70 PARA CABLE + MANGUERA DE AIRE ZECA

El carrete para cable y manguera de aire Twin Reels serie AM70 Zeca, modelo AM70415 CT , es un carrete combinado diseñado para suministrar de forma eficiente y segura energía eléctrica y aire comprimido, optimizando el espacio y mejorando la seguridad en entornos profesionales. Como parte de la reconocida serie Twin Reels Zeca, este modelo es ideal para mantener el orden y el funcionamiento continuo, especialmente en contextos como vehículos de emergencia y maquinaria industrial.

Características técnicas generales de la bobinadora (serie AM70):

• Estructura resistente: Los elementos estructurales del carrete están fabricados con plástico resistente a los golpes , lo que proporciona resistencia y durabilidad incluso en condiciones de trabajo exigentes.
• Boca de guía de cables: Está equipada con una boca de guía de cables con rodillos , que facilita el desenrollado y enrollado del cable y la manguera, evitando el desgaste y los enredos.
• Tope de cable: Incluye un tope de cable con trinquete que se puede insertar cada 50 cm. Este mecanismo se puede desactivar fácilmente si prefiere que el cable permanezca bajo tensión constante.
• Seguridad eléctrica: Incorpora un doble contacto a tierra y una tensión de aislamiento del colector de 2,5 kV , lo que garantiza altos estándares de seguridad durante su uso.
• Grado de protección: Con un grado de protección IP42 , el carrete está protegido contra la entrada de objetos sólidos con un diámetro superior a 1 mm y contra la caída vertical de gotas de agua cuando se inclina hasta 15°.
• Temperatura de funcionamiento: Funciona eficazmente en un rango de temperatura ambiente de -5 °C a +50 °C .
• Rendimiento con aire comprimido: Admite una presión máxima de funcionamiento de 15 bar y un vacío máximo de 0,95 bar , lo que lo hace adecuado para diversas aplicaciones neumáticas.
• Cable de entrada: Incluye un cable de entrada de 1,5 metros para una fácil conexión a la alimentación.
• Enchufe Rettbox: Este modelo NO incluye un enchufe Rettbox (Marechall) integrado . Los enchufes empotrables Rettbox (Marechall) de 12 V o 24 V, con protección IP55 y alimentación por bobina para la expulsión automática del enchufe, están disponibles como opción (Art. CTS 12V, Art. CTS 24V).
• Certificación Atex: El modelo AM70415 CT NO cuenta con la certificación Atex .

Especificaciones detalladas del modelo AM70415 CT:

• Composición del cable/tubo: El modelo AM70415 CT se suministra con 4 conductores con una sección transversal de 1,5 mm² , combinados con un tubo con un diámetro interno de 4 mm .
• Longitud del cable/manguera: La longitud total del cable y la manguera es de 9 metros .
• Potencia nominal: Tiene una capacidad de 1,5 kW a 20 °C.
• Potencia máxima: Alcanza los 2 kW a 20 °C.
• Tensión máxima: Es apto para trabajar con tensiones de hasta 500 V.

Características del cable y del tubo (comunes a los carretes gemelos):

El cable y la manguera incluidos están diseñados para ofrecer un alto rendimiento y durabilidad, como es habitual en la gama de carretes dobles Zeca:

• Material del tubo: El tubo está hecho de PA (poliamida) .
• Dimensiones del tubo: Tiene un diámetro interno de 4,00 mm y un diámetro externo de 6,00 mm .
• Aislamiento del conductor: El aislamiento del conductor es de PVC .
• Identificación de conductores: Los conductores se identifican con los colores marrón, negro, gris y verde/amarillo .
• Cubierta exterior del cable: La cubierta exterior del cable está hecha de PVC y es de color negro .
• Retardante de llama: El cable cumple con la norma IEC 60332-1 para retardantes de llama.
• Tensión nominal y de prueba: Tiene una tensión nominal de 300/500 V (50 Hz) y una tensión de prueba de 2,5 kV .
• Temperatura de funcionamiento del cable/tubo: La temperatura de funcionamiento del cable y del tubo oscila entre -5 °C y +70 °C .
• Radio de curvatura: El radio de curvatura del cable es 8 x D.

Ventajas y campos de aplicación:

El carrete de cable Zeca AM70415 CT está diseñado para optimizar los entornos de trabajo, ofreciendo beneficios tangibles:

• Mayor orden y seguridad: Ayuda a eliminar el desorden de cables y tuberías, reduciendo significativamente el riesgo de tropiezos y daños accidentales.
• Funcionamiento continuo: Garantiza la disponibilidad constante de energía eléctrica y aire comprimido, elementos esenciales para el funcionamiento continuo de maquinaria y vehículos.
• Uso versátil: Es ideal para una amplia gama de entornos profesionales, incluyendo vehículos de emergencia (como camiones de bomberos), maquinaria industrial, sistemas de control de procesos y automatización industrial. En estos casos, garantiza que los vehículos siempre cuenten con la energía eléctrica necesaria y los tanques de aire comprimido completamente cargados.

El dispositivo de frenado de retorno de seguridad (ART-AL83-AM85/SR) está disponible como opción para la serie AM70. Este dispositivo permite una retracción lenta del cable, evitando retrocesos peligrosos si el cable se escapa de las manos del operador. El nuevo acoplamiento Quick Fit también es una característica de la serie AM70 que facilita la instalación.
