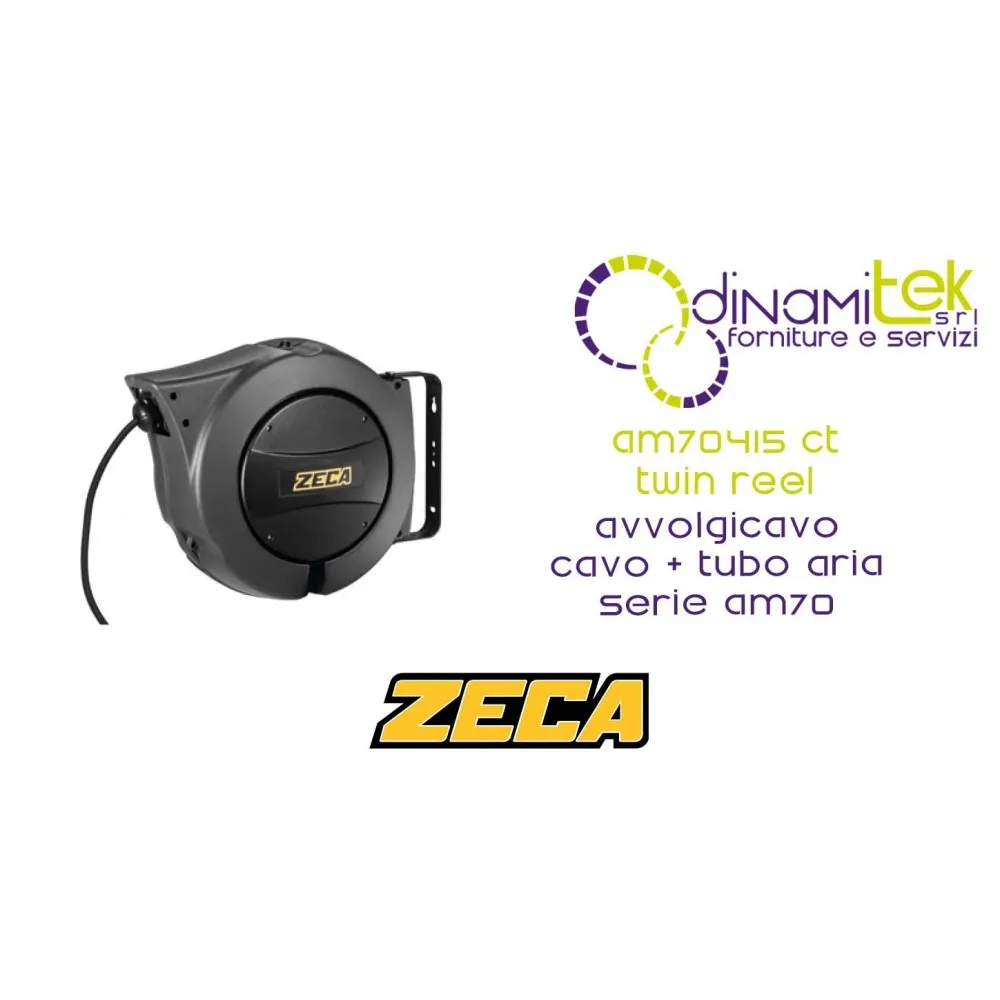

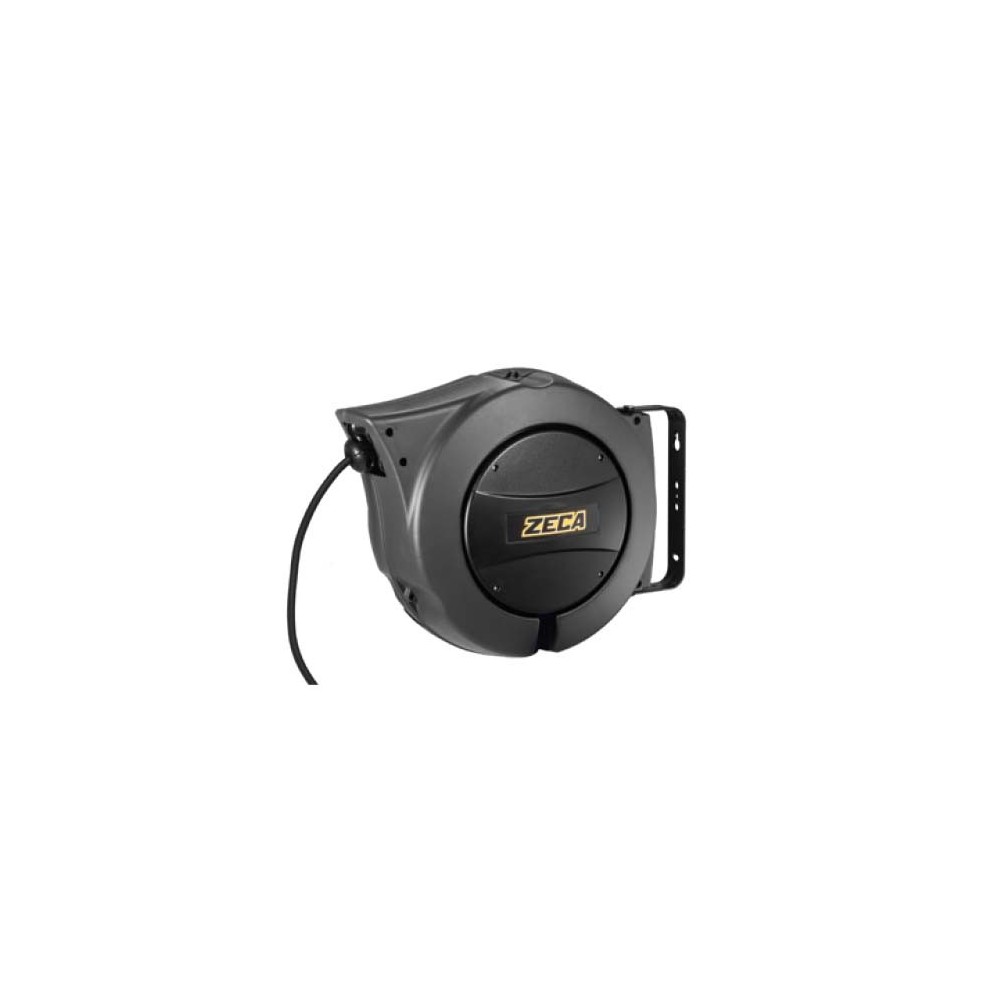

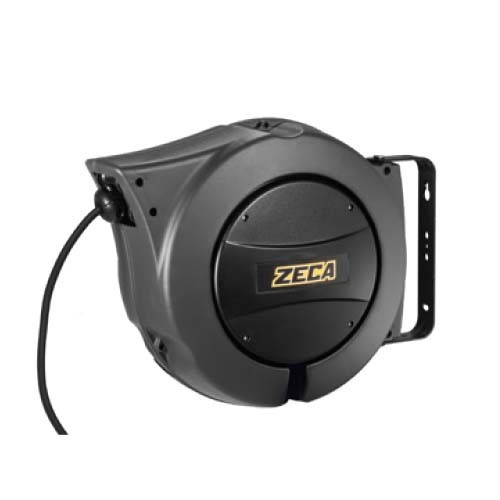

AM70415 CT DOPPELSPULEN-KABELTROMMEL DER SERIE AM70 + LUFTSCHLAUCH ZECA

Die Twin Reels AM70 Serie Zeca Kabel- und Druckluftschlauchtrommel, Modell AM70415 CT , ist eine Kombinationstrommel, die für die effiziente und sichere Versorgung mit Strom und Druckluft entwickelt wurde. Sie optimiert die Platznutzung und erhöht die Sicherheit in professionellen Umgebungen. Als Teil der renommierten Twin Reels Serie Zeca eignet sich dieses Modell ideal für die Aufrechterhaltung von Ordnung und kontinuierlichen Betrieb, insbesondere in Einsatzfahrzeugen und Industriemaschinen.

Allgemeine technische Merkmale der Wickelmaschine (Serie AM70):

• Robuste Konstruktion: Die Strukturelemente der Spule bestehen aus stoßfestem Kunststoff und gewährleisten so Festigkeit und Langlebigkeit auch unter anspruchsvollen Arbeitsbedingungen.
• Kabelführungsöffnung: Sie ist mit einer Rollenkabelführungsöffnung ausgestattet, die das Ab- und Aufwickeln des Kabels und Schlauchs erleichtert und Verschleiß und Verwicklungen verhindert.
• Kabelstopper: Enthält einen Ratschenkabelstopper , der alle 50 cm eingesetzt werden kann. Dieser Mechanismus lässt sich leicht lösen, wenn Sie das Kabel unter konstanter Spannung halten möchten.
• Elektrische Sicherheit: Es verfügt über einen doppelten Erdungskontakt und eine Kollektorisolationsspannung von 2,5 kV , wodurch hohe Sicherheitsstandards während des Gebrauchs gewährleistet werden.
• Schutzart: Mit der Schutzart IP42 ist die Haspel gegen das Eindringen von festen Gegenständen mit einem Durchmesser von mehr als 1 mm und gegen senkrecht fallende Wassertropfen bei einer Neigung von bis zu 15° geschützt.
• Betriebstemperatur: Es funktioniert effektiv in einem Umgebungstemperaturbereich von -5 °C bis +50 °C .
• Druckluftleistung: Es unterstützt einen maximalen Betriebsdruck von 15 bar und ein maximales Vakuum von 0,95 bar und eignet sich daher für verschiedene pneumatische Anwendungen.
• Eingangskabel: Ein 1,5 Meter langes Eingangskabel für den einfachen Stromanschluss ist im Lieferumfang enthalten.
• Rettbox-Steckdose: Dieses Modell verfügt NICHT über eine integrierte Rettbox-Steckdose (Marechall) . Rettbox-Unterputzsteckdosen (Marechall) mit 12 V oder 24 V, Schutzart IP55 und Spulenstrom für automatische Steckdosenauswurf sind als optionales Zubehör erhältlich (Art.-Nr. CTS 12 V, Art.-Nr. CTS 24 V).
• Atex-Zertifizierung: Das Modell AM70415 CT ist NICHT Atex-zertifiziert .

Detaillierte Spezifikationen des Modells AM70415 CT:

• Kabel-/Rohrzusammensetzung: Das Modell AM70415 CT wird mit 4 Leitern mit einem Querschnitt von 1,5 mm² geliefert, die mit einem Rohr mit einem Innendurchmesser von 4 mm kombiniert sind.
• Kabel-/Schlauchlänge: Die Gesamtlänge von Kabel und Schlauch beträgt 9 Meter .
• Nennleistung: Sie hat eine Kapazität von 1,5 kW bei 20°C.
• Maximale Leistung: Erreicht 2 kW bei 20°C.
• Maximale Spannung: Geeignet für Spannungen bis zu 500 V.

Kabel- und Schlauchmerkmale (gemeinsam für Doppeltrommeln):

Das mitgelieferte Kabel und der Schlauch sind, wie für die Zeca Twin Reels-Reihe typisch, auf hohe Leistung und Langlebigkeit ausgelegt:

• Schlauchmaterial: Der Schlauch besteht aus PA (Polyamid) .
• Rohrabmessungen: Es hat einen Innendurchmesser von 4,00 mm und einen Außendurchmesser von 6,00 mm .
• Leiterisolierung: Die Leiterisolierung besteht aus PVC .
• Leiterkennzeichnung: Die Leiter werden mit den Farben Braun, Schwarz, Grau und Grün/Gelb gekennzeichnet.
• Äußerer Kabelmantel: Der äußere Kabelmantel besteht aus PVC und ist schwarz .
• Flammhemmend: Das Kabel entspricht der Norm IEC 60332-1 für flammhemmende Materialien.
• Nenn- und Prüfspannung: Es hat eine Nennspannung von 300/500 V (50 Hz) und eine Prüfspannung von 2,5 kV .
• Betriebstemperatur Kabel/Schlauch: Die Betriebstemperatur für Kabel und Schlauch liegt zwischen -5°C und +70°C .
• Biegeradius: Der Biegeradius des Kabels beträgt 8 x D.

Vorteile und Anwendungsgebiete:

Die Kabeltrommel Zeca AM70415 CT wurde entwickelt, um Arbeitsumgebungen zu optimieren und bietet spürbare Vorteile:

• Mehr Ordnung und Sicherheit: Hilft dabei, Kabel- und Rohrchaos zu beseitigen und verringert so das Risiko von Stolperfallen und versehentlichen Beschädigungen erheblich.
• Kontinuierlicher Betrieb: Gewährleistet die ständige Verfügbarkeit von elektrischer Energie und Druckluft, die für den kontinuierlichen Betrieb von Maschinen und Fahrzeugen unerlässlich sind.
• Vielseitig einsetzbar: Es eignet sich ideal für eine Vielzahl professioneller Anwendungen, darunter Einsatzfahrzeuge (z. B. Feuerwehrwagen), Industriemaschinen, Prozessleitsysteme und industrielle Automatisierung. In diesen Bereichen stellt es sicher, dass die Fahrzeuge stets über die notwendige elektrische Energie und voll aufgeladene Druckluftbehälter verfügen.

Die Sicherheitsrücklaufbremse (ART-AL83-AM85/SR) ist optional für die AM70-Serie erhältlich. Sie ermöglicht ein langsames Zurückziehen des Seils und verhindert so gefährliche Rückschläge, falls das Seil aus der Hand des Bedieners rutscht. Die neue Schnellkupplung ist ebenfalls ein Merkmal der AM70-Serie und erleichtert die Montage.
