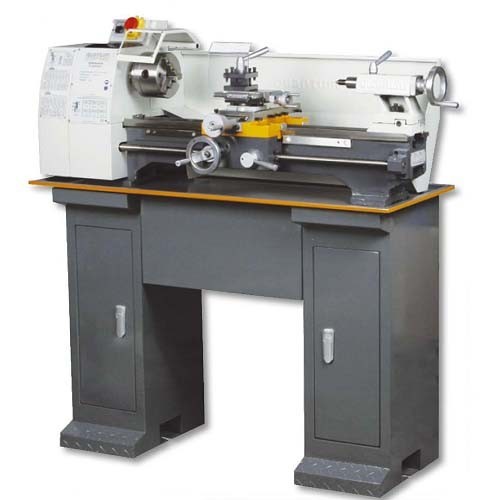

OPT050OP0320 - Tornio Parallelo Modello TU2304 - 750 W - Altezza Punte 115 Mm - Distanza Punte 450 Mm
OPT050OP0320 - Tornio Parallelo Modello TU2304 - 750 W - Altezza Punte 115 Mm - Distanza Punte 450 Mm Dinamitek 1

050OP0320 TU2304 Tornio Parallelo OPTIMUM 750 W Altezza Punte 115 Mm Distanza Punte 450 Mm

Tornio modello

TU2304

con regolazione continua del numero di giri

potenza motore: 50 Hz – 750 W

altezza punte: 115 mm

distanza tra le punte: 450 mm

diametro tornibile su bancale: 230 mm

larghezza bancale: 135 mm

dimensioni: 965x585x510 mm

peso netto: 114 Kg

Costo di spedizione: Gratis per
1432,34 €
Tasse incluse

1.432,34 € Tasse escluse

Quantità

Tornio modello TU2304 OPTIMUM con regolazione continua del numero di giri codice 050OP0320

DOTAZIONE DI SERIE
Autocentrante a tre griffe Ø 100 mm
Contropunte fisse CM 2 - CM 3
Parete paraspruzzi e vasca raccogli-trucioli
Portautensili a 4 scomparti
Set ingranaggi cambio
Chiavi di servizio

Tornio perfetto per il fai da te, con guide del bancale temprate e rettificate. Il bancale prismatico in ghisa grigia è temprato per induzione - HRC 42-52 – e rettificato di precisione. La vite conduttrice è stata montata su cuscinetti.

Per eseguire la tornitura conica si può spostare la contropunta, il gioco è di ±5 mm. La contropunta-cannotto e il volantino hanno la divisione fine regolabile di 0.02 mm.

La precisione di rotazione concentrica autocentrante di questo tornio è ≤0.05 mm, mentre la precisione di rotazione concentrica del naso del mandrino è ≤0.009 mm. Dal pannello di comando è facilmente innestabile la rotazione destra-sinistra.
Il cambio del numero dei giri è regolato con le cinghie trapezoidali. Questo rende l’operazione davvero semplice e di rapida esecuzione.

Le slitte di precisione regolabili sono lavorate e hanno i lardoni conici che facilitano lo scorrimento. I volantini hanno la graduazione fine, con divisione 0.04/0.01 mm. Il portautensili è a 4 scomparti.

Il tornio è dotato del set di ingranaggi per il cambio per la filettatura. I cuscinetti sono a rulli conici. Nel volantino è inserito il cuscinetto reggispinta.

Per la sicurezza dell’utilizzatore, il tornio è dotato di interruttore di emergenza e del relè di minima tensione.

Dati tecnici:

potenza motore: 50 Hz – 750 W,

altezza punte: 115 mm,

distanza tra le punte: 450 mm,

diametro tornibile su bancale: 230 mm,

larghezza bancale: 135 mm,

attacco mandrino: diametro mm 72,

numero giri mandrino: 125 – 2000 rpm,

numero velocità: 6,

cono mandrino: CM3,

passaggio barra: diametro mm 20,

corsa slitta superiore: 75 mm,

corsa slitta trasversale: 120 mm,

filettatura a passo metrico: 0,4 – 3,5 mm/giro,

filettatura pollici: 44 – 10 fil/1",

altezza attacco portautensili a 4 scomparti: 14 x 14 mm,

cono contropunta: CM2,

corsa contropunta /cannotto: 70 mm,

dimensioni: 965x585x510 mm,

peso netto: 114 Kg

I dati sopra riportati non sono impegnativi e a discrezione del costruttore possono essere modificati

L'IMMAGINE È PURAMENTE INDICATIVA E PUÒ DIFFERIRE DAL PRODOTTO REALE

ART. ACCESSORI OPZIONALI

050OP1108 Set utensili da tornio 10 mm, 11 pz

050OP1212 Set utensili da tornio 12 mm, 5 pz

050OP1664 Set utensili da tornio 10 mm, 5 pz

050OP1666 Set utensili da tornio 12 mm, 5 pz

335 2002 Impianto refrigerazione universale 230 V

338 1012 Supporti antivibranti

338 3975 Sistema di misurazione magnetico digitale DRO 5

338 3978 Nastro magnetico lunghezza 1.100 mm

338 4301 Portautensili cambio rapido SWH 1-A

344 0305 Mandrino portapinze ER 25

344 0313 Flangia per autocentrante a 4 griffe Ø 125 mm

344 0360 Lunetta mobile

344 0361 Lunetta fissa

344 0409 Basamento macchina

344 0702 Contropunta girevole CM 2

344 0732 Contropunta girevole con punte intercambiabili CM2

344 1109 Set pinze di serraggio ER 25, 1 - 16 mm, 15 pz

344 1122 Set pinze di serraggio ER24

344 1352 Piattaforma di serraggio a disco Ø 240 mm

344 2712 Autocentrante 3 griffe Ø 125 mm, 3.000 rpm

344 2812 Autocentrante 4 griffe Ø 125 mm, 2.750 rpm

344 2874 Autocentrante in ghisa a 4 griffe Ø 125 mm (serraggio individuale)

900 0401 Montaggio torretta cambio rapido SWH

900 0420 Montaggio
