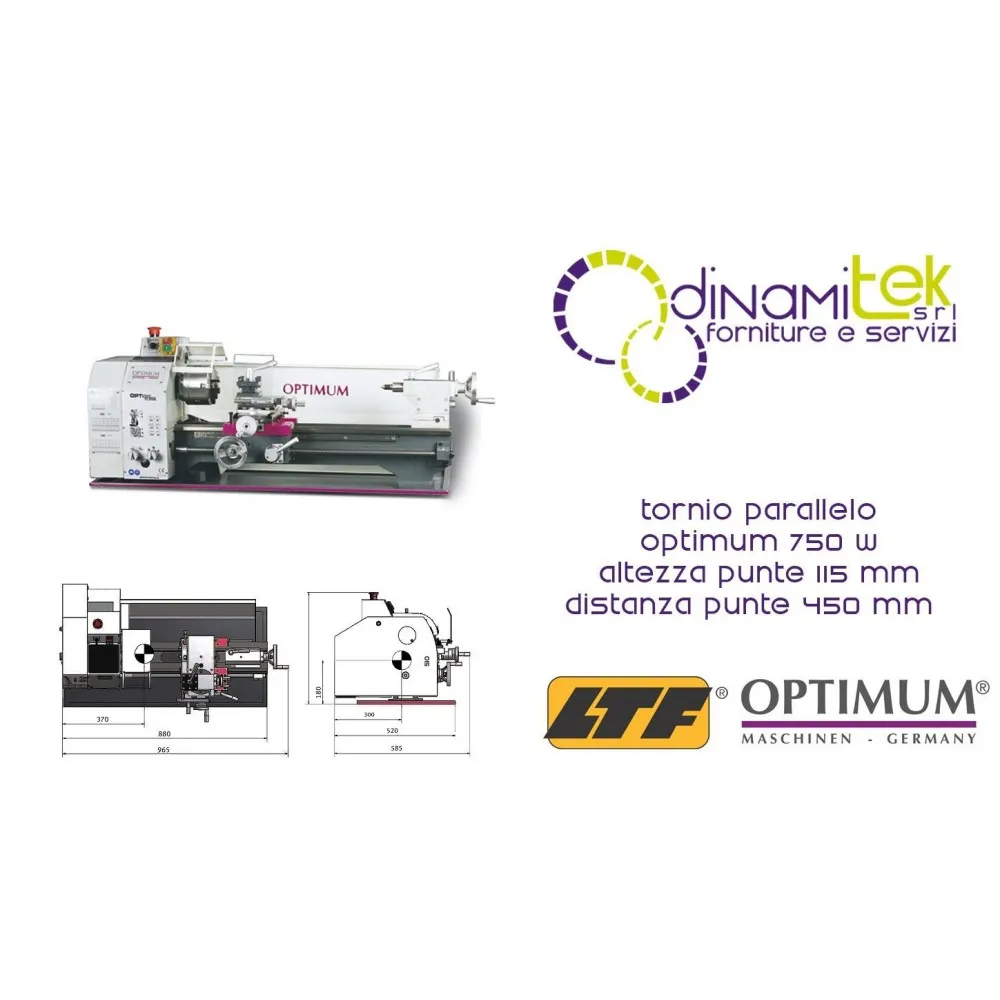

TU2304 OPTIMUM Drehmaschine mit stufenloser Drehzahlverstellung, Code 050OP0320
STANDARDAUSRÜSTUNG
Dreibackenfutter Ø 100 mm
Feststehende Reitstöcke CM 2 - CM 3
Spritzschutzwand und Abtropfschale
Werkzeughalter mit 4 Fächern
Getriebesatz
Serviceschlüssel
Diese Drehbank ist ideal für Heimwerker und verfügt über gehärtete und geschliffene Bettführungen . Das Bett aus prismatischem Grauguss ist induktionsgehärtet ( HRC 42–52 ) und präzisionsgeschliffen. Die Leitspindel ist kugelgelagert.
Beim Kegeldrehen kann der Reitstock bewegt werden; das Spiel beträgt ±5 mm. Reitstock und Handrad verfügen über eine fein einstellbare Teilung von 0,02 mm.
Die selbstzentrierende Rundlaufgenauigkeit dieser Drehmaschine beträgt ≤ 0,05 mm, die Rundlaufgenauigkeit der Spindelnase ≤ 0,009 mm. Rechts- und Linkslauf lassen sich einfach über das Bedienfeld auswählen.
Die Drehzahländerung wird über Keilriemen geregelt. Dadurch ist die Bedienung sehr einfach und schnell.
Die präzisen, verstellbaren Schlitten sind präzisionsgefertigt und verfügen über konische Führungsleisten für leichtes Gleiten. Die Handräder sind fein in 0,04/0,01 mm unterteilt. Der Werkzeughalter besitzt vier Fächer.
Die Drehmaschine ist mit einem Gewindeschneidgetriebe ausgestattet. Die Lager sind Kegelrollenlager . Das Axiallager ist im Handrad eingesetzt.
Zur Sicherheit des Benutzers ist die Drehmaschine mit einem Not-Aus-Schalter und einem Mindestspannungsrelais ausgestattet.
Technische Daten:
Motorleistung: 50 Hz – 750 W,
Spitzenhöhe: 115 mm,
Abstand zwischen den Spitzen: 450 mm,
Drehdurchmesser auf dem Bett: 230 mm,
Palettenbreite: 135 mm,
Spindelanschluss: Durchmesser 72 mm,
Spindeldrehzahl: 125 – 2000 U/min,
Anzahl der Geschwindigkeiten: 6,
Spindelkonus: CM3,
Stangendurchgang: Durchmesser 20 mm,
Hub des oberen Schlittens: 75 mm,
Verfahrweg des Querschlittens: 120 mm,
Metrische Gewindesteigung: 0,4 – 3,5 mm/Umdrehung,
Gewinde Zoll: 44 – 10 fil/1",
Befestigungshöhe des 4-Fächer-Werkzeughalters: 14 x 14 mm,
Reitstockkegel: CM2,
Reitstock-/Pinushub: 70 mm,
Abmessungen: 965x585x510 mm,
Nettogewicht: 114 kg
Die obigen Angaben sind unverbindlich und können nach Ermessen des Herstellers geändert werden.
Das Bild dient lediglich der Veranschaulichung und kann vom tatsächlichen Produkt abweichen.
KUNST. OPTIONALES ZUBEHÖR
050OP1108 Drehmeißelsatz 10 mm, 11-teilig
050OP1212 Drehmeißelsatz 12 mm, 5-teilig
050OP1664 Drehmeißelsatz 10 mm, 5-teilig
050OP1666 Drehmeißelsatz 12 mm, 5-teilig
335 2002 Universelles Kühlsystem 230 V
338 1012 Antivibrationsstützen
338 3975 Digitales Magnetmesssystem DRO 5
338 3978 Magnetbandlänge 1.100 mm
338 4301 Schnellwechsel-Werkzeughalter SWH 1-A
344 0305 ER 25 Spannzangenfutter
344 0313 Flansch für 4-Backen-Futter Ø 125 mm
344 0360 Handy-Lünette
344 0361 Feste Lünette

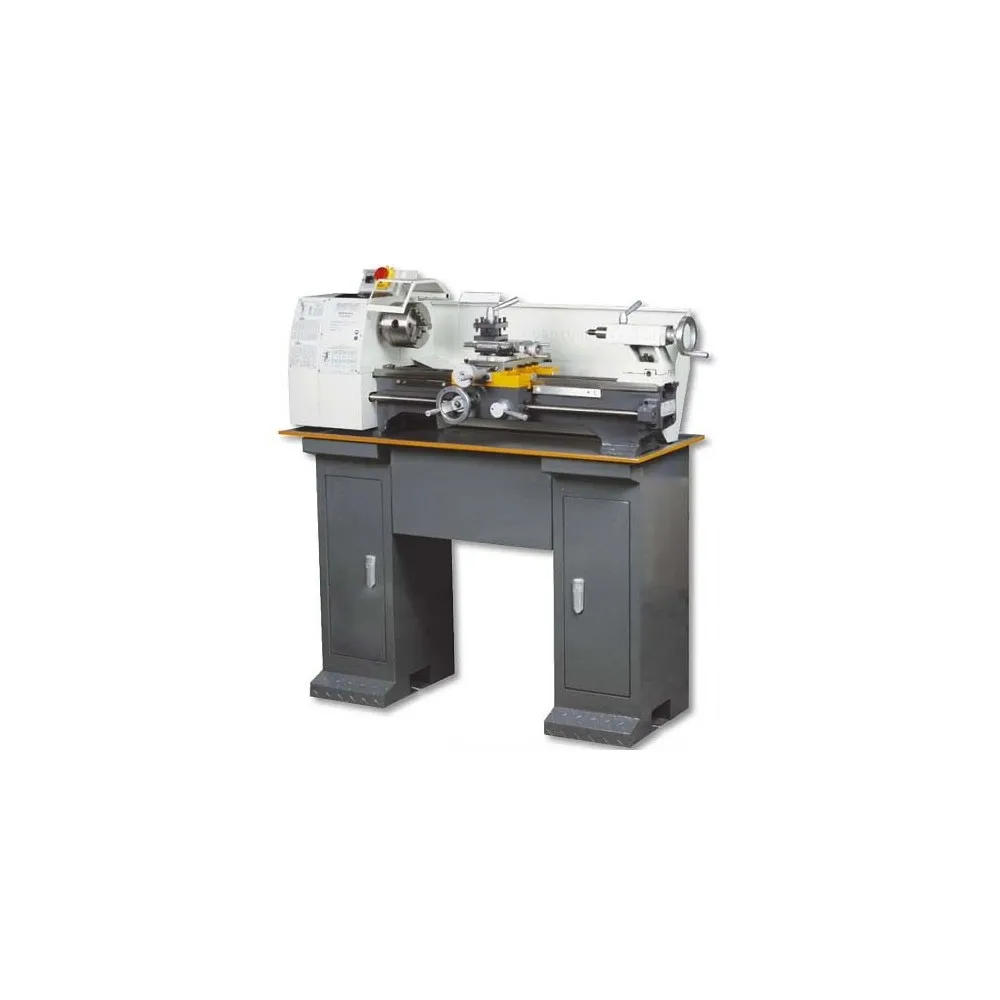

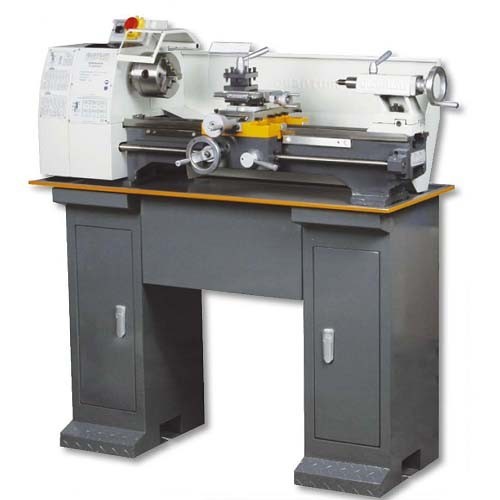

344 0409 Maschinenbasis
344 0702 Revolver-Reitstock CM 2
344 0732 Revolver-Reitstock mit austauschbaren Spitzen CM2
344 1109 Spannzangensatz ER 25, 1 - 16 mm, 15-tlg
344 1122 ER24 Spannzangensatz
344 1352 Scheibenklemmplattform Ø 240 mm
344 2712 3-Backen-Selbstzentrierfutter Ø 125 mm, 3000 U/min
344 2812 4-Backen-Selbstzentrierfutter Ø 125 mm, 2.750 U/min
344 2874 Selbstzentrierendes 4-Backen-Spannfutter aus Gusseisen Ø 125 mm (Einzelspannung)
900 0401 SWH Schnellwechsel-Turmbaugruppe
900 0420 Montage
