050OP5001 TU2506 Tornio Parallelo OPTIMUM 230 V Dimensioni 125X500 Mm

Tornio parallelo

modello TU2506

con scatola ad ingranaggi di avanzamento

potenza motore ˜50 Hz - 750 W

altezza punte: 125 mm

distanza tra le punte: 550 mm

diametro tornibile su bancale: 250 mm

larghezza bancale: 135 mm

dimensioni: 1250x585x475 mm

peso netto: 125 kg

Costo di spedizione: Gratis per
1880,06 €
Tasse incluse

1.880,06 € Tasse escluse

Quantità
Prodotto disponibile, ordinalo subito.

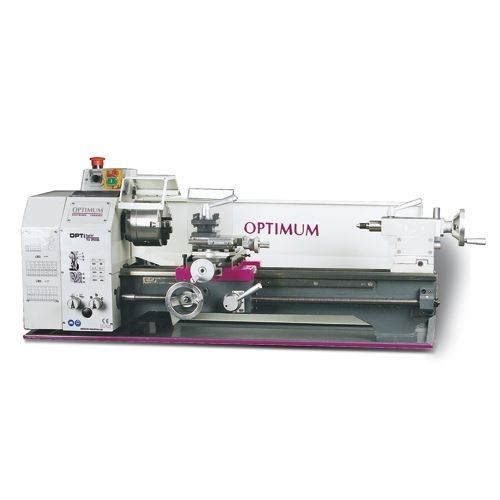

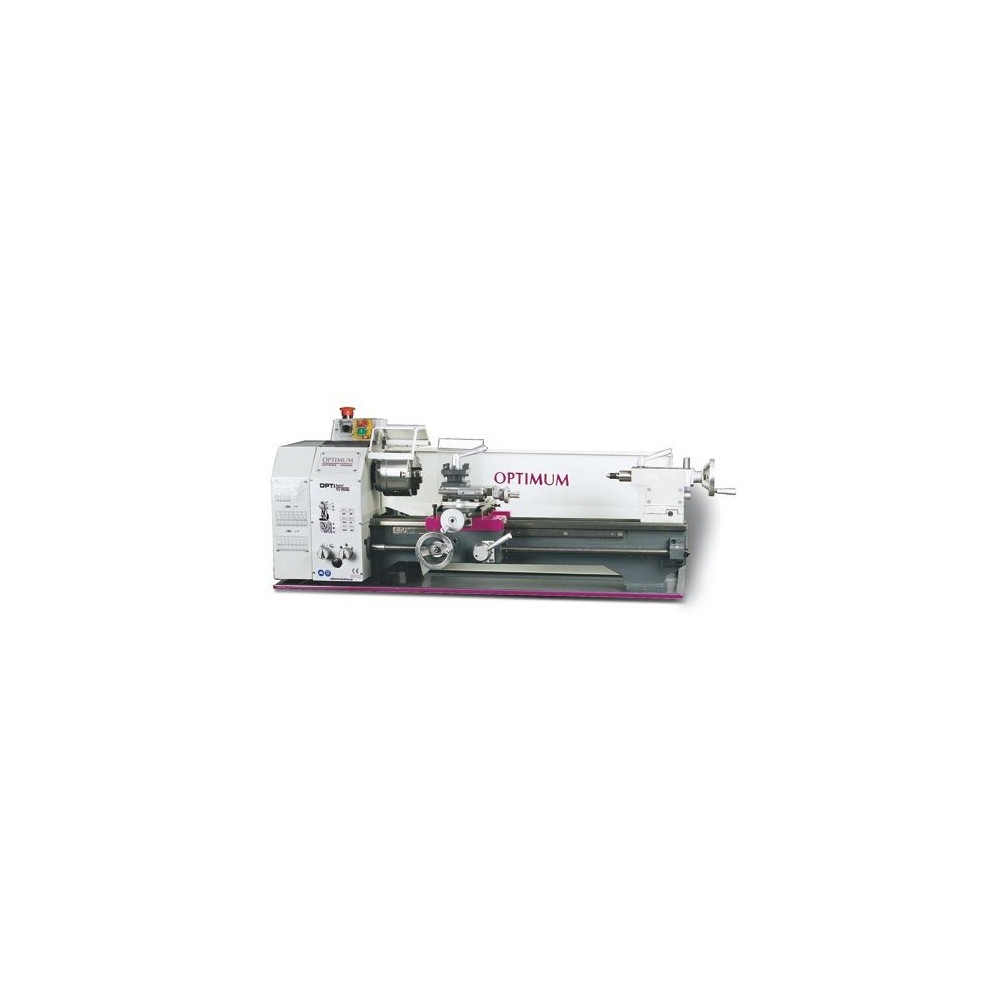

Tornio parallelo modello TU2506 OPTIMUM con scatola ad ingranaggi di avanzamento codice 050OP5001

DOTAZIONE DI SERIE
Autocentrante a tre griffe Ø 125 mm
Contropunte fisse CM 2 - CM 4
Parete paraspruzzi e vasca raccogli trucioli
Utensili da tornio HSS
Brida
Portautensili a 4 scomparti
Set ingranaggi cambio
Chiavi di servizio

Tornio dal motore potente che non necessita di manutenzione. Gli ingranaggi di avanzamento sono silenziosi a bagno d’olio, caratterizzati dalla forma arrotondata.

Il bancale prismatico in ghisa grigia ha delle nervature di rinforzo ed è stato temprato per induzione e rettificato di precisione, stesso trattamento hanno ricevuto le guide. Il cono è corto e il naso del mandrino è temprato. L’albero del mandrino principale è temprato e montato su cuscinetti di precisione a rulli conici. I volantini per slitte hanno la graduazione fine regolabile, divisibili 0.04/0.01 mm. Materiali di pregio e finitura precisa per il tornio parallelo OPTIMUM, grandi performance ti aspettano.

Il tornio ha la precisione di rotazione concentrica autocentrante ≤0.04 mm, mentre quella del naso del mandrino è ≤0.009 mm.

Grazie al pannello di comando, è facilmente innestabile la rotazione destra-sinistra.
La vite conduttrice del tornio è montata su due cuscinetti, il portautensili è a 4 scomparti e tutte le slitte sono regolabili tramite lardoni conici. La contropunta-cannotto e il volantino con divisione fine sono regolabili di 0.02 mm. La contropunta si regola facilmente e rapidamente grazie alla leva di bloccaggio. Anche la realizzazione della tornitura è un’operazione facile da eseguire: la contropunta si sposta di ± 5 mm.

Da notare il set ingranaggi cambio per la filettatura.

Come dispositivo di sicurezza dell’utilizzatore, il tornio parallelo OPTIMUM ha la protezione antitrucioli posta sulla slitta superiore. Inoltre sono presenti l’interruttore di emergenza e il relè di minima tensione.

Dati tecnici:

potenza motore ˜50 Hz - 750 W,

altezza punte: 125 mm,

distanza tra le punte: 550 mm,

diametro tornibile su bancale: 250 mm,

larghezza bancale: 135 mm,

numero giri mandrino: 125 - 2000 rpm,

numero velocità: 6, cono mandrino CM 4,

passaggio barra: diametro mm 26,

corsa slitta superiore: 70 mm,

corsa slitta trasversale: 110 mm,

avanzamento longitudinale: 0,07 - 0,2 mm/giro,

filettatura a passo metrico: 0,2 - 3,5 mm/giro,

filettatura pollici: 56 - 8 fil/1",

altezza attacco portautensili a quattro scomparti:

massimo 13 mm, cono contropunta: CM 2,

corsa contropunta- cannotto: 65 mm,

dimensioni: 1250x585x475 mm,

peso netto: 125 kg

I dati sopra riportati non sono impegnativi e a discrezione del costruttore possono essere modificati

L'IMMAGINE è PURAMENTE INDICATIVA E PUÒ DIFFERIRE DAL PRODOTTO REALE.

ART. ACCESSORI OPZIONALI

050OP1108 Set utensili da tornio 10 mm, 11 pz

050OP1666 Set utensili da tornio 12 mm, 5 pz

335 2002 Impianto refrigerazione universale 230 V

338 1012 Supporti antivibranti

338 3975 Sistema di misurazione magnetico digitale DRO 5

338 3978 Nastro magnetico lunghezza 1.100 mm

338 4301 Portautensili cambio rapido SWH 1-A

338 4302 Portautensili di scorta tipo D per utensili quadrati

338 4321 Portautensili di scorta tipo H per utensili tondi

344 0409 Basamento

344 0702 Contropunta girevole CM2

344 0732 Contropunta girevole con punte intercambiabili CM2

344 1109 Set pinze di serraggio ER 25, 1 - 16 mm, 15 pz

344 1122 Set pinze di serraggio ER32

344 1305 Mandrino portapinze ER25

344 1306 Mandrino portapinze ER 32

344 1310 Lunetta mobile

344 1312 Flangia per autocentrante a tre griffe Ø 125 mm

344 1315 Lunetta fissa

344 1352 Piattaforma di serraggio a disco Ø 240 mm

344 2812 Autocentrante in ghisa 4 griffe Ø 125 mm (serraggio concentrico)

344 2874 Autocentrante in ghisa 4 griffe Ø 125 mm (serraggio individuale)

900 0401 Montaggio torretta cambio rapido SWH

900 0420 Montaggio
