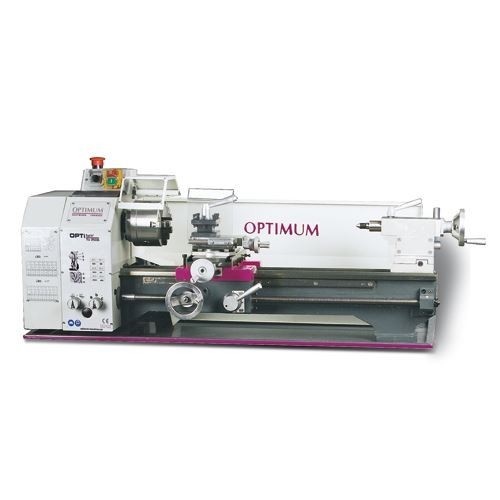

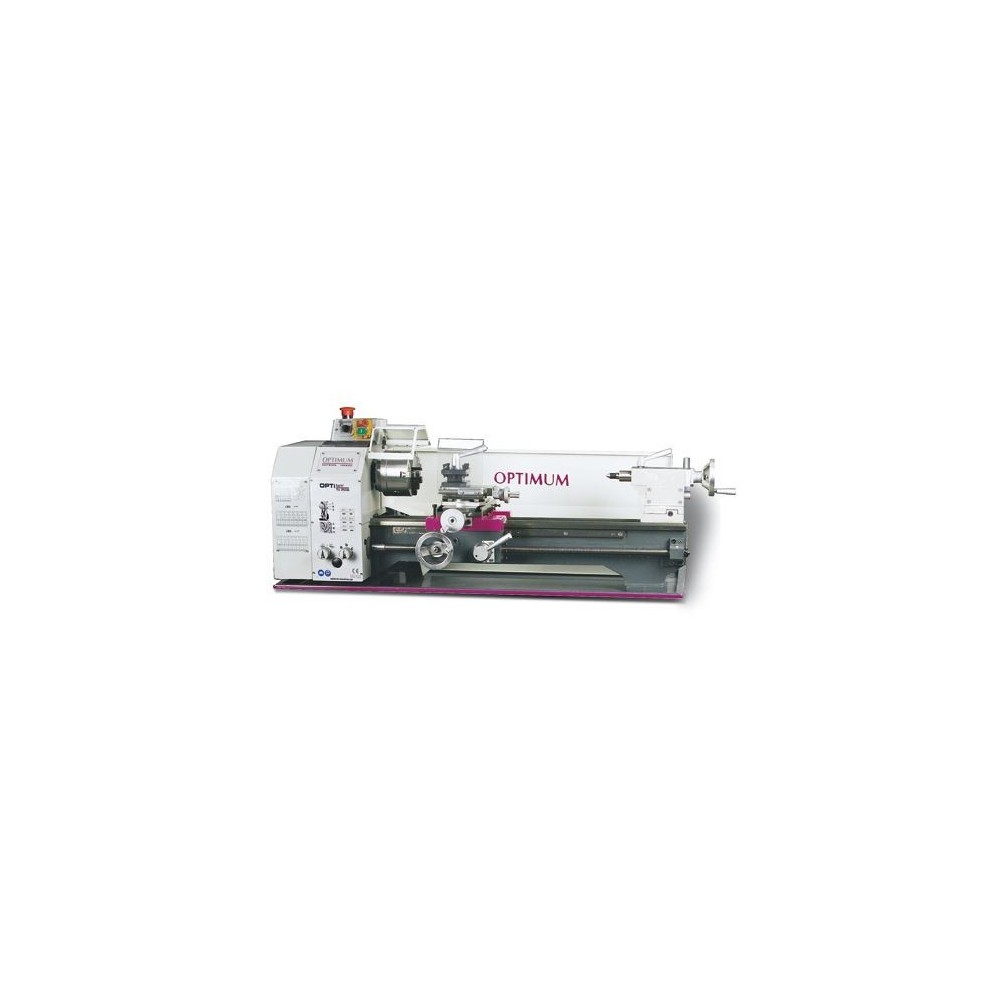

Paralleldrehmaschine Modell TU2506 OPTIMUM mit Vorschubgetriebe Code 050OP5001
STANDARDAUSRÜSTUNG
Dreibackenfutter Ø 125 mm
Feste Reitstöcke CM 2 - CM 4
Spritzschutzwand und Späneauffangschale
HSS-Drehwerkzeuge
Brida
Werkzeughalter mit 4 Fächern
Getriebesatz
Serviceschlüssel
Eine Drehmaschine mit einem leistungsstarken, wartungsfreien Motor. Die Vorschubzahnräder sind geräuschlos, ölgeschmiert und haben eine abgerundete Form.
Das prismatische Graugussbett mit Verstärkungsrippen ist induktionsgehärtet und präzisionsgeschliffen, ebenso wie die Führungsbahnen. Der Kegel ist kurz, und die Spindelnase ist gehärtet. Die Hauptspindelwelle ist gehärtet und auf Präzisions-Kegelrollenlagern gelagert. Die Schlittenhandräder verfügen über eine fein einstellbare Teilung von 0,04/0,01 mm. Hochwertige Materialien und präzise Verarbeitung zeichnen die Paralleldrehmaschine OPTIMUM aus und gewährleisten herausragende Leistung.
Die Drehmaschine verfügt über eine selbstzentrierende konzentrische Rotationsgenauigkeit von ≤0,04 mm, während die der Spindelnase ≤0,009 mm beträgt.
Dank des Bedienfelds lässt sich die Rechts-Links-Drehung problemlos aktivieren.
Die Leitspindel der Drehmaschine ist zweifach gelagert, der Werkzeughalter verfügt über vier Fächer, und alle Schlitten sind über Kegelkeile verstellbar. Reitstock und Feineinteilungs-Handrad sind in 0,02-mm-Schritten einstellbar. Der Reitstock lässt sich einfach und schnell mit dem Feststellhebel justieren. Auch das Drehen selbst ist einfach: Der Reitstock bewegt sich um ± 5 mm.
Beachten Sie den Zahnradsatz für das Gewinde.
Zur Sicherheit des Anwenders verfügt die OPTIMUM Paralleldrehmaschine über eine Späneschutzvorrichtung am oberen Schlitten. Sie ist außerdem mit einem Not-Aus-Schalter und einem Mindestspannungsrelais ausgestattet.
Technische Daten:
Motorleistung ~50 Hz - 750 W,
Spitzenhöhe: 125 mm,
Abstand zwischen den Spitzen: 550 mm,
Drehdurchmesser auf dem Bett: 250 mm,
Palettenbreite: 135 mm,
Spindeldrehzahl: 125 - 2000 U/min,
Anzahl der Geschwindigkeiten: 6, Spindelkegel CM 4,
Stangendurchgang: Durchmesser 26 mm,
Hub des oberen Schlittens: 70 mm,
Verfahrweg des Querschlittens: 110 mm,
Längsvorschub: 0,07 - 0,2 mm/Umdrehung,
Metrische Gewindesteigung: 0,2 - 3,5 mm/Umdrehung,
Gewinde Zoll: 56 - 8 th/1",
Befestigungshöhe des Werkzeughalters mit vier Fächern:
maximal 13 mm, Reitstockkonus: CM 2,
Reitstock-Pinole-Hub: 65 mm,
Abmessungen: 1250x585x475 mm,
Nettogewicht: 125 kg
Die obigen Angaben sind unverbindlich und können nach Ermessen des Herstellers geändert werden.
DAS ABBILDUNGSBILD DIENT NUR DER VERANSCHAULICHUNG UND KANN VOM TATSÄCHLICHEN PRODUKT ABWEICHEN.
KUNST. OPTIONALES ZUBEHÖR
050OP1108 Drehmeißelsatz 10 mm, 11-teilig
050OP1666 Drehmeißelsatz 12 mm, 5-teilig
335 2002 Universelles Kühlsystem 230 V
338 1012 Antivibrationsstützen
338 3975 Digitales Magnetmesssystem DRO 5
338 3978 Magnetbandlänge 1.100 mm
338 4301 Schnellwechsel-Werkzeughalter SWH 1-A
338 4302 Ersatzwerkzeughalter Typ D für Vierkantwerkzeuge
338 4321 Ersatzwerkzeughalter Typ H für Rundwerkzeuge
344 0409 Basis
344 0702 Revolver-Reitstock CM2
344 0732 Revolver-Reitstock mit austauschbaren Spitzen CM2
344 1109 Spannzangensatz ER 25, 1 - 16 mm, 15-tlg
344 1122 ER32 Spannzangensatz
344 1305 ER25 Spannzangenfutter
344 1306 ER 32 Spannzangenfutter
344 1310 Handy-Lünette
344 1312 Flansch für Dreibackenfutter Ø 125 mm
344 1315 Feste Lünette
344 1352 Scheibenklemmplattform Ø 240 mm
344 2812 Selbstzentrierendes Gusseisenfutter mit 4 Backen Ø 125 mm (konzentrische Spannvorrichtung)
344 2874 Selbstzentrierendes Gusseisenfutter mit 4 Backen, Ø 125 mm (Einzelspannung)
900 0401 SWH Schnellwechsel-Turmbaugruppe
900 0420 Montage
