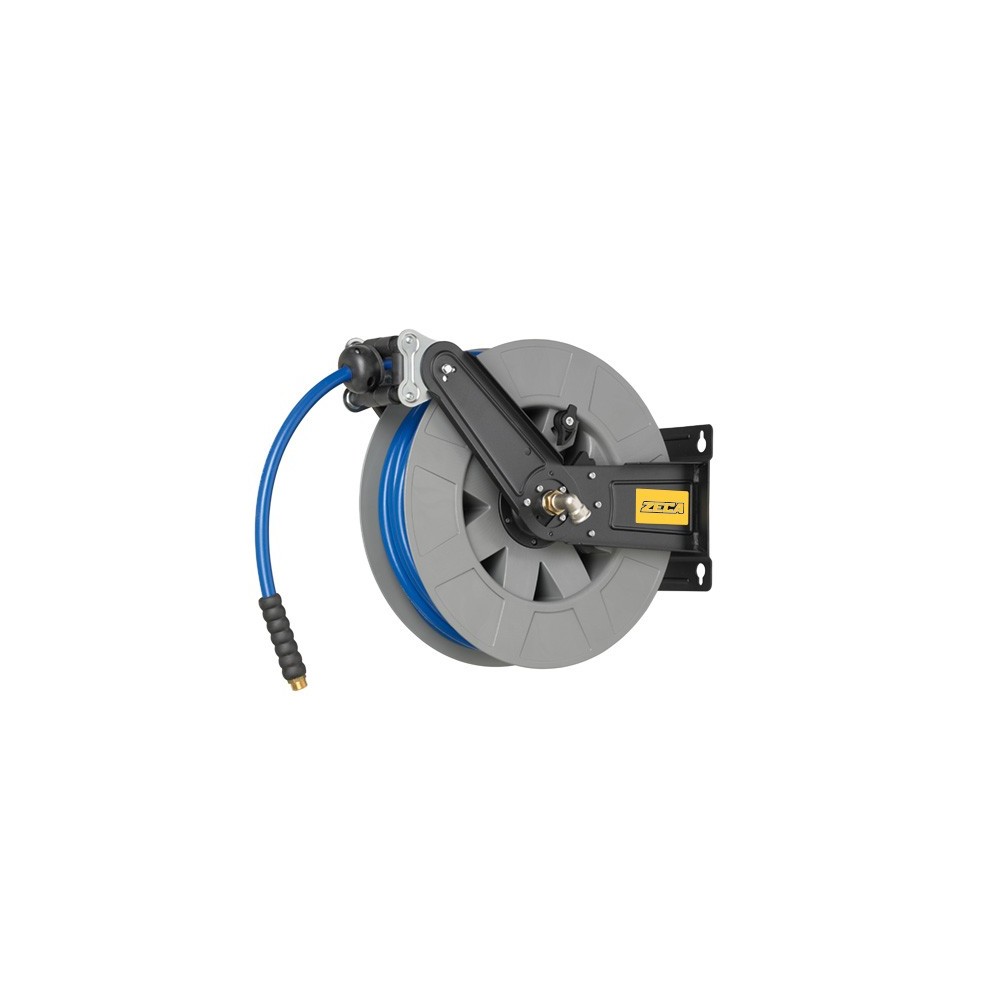

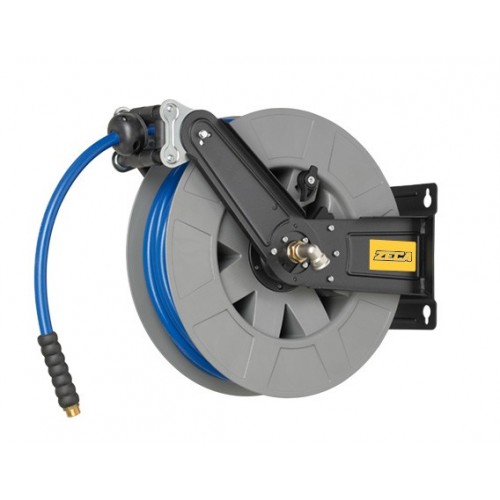

8415 AVVOLGITUBO SERIE 8400 PER DIESEL E OLIO 15 BAR ZECA TUBO m 8 - DIAM INT TUBO 19 mm

8415 AVVOLGITUBO SERIE 8400 PER DIESEL E OLIO 15 BAR ZECA TUBO m 8 - DIAM INT TUBO 19 mm

La gamma 8400 è ideata per servire diversi campi di applicazione e coinsentire il passaggio di tutti i tipi di fluidi. Gli avvolgitubo si differenziano per tipologia di tubo, per i raccordi di entrata e uscita e soprattutto per il tipo di fluido, pressione e temperatura di esercizio che supportano.

Fluidi: aria, acqua ad alta pressione, acqua calda, olio, diesel, Ad Blue
Campi di applicazione: rifornimento carburante, aereonautica, militare, nautica, miniere, edilizia, agricoltura, chimica, autofficina, industria, autolavaggi, pulizie industriali, industrie alimentari e grandi cucine.
normative ISO EN 12100 CE 2006/42/CE e modelli specifici direttiva 2014/34/UE II 2GD c IIB T4/T135°C X Numero Attestato di Esame Tipo IMQ 14 ATEX 009 X Conformi alle Norme EN 13463-1:2009; EN 13463-5:2011 (etichetta gialla esagonale con sigla Ex).
L’AVVOLGITUBO 8415 SERVE IL PASSAGGIO DI OLIO E DIESEL A 15 BAR
Caratteristiche distintive di un avvolgitubo serie 8400
sistema automatico di arresto del tubo
bocca a rulli posizionabile in diverse configurazioni
tampone fermatubo regolabile
molla di riavvolgimento con tecnologia maximo process
staffa di fissaggio in acciaio verniciato a polveri epossidiche e orientabile
giunto è di tipo standard
raccordo in uscita in ottone/acciaio
viterie in acciaio.
Gli avvolgitubo della serie 8400 Zeca sono tecnologicamente avanzati. Sono dotati di rulli guidatubo autolubrificati, la bobina è realizzata in ABS, il giunto rotante è senza strozzature e lavora con basso coefficiente di attrito, le boccole di supporto bobine sono realizzate in materiale autolubrificante
Scheda tecnica

Avvolgitubo:
pressione massima Bar 15
utilizzo diesel e olio
temperatura fluido -10°C/+60°C

Tubo:
diametro mm 19 3/4”
lunghezza m 8
tipo PVC-PU

Raccordi:
entrata ¾” M
uscita ¾” F girevole

La scelta dei materiali è ciò che fa la differenza. Nel dettaglio il raccordo di uscita è così formato:
albero bobina in acciaio
guarnizione in FPM (Viton)
Boccola ottone
Albero giunto rotante in acciaio INOX AISI 304 o in ottone per i modelli della gamma che lavorano a bassa pressione
cuscinetto assiale a rulli
ghiera ottone
anello guida stelo in PTFE
raccordo in entrata in ottone

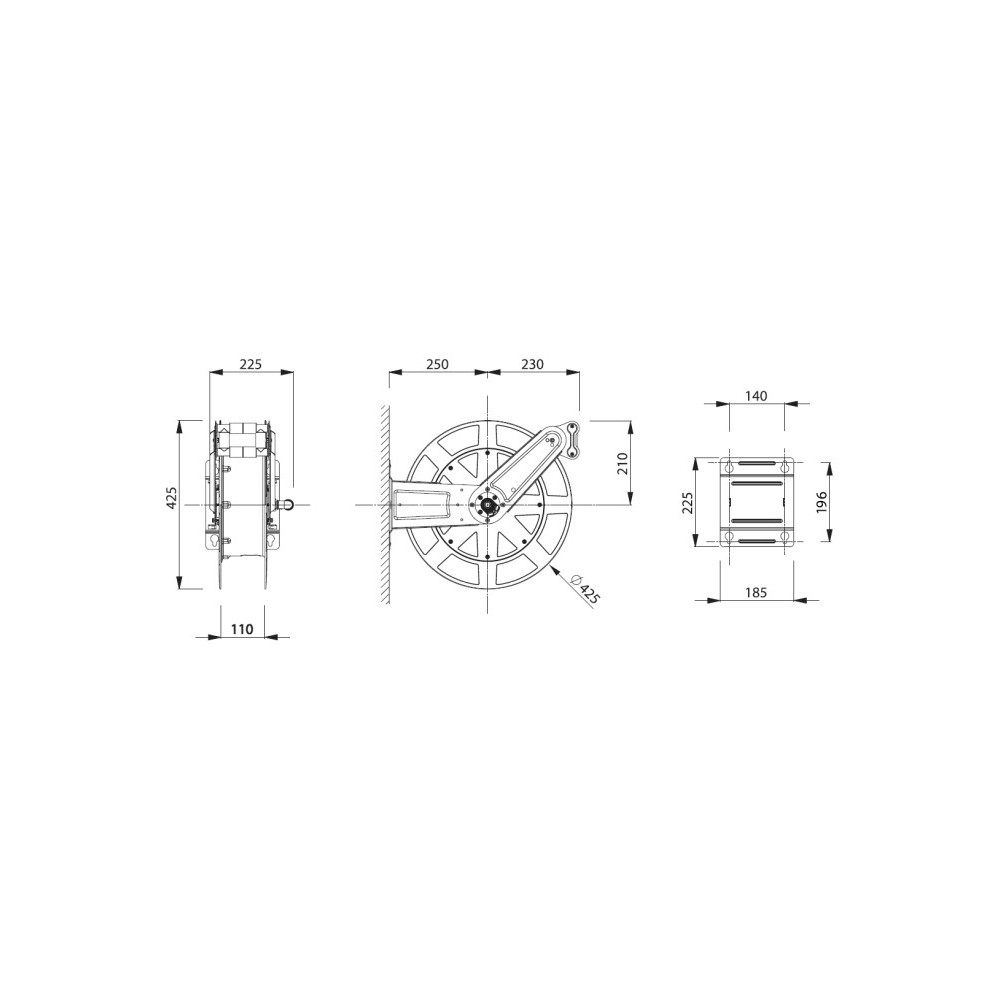

Dimensioni e peso 550x505x270 mm, 10 Kg
