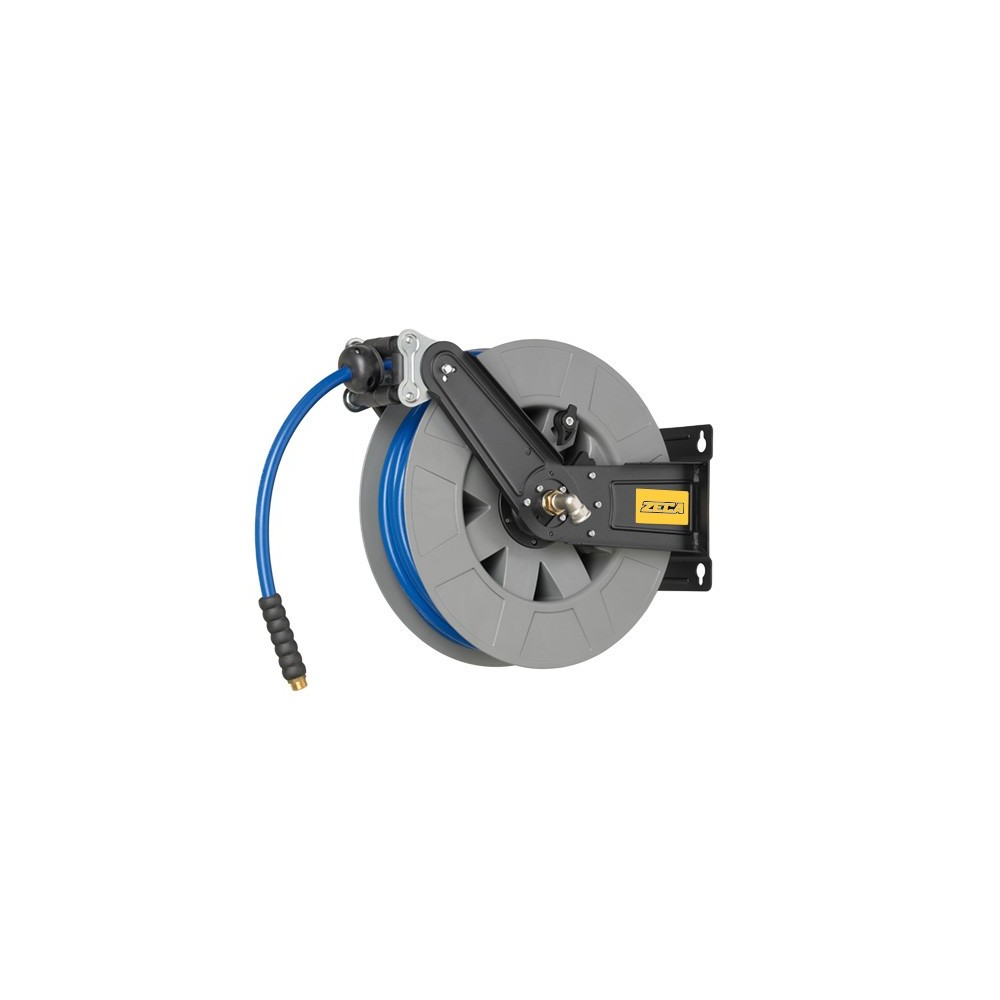

8415 Schlauchaufroller SERIE 8400 FÜR ÖL UND DIESEL bei 15 BAR ZECA SCHLAUCH m 8 - DIAM INT ROHR 19 mm
Der Bereich 8400 ist entworfen, um zu dienen den verschiedenen Bereichen der Anwendung und coinsentire die passage von Flüssigkeiten aller Art. Der Schlauchaufroller unterscheiden sich durch die Art von Rohr, für Installationen von Einlass-und Auslass und vor allem für die Art von fluid, Druck und Temperatur, die Unterstützung.
Medien: Luft, Wasser, Hochdruck, heißes Wasser, öl, diesel, Ad Blue
Felder der Anwendung: fuel, aviation, military, marine, Bergbau, Bau, Landwirtschaft, Chemie, mechanik, Industrie, Waschanlagen, industrielle Reinigung, in der Lebensmittelindustrie und Großküchen.
Anforderungen EN ISO 12100 EG 2006/42/EG und den spezifischen Modellen zur Richtlinie 2014/34/EU II 2GD c IIB T4/T135°C X (Anzahl der Bescheinigung über die Baumusterprüfung IMQ 14 ATEX 009 X entsprechend den Normen EN 13463-1:2009; EN 13463-5:2011 (yellow label hex-code Ex).
Der Schlauchaufroller 8415 DIENT für DEN DURCHGANG VON ÖL UND DIESEL bis ZU 15 BAR
Die unterscheidenden Merkmale eines Schlauchaufroller Serie 8400
automatische stop-system der Röhre
der Mund der Rollen positioniert werden kann in verschiedenen Konfigurationen
Puffer umschließt einstellbar
Frühling Rückspulen mit Technologie maximo Prozess
Befestigungswinkel in Stahl lackiert mit epoxy-Pulver verstellbar
das gemeinsame ist der standard-Typ
Stecker in Messing/Stahl
Stahl und Schrauben.
Die Schlauchaufroller der Serie 8400 zeca sind technologisch Fortgeschritten. Sind mit Laufrollen ausgestattet, die Schlauch Führung selbst-geschmiert, die Spule ist aus ABS-Kunststoff, Drehgelenk ist ohne Engpässe und arbeitet mit niedrigen Reibungskoeffizienten, das Lager der support rollt sich aus auto-Schmier-material
Datenblatt
Schlauchtrommel:
max Druck (Bar) 15
mit öl und diesel
Flüssigkeitstemperatur -10°C/+60°C
Rohr:
Durchmesser 19 mm 3/4"
Länge 8 m
Typ PVC-PU
Armaturen:
Eintrag ¾ " M
Ausgang ¾ " Ig swivel
Die Wahl der Materialien ist es, was den Unterschied macht. In detail, the outlet port wird gebildet durch:
Welle Stahl Spule
Dichtung FPM (Viton®)
Buchse Messing
Welle Dreh-Gelenk AISI 304-EDELSTAHL oder Messing für die Modelle in dem Bereich die arbeiten bei niedrigem Druck
roller thrust bearing
ring-Messing
ring rod guide, PTFE
die Montage auf der Eintrittsseite in Messing

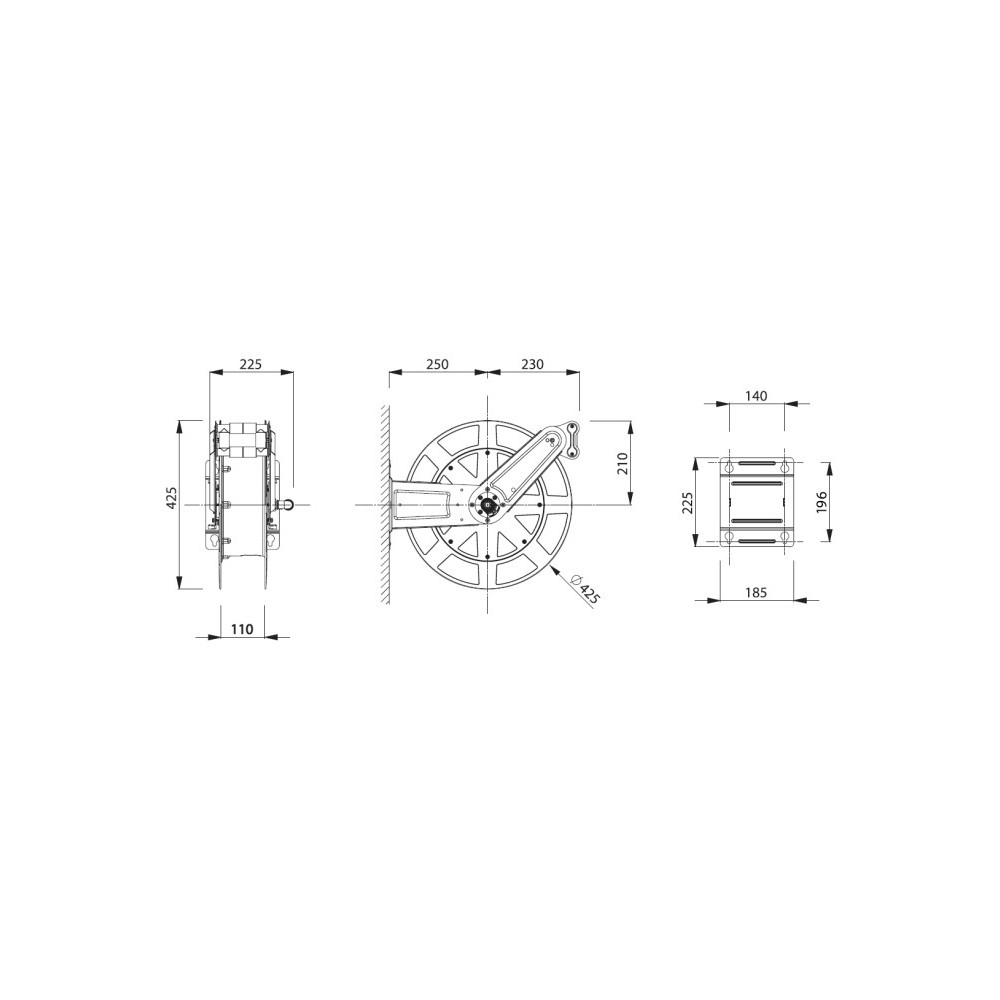

Größe und Gewicht 550x505x270 mm, 10 Kg
