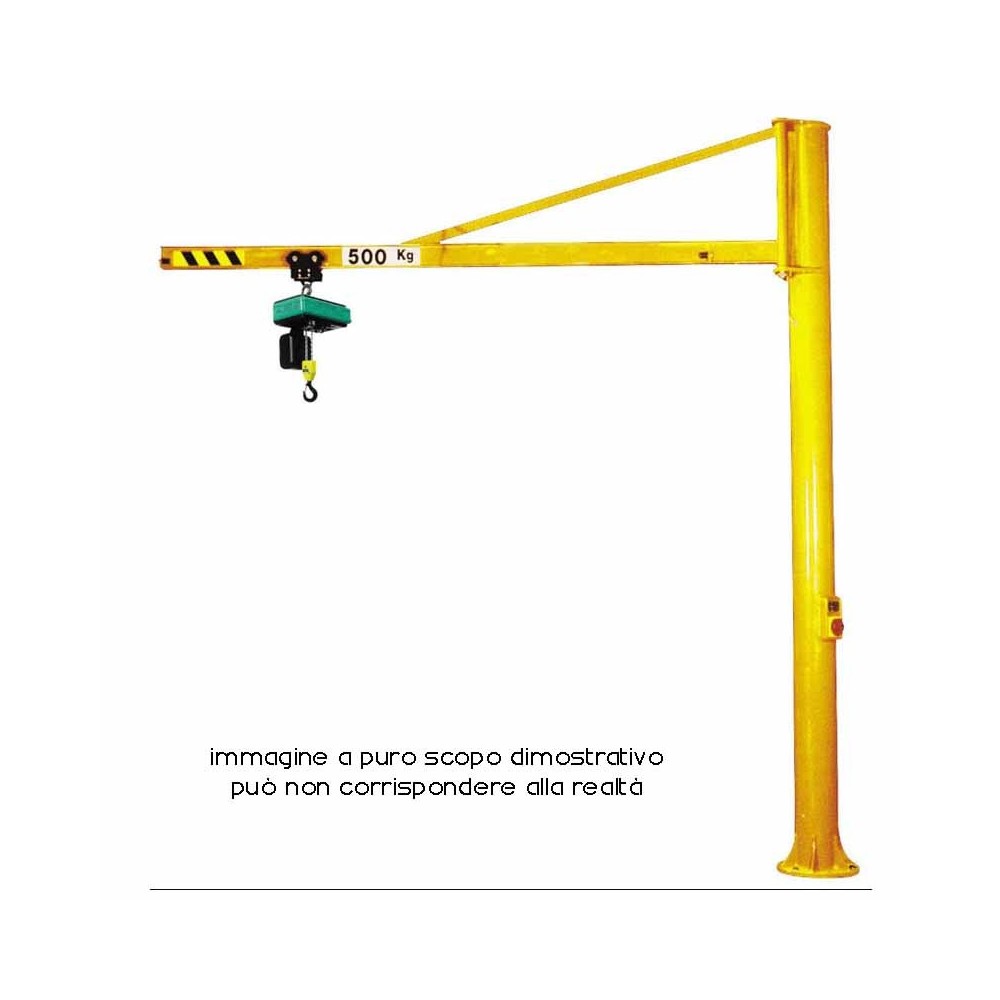

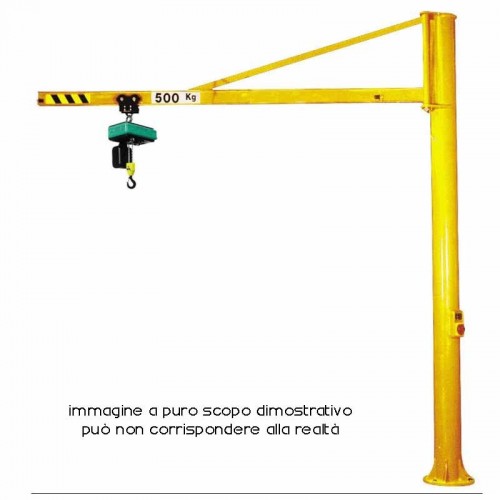

POTENCE À COLONNE EN POUTRE TIRANTATA DE 4 m DE HAUT AS CARLO SAPORITI
POTENCE FIXEE SUR COLONNE AVEC UN BRAS DANS UNE POUTRE D'ATTACHE
La grue à colonne Saporiti est livrée avec une couche de peinture antirouille et une couche de chromate de zinc pour la finition, afin d'être très résistante aux agents extérieurs.
La potence est une structure formée d'une simple poutre articulée à un pilier. Dans la version colonne, le pilier consiste en une colonne en acier spécialement placée, tandis que dans la version console, un pilier en béton armé préexistant est utilisé. La colonne est en acier profilé et le bras est en acier profilé normal. La spécificité de la grue à colonne est son installation : la colonne est fixée au sol au moyen d'une plaque très épaisse sur laquelle sont percés les trous de fixation qui rejoignent la plaque de fondation. Pour la fixation au sol, des cages de fondation spéciales sont fournies avec des tirants filetés, adaptés à tout type de colonne. LA PLAQUE DE FONDATION ET LES TIGES SONT EN VENTE SÉPARÉMENT, voir sous accessoires.

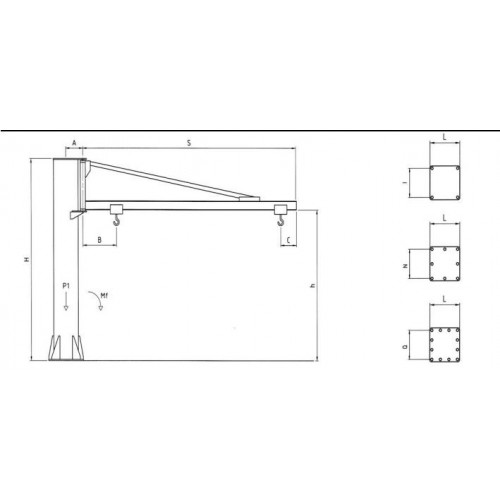

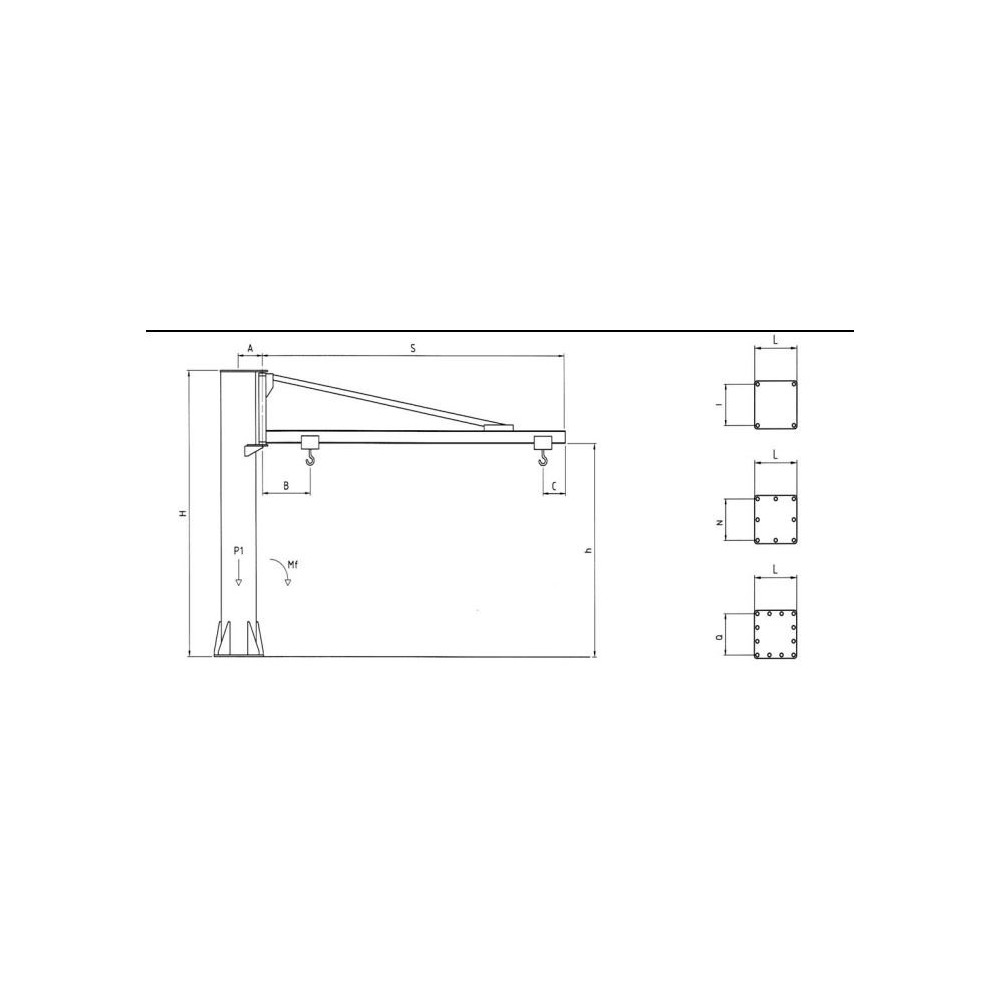

Dans la feuille jointe, vous trouverez le schéma de la base de fondation et des boulons pour les grues à colonne. Pour le choix de la solution la plus adaptée, vous pouvez vous faire aider par notre technicien en contactant le service client à info@dinamitek.com
La connexion entre la poutre et la colonne est réalisée de telle manière que la rotation de la poutre elle-même est possible, grâce à des broches qui tournent sur des roulements. Sur la poutre, qui est la piste, se trouve l'unité de translation à laquelle est reliée l'unité de levage. Ce n'est autre que le chariot et son palan. La poutre est supportée par un tirant supérieur qui se connecte à l'axe de pivotement vertical. Choisir d'adopter une grue avec un bras de poutre soutenu par un tirant, c'est adopter une structure légère, avec une capacité de rotation très fluide même avec une capacité et une portée considérables.
Fonctionnement de la potence à colonne
La manutention de la charge s'effectue en trois actions : la grue soulève la charge verticalement à l'aide du crochet de l'unité de levage (palan). Vient ensuite la translation avec le chariot-transfert, et enfin la rotation selon l'axe radial de rotation du bras. La rotation du bras s'effectue donc en poussant et couvre une zone de 270 degrés sur toute la longueur du bras. Grâce au dispositif de freinage réglable, la rotation de poussée du bras peut être ajustée.
Les conditions d'utilisation et les limites d'utilisation à respecter sont indiquées dans la notice d'utilisation.
Caractéristiques de la grue SAPORITI : ce sont des équipements professionnels certifiés, conçus et fabriqués conformément à la directive communautaire sur les machines n° 2006/42/CE (en Italie, décret législatif n° 17/2010). Les potences à colonne sont équipées d'un marquage CE, d'une déclaration de conformité CE ou d'une déclaration du fabricant, d'un certificat d'essai/d'aptitude à l'emploi et d'un manuel d'instructions pour l'utilisation.
L'unité de déplacement et l'unité de levage ne sont pas incluses avec la grue : par conséquent, le chariot et le palan ne sont pas inclus dans la fourniture. Le palan peut être acheté séparément, la gamme de palans électriques type PT PHOLGOR est disponible
