Palan électrique à chaîne vt type chariot à translation mécanique, alimentation en courant triphasé à une vitesse de levage PHOLGOR .
Tension d'alimentation 380/50V/Hz. Moteur triphasé asynchrone auto-freinant à polarité unique
Commandes basse tension 48V
Attrape-chaîne pour chaîne de ralenti inclus. C'est un sac souple en matière plastique
Palan électrique à chaîne pour le levage vertical de charges libres dans l'espace, avec chariot à chaîne mécanique
Les chariots translatent la charge horizontalement le long de l'axe longitudinal de la poutre coulissante positionnée en hauteur. La poutre coulissante est en double T
Le palan et le chariot ont un indice de protection IP 45 et une isolation de classe "F"

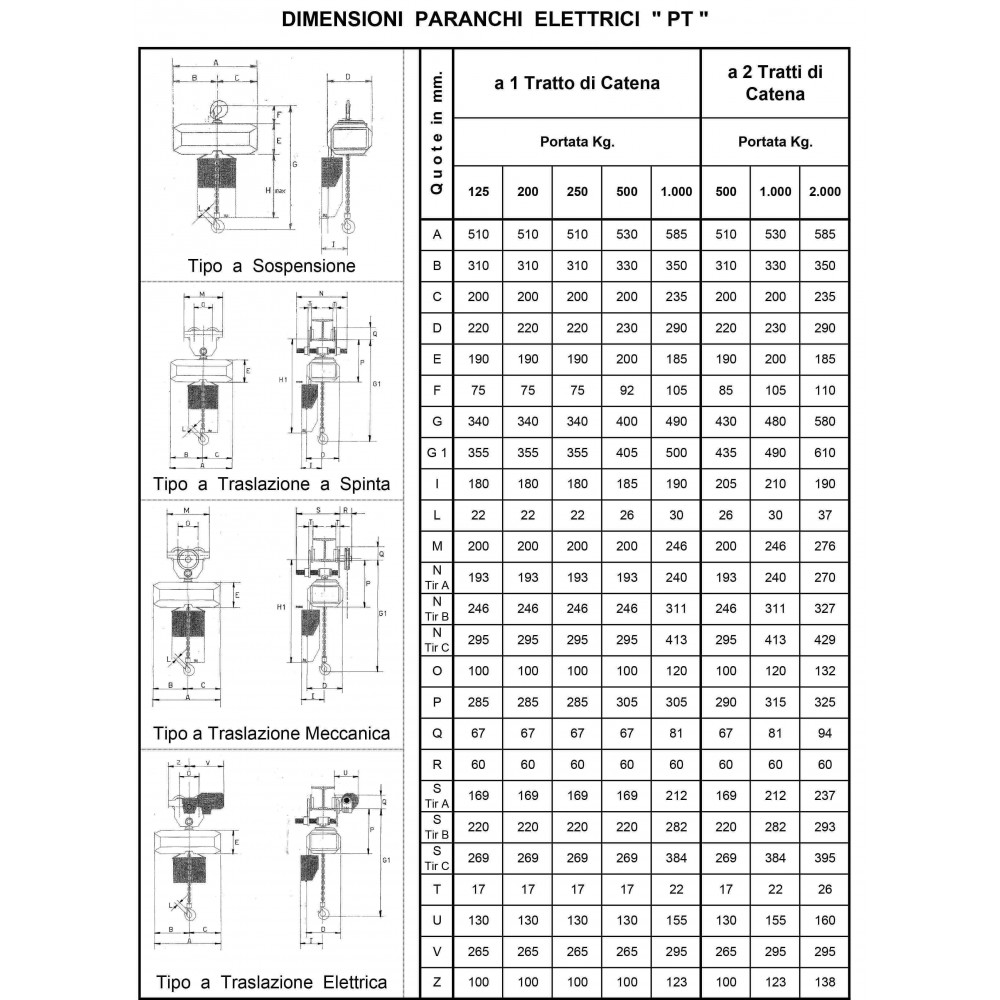

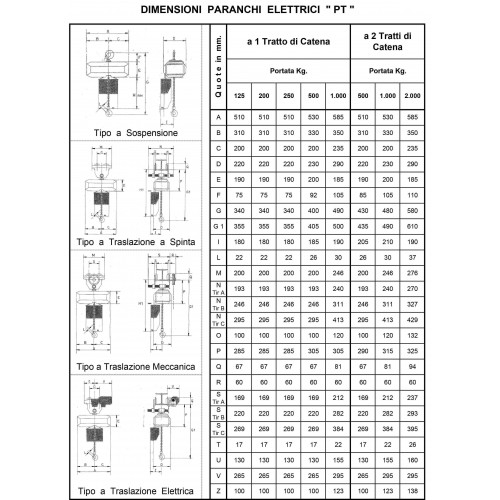

Les versions suivantes sont disponibles
vt 85 : capacité Kg 125 avec 1 section de chaîne, vitesse de levage/translation m/min 8, puissance Kw0,4, poids (avec ~3 m de chaîne) Kg 43
vt 90 : capacité Kg 200 avec 1 section de chaîne, vitesse de levage/translation m/min 8, puissance Kw0,4, poids (avec ~3 m de chaîne) Kg 43
vt 95 : capacité Kg 250 avec 1 section de chaîne, vitesse de levage/translation m/min 8, puissance Kw0,4, poids (avec ~3 m de chaîne) Kg 43
vt 100 : capacité Kg 500 avec 1 section de chaîne, vitesse de levage/translation m/min 8, puissance Kw0,9, poids (avec ~3 m de chaîne) Kg 51
vt 105 : capacité Kg 1000 avec 1 section de chaîne, vitesse de levage/translation m/min 6,3, puissance Kw1,6, poids (avec ~3 m de chaîne) Kg 78
vt 110 : capacité Kg 500 avec 2 brins de chaîne, vitesse de levage/translation m/min 4, puissance Kw0,4, poids (avec ~3 m de chaîne) Kg 46
vt 115 : capacité Kg 1000 avec 2 brins de chaîne, vitesse de levage/translation m/min 4, puissance Kw0,9, poids (avec ~3 m de chaîne) Kg 59
vt 120 : capacité Kg 2000 avec 2 brins de chaîne, vitesse de levage/translation m/min 3,15, puissance Kw1,6, poids (avec ~3 m de chaîne) Kg 94
Ci-dessous le cadre des conditions environnementales d'utilisation :
.Température de fonctionnement min -10 degrés max +40 degrés centigrades
.Humidité relative maximale 85 %
.Altitude maximale 1000 mètres au-dessus du niveau de la mer
.Noise dB(A) : moins de 80 décibels
caractéristiques des palans :
Le palan a un corps en alliage léger. Le carter de la boîte de vitesses est fermé dans un bain de graisse, avec les engrenages en acier traité thermiquement, qui tournent grâce à des roulements à billes. L'écrou de chargement en nid d'abeille est fraisé dans de l'acier.
La chaîne à anneaux est très résistante, en acier avec un traitement spécial anti-usure qui rend la surface encore plus dure. Le crochet à haute résistance est en acier embouti. Celui du bas tourne sur des roulements à billes. Un mousqueton de sécurité très utile empêche le décrochage.
Le limiteur de charge et le fin de course de levage sont très utiles pour la sécurité de l'opérateur et du matériel soulevé. Le limiteur de charge est un dispositif à friction qui arrête le mouvement en cas de surcharge ; le fin de course de levage est un dispositif électrique qui limite la course maximale vers le haut et vers le bas.
Le chariot a des plaques d'appui en acier. Chaque plaque a deux broches qui accueillent les deux roues. Les roues sont usinées et fabriquées en fonte; ils ont un bord de guidage et peuvent tourner grâce à des roulements à billes. Les plaques doivent être connectées à la poutre coulissante; les tirants réglables permettent d'adapter la connexion en fonction de la largeur de la semelle de la poutre elle-même. Les tirants réglables sont équipés de rondelles d'ajustage et de contre-écrous ; ils disposent également d'un dispositif de sécurité contre le dévissage.
Le palan électrique à chaîne type vt avec chariot de translation mécanique est équipé d'un volant de manœuvre en fonte. Le mouvement au niveau des roues provient du mouvement de la chaîne. La chaîne de commande est en acier galvanisé, elle est donc très résistante à l'usure.
Produit conforme à la Directive Machines Communautaire N 2006/42/CE et à la Directive Basse Tension 2006/95/CE et à la Directive Electromagnétique 2004/108/CE
Avec:
Déclaration de conformité CE (ou déclaration du fabricant)
certificat d'essai ou d'aptitude à l'emploi
mode d'emploi
