Polipasto eléctrico de cadena tipo carro vt con traslación eléctrica, alimentación trifásica con dos velocidades de elevación PHOLGOR .
El polipasto tiene el marcado CE, se suministra con la declaración CE de conformidad o la declaración del fabricante; Certificado de ensayo o idoneidad para el uso y manual de instrucciones.
Los polipastos PHOLGOR se fabrican de conformidad con la Directiva de maquinaria comunitaria n.º 2006/42/CE, la Directiva de baja tensión 2006/95/CE y la Directiva de compatibilidad electromagnética 2004/108/CE
Los puntos fuertes del polipasto PHOLGOR son:
- tensión de alimentación 380/50 V/Hz grado de protección IP 45 y clase de aislamiento "F". el motor es asíncrono y autofrenante con doble polaridad
- Mandos de baja tensión 48 V en botonera colgante, grado de protección IP 55 y pulsador de parada de emergencia
- colector de cadena incluido: bolsa de plástico blando para alojar la cadena inactiva
- limitador de carga por fricción que detiene el movimiento en caso de sobrecarga
- final de carrera de elevación eléctrico que limita la carrera máxima tanto hacia arriba como hacia abajo
El polipasto vt tiene un cuerpo de aleación ligera con una caja de engranajes de reducción cerrada en baño de grasa. El reductor tiene engranajes de acero tratado térmicamente, giratorios gracias a rodamientos de bolas. La tuerca de carga de acero fresado está hecha de panales.

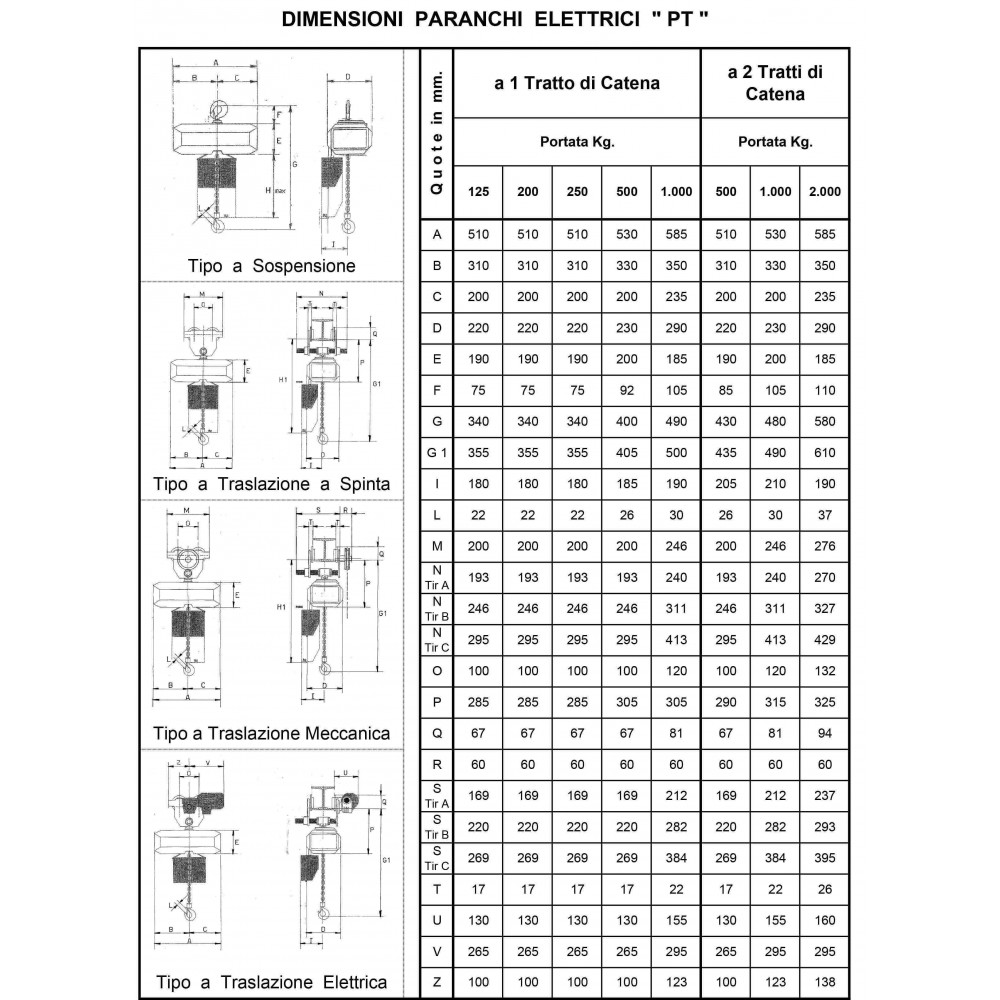

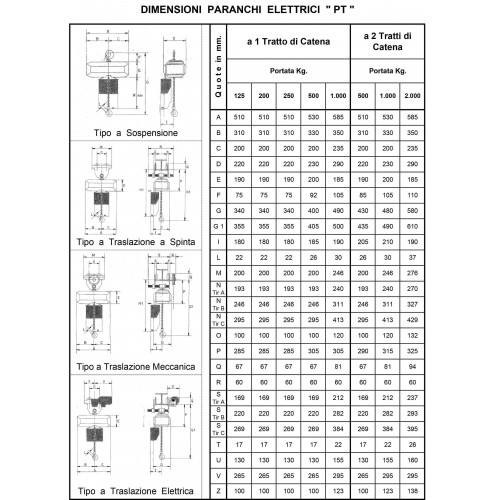

Los siguientes tamaños están disponibles
vt 245: capacidad Kg 125 con 1 tramo de cadena, velocidad de elevación/traslación m/min 8-2,7/19, potencia kW0,4-0,13/0,12, peso (con ~3 m de cadena) Kg 50
vt 250: capacidad Kg 200 con 1 tramo de cadena, velocidad elevación/traslación m/min 8-2,7/19, potencia kW0,4-0,13/0,12, peso (con ~3 m de cadena) Kg 50
vt 255: capacidad Kg 250 con 1 tramo de cadena, velocidad elevación/traslación m/min 8-2,7/19, potencia kW0,4-0,13/0,12, peso (con ~3 m de cadena) Kg 50
vt 260: capacidad Kg 500 con 1 tramo de cadena, velocidad elevación/traslación m/min 8-2,7/19, potencia kW0,9-0,13/0,12, peso (con ~3 m de cadena) Kg 58
vt 265: capacidad Kg 1000 con 1 tramo de cadena, velocidad elevación/traslación m/min 6,3-1,9/21, potencia kW1,6-0,55/0,25, peso (con ~3 m de cadena) Kg 85
vt 270: capacidad Kg 500 con 2 tramos de cadena, velocidad elevación/traslación m/min 4-1,3/19, potencia kW0,4-0,13/0,12, peso (con ~3 m de cadena) Kg 53
vt 275: capacidad Kg 1000 con 2 tramos de cadena, velocidad elevación/traslación m/min 4-1,3/21, potencia kW0,9-0,13/0,25, peso (con ~3 m de cadena) Kg 66
vt 280: capacidad Kg 2000 con 2 tramos de cadena, velocidad elevación/traslación m/min 3,15-0,8/16, potencia kW1,6-0,55/0,25, peso (con ~3 m de cadena) Kg 102
A continuación se muestra el marco de las condiciones ambientales de uso:
.Temperatura de funcionamiento min -10 grados max +40 grados centígrados
.Humedad relativa máxima 85 %
.Altitud máxima 1000 metros sobre el nivel del mar
.Ruido dB(A): menos de 80 decibelios
El carro está equipado con placas portacables de acero. Cada placa tiene dos pernos para soportar las ruedas. Dos ruedas están equipadas con una corona dentada. Todas las ruedas son de hierro fundido mecanizado mecánicamente. Las ruedas están equipadas con una brida guía y giran sobre cojinetes de bolas. Las placas de apoyo deben ajustarse de acuerdo con el ancho de la brida de la viga deslizante. Este ajuste se realiza mediante los tirantes regulables, que están equipados con arandelas de calce, tuercas de apriete y el importantísimo dispositivo de seguridad contra el desatornillamiento.
El carro eléctrico tiene un motor con velocidad autofrenante. El reductor de traslación tiene engranajes de acero tratado térmicamente y gira sobre cojinetes de bolas.
La cadena de anillos es de gran rendimiento, en acero de alta resistencia, endurecido aún más por el tratamiento antidesgaste.
El gancho de alta resistencia está hecho de acero estampado y tiene un mosquetón de seguridad contra el desenganche. El inferior gira gracias a rodamientos de bolas.
Los polipastos de cadena están destinados únicamente a la elevación vertical de cargas libres en el espacio. El polipasto de cadena tipo vt tiene un carro de traslación eléctrico. El carro se traslada horizontalmente a lo largo del eje longitudinal de la viga doble T. La viga deslizante se coloca en una altura.
