GRU A BANDIERA FISSATA A MENSOLA CON BRACCIO A TRAVE A SBALZO

La gru a bandiera è una struttura formata da una trave che viene incernierata al pilastro, in modo che possa ruotare. PER L'ANCORAGGIO USARE LE CONTROSTAFFE PER PILASTRO, le trovi alla voce accessori. La trave è la via di corsa dell'unità di traslazione che a sua volta è collegata all'unità di sollevamento.

La gru senza colonna viene fissata direttamente ad un pilastro di cemento armato già presente nell'ambiente di lavoro.

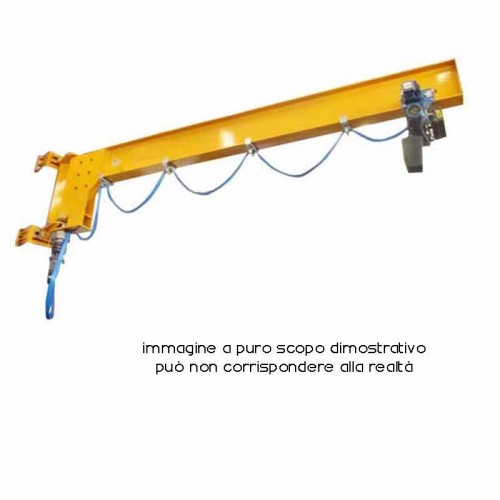

La gru a mensola SAPORITI è composta da un braccio in profilato normale di acciaio e di un attacco mensola che è dove viene fissata la gru e la sua rotazione alla struttura portante. L'adattamento della mensola al pilastro di sostegno avviene con apposite viti 8G e con staffe scelte per lo specifico caso. Per questo si raccomanda di contattare il servizio clienti info@dinamitek.comper valutare la soluzione più adatta all'esigenza del caso.

La struttura, dunque, risolve la movimentazione del carico in 3 azioni: sollevamento, traslazione del carrello e rotazione del braccio. La gru solleva verticalmente il carico tramite il gancio dell'unità di sollevamento (paranco). La traslazione, tramite l'unità di traslazione-carrello, avviene lungo l'asse radiale di rotazione del braccio, in un'area delimitata dal raggio di rotazione del braccio stesso.

L'unità di traslazione e l'unità di sollevamento non sono comprese con la gru: nella fornitura, dunque, non sono inclusi il carrello e il paranco. Il paranco è possibile acquistarlo separatamente, è disponibile la gamma di paranchi elettrici tipo PT PHOLGOR

Le azioni di movimentazione devono avvenire in condizioni di comprovata efficienza. Occorre rispettare i limiti di impiego della struttura e limitarsi all'uso consentito.

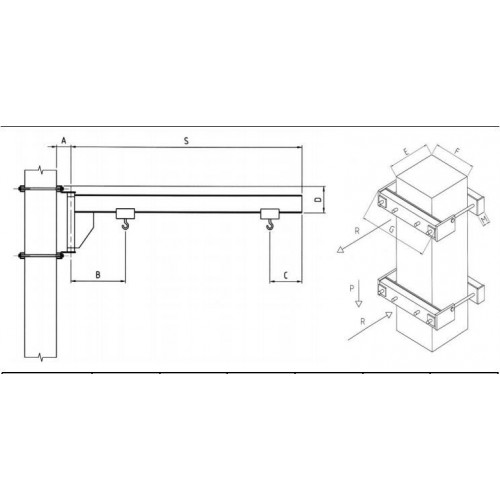

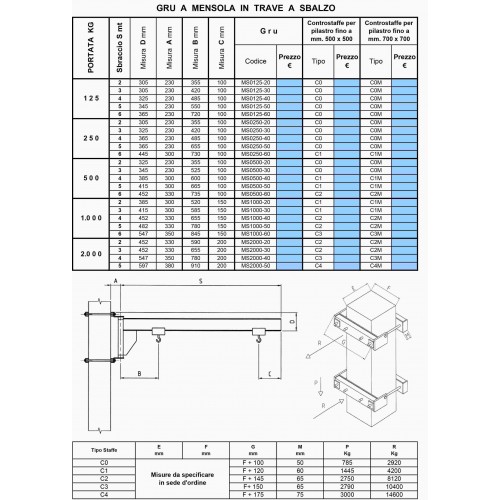

Nella scheda allegata trovi lo schema delle controstaffe per pilastro per le gru a colonna fissate a mensola.

La gru Saporiti è progettata e prodotta in conformità alla Direttiva Comunitaria Macchine N. 2006/42/CE (in Italia D.Lgs n. 17/2010)

Le gru sono dotate di marcatura CE, dichiarazione CE di conformità o di Dichiarazione del Fabbricante. Attestato di collaudo/Idoneità all'impiego, Manuale di istruzioni per l'uso.
