Paranco elettrico a catena tipo vt a carrello a traslazione elettrica, alimentazione a corrente trifase a due velocità di sollevamento PHOLGOR.
Il paranco ha la marcatura CE, viene fornito con dichiarazione CE di conformità o Dichiarazione del fabbricante; Attestato di collaudo o di idoneità all'impiego e manuale di istruzioni.
I paranchi PHOLGORsono realizzati in conformità alla Direttiva Comunitaria Macchine N. 2006/42/CE, alla Direttiva Bassa Tensione 2006/95/CE e alla Direttiva Compatibilità Elettromagnetica 2004/108/CE
I punti di forza del paranco PHOLGORsono:
- tensione di alimentazione 380/50 V/Hz grado di protezione IP 45 e classe di isolamento "F". il motore è asincrono e autofrenante a doppia polarità
- comandi a bassa tensione 48 V su pulsantiera pensile, grado di protezione IP 55 e pulsante di arresto di emergenza
- raccogli catena compreso: sacco morbido in materiale plastico per ospita la catena inattiva
- limitatore di carico a frizione che arresta il movimento in caso di sovraccarico
- finecorsa di sollevamento elettrico che delimita la massima corsa sia in salita che in discesa
Il paranco vt ha il corpo in lega leggera con carcassa del riduttore chiusa a bagno di grasso. Il riduttore ha gli ingranaggi in acciaio termicamente trattato, girevole grazie ai cuscinetti a sfera. La noce di carico fresata in acciaio è realizzata in alveoli.

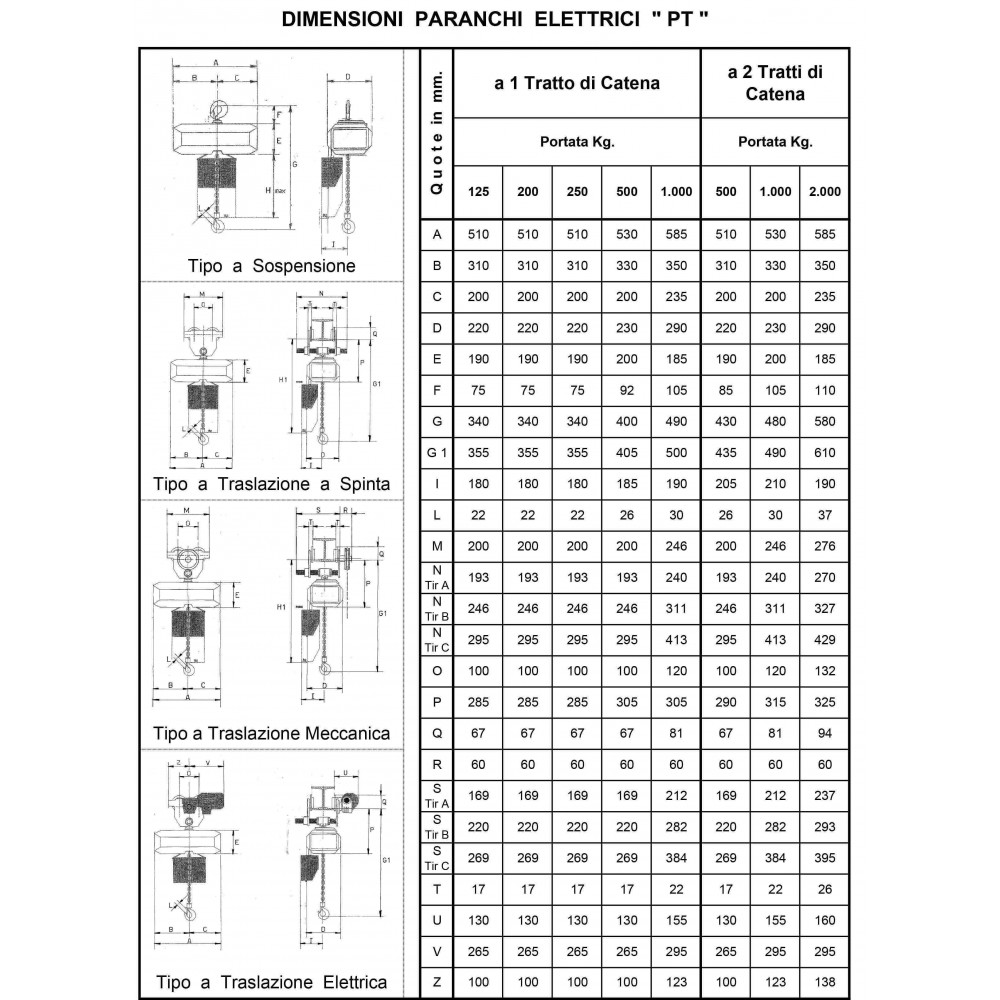

Disponibili le seguenti misure
vt 245: portata Kg 125 con 1 tratto di catena, velocità di sollevamento/traslazione m/min 8-2.7/19, potenza Kw0.4-0.13/0.12, peso (con ~3 m di catena) Kg 50
vt 250: portata Kg 200 con 1 tratto di catena, velocità di sollevamento/traslazione m/min 8-2.7/19, potenza Kw0.4-0.13/0.12, peso (con ~3 m di catena) Kg 50
vt 255: portata Kg 250 con 1 tratto di catena, velocità di sollevamento/traslazione m/min 8-2.7/19, potenza Kw0.4-0.13/0.12, peso (con ~3 m di catena) Kg 50
vt 260: portata Kg 500 con 1 tratto di catena, velocità di sollevamento/traslazione m/min 8-2.7/19, potenza Kw0.9-0.13/0.12, peso (con ~3 m di catena) Kg 58
vt 265: portata Kg 1000 con 1 tratto di catena, velocità di sollevamento/traslazione m/min 6.3-1.9/21, potenza Kw1.6-0.55/0.25, peso (con ~3 m di catena) Kg 85
vt 270: portata Kg 500 con 2 tratti di catena, velocità di sollevamento/traslazione m/min 4-1.3/19, potenza Kw0.4-0.13/0.12, peso (con ~3 m di catena) Kg 53
vt 275: portata Kg 1000 con 2 tratti di catena, velocità di sollevamento/traslazione m/min 4-1.3/21, potenza Kw0.9-0.13/0.25, peso (con ~3 m di catena) Kg 66
vt 280: portata Kg 2000 con 2 tratti di catena, velocità di sollevamento/traslazione m/min 3.15-0.8/16, potenza Kw1.6-0.55/0.25, peso (con ~3 m di catena) Kg 102
Di seguito il quadro delle condizioni ambientali di impiego:
.Temperatura di esercizio min -10 gradi max + 40 gradi centigradi
.Umidità relativa massima 85 %
.Altitudine massima 1000 metri sul livello del mare
.Rumorosità dB (A): inferiore a 80 decibel
Il carrello è dotato di piastre portanti in cavo di acciaio. Ogni piastra ha due perni per supportare le ruote. Due ruote sono dotate di corona dentata. Tutte le ruote sono in fusione di ghisa lavorate meccanicamente. Le ruote sono dotate di bordino di guida e sono girevoli sui cuscinetti a sfera. Le piastre portanti hanno bisogno di essere regolate in funzione della larghezza dell'ala della trave di scorrimento. Questa regolazione avviene tramite i tiranti regolabili, che sono dotati di rondelle di spessorazione, di dadi di serraggio e dell'importantissimo dispositivo di sicurezza contro lo svitamento.
Il carrello elettrico ha il motore ad una velocità autofrenante. Il riduttore di traslazione ha gli ingranaggi in acciaio termicamente trattato, ed è girevole su cuscinetti a sfera.
La catena ad anelli è molto performante, in acciaio ad alta resistenza, ulteriormente indurita dal trattamento antiusura.
Il gancio ad alta resistenza è in acciaio stampato ed ha il moschettone di sicurezza contro lo sganciamento. Quello inferiore è girevole grazie ai cuscinetti a sfera
I paranchi a catena sono destinati esclusivamente al sollevamento verticale di carichi liberi nello spazio. Il paranco a catena tipo vt ha il carrello a traslazione elettrica. Il carrello trasla orizzontalmente lungo l'asse longitudinale della trave a doppia T. la trave di scorrimento è posizionata in quota.
