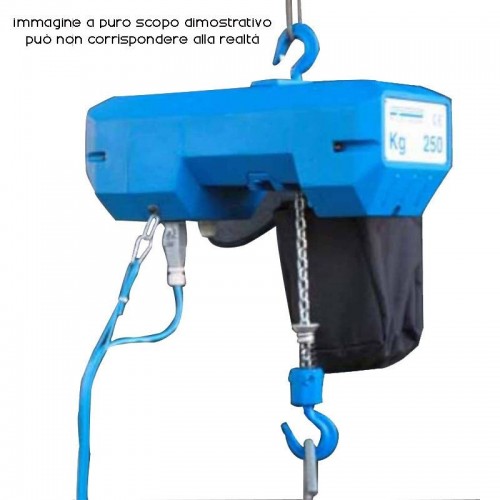

Paranco elettrico a catena tipo vt a sospensione, alimentazione a corrente trifase a una velocità di sollevamento PHOLGOR
Disponibili
vt 5: portata Kg 125 con 1 tratto di catena, velocità di sollevamento/traslazione m/min 8, potenza Kw0.4, peso (con ~3 m di catena) Kg 35
vt 10: portata Kg 200 con 1 tratto di catena, velocità di sollevamento/traslazione m/min 8, potenza Kw0.4, peso (con ~3 m di catena) Kg 35
vt 15: portata Kg 250 con 1 tratto di catena, velocità di sollevamento/traslazione m/min 8, potenza Kw0.4, peso (con ~3 m di catena) Kg 35
vt 20: portata Kg 500 con 1 tratto di catena, velocità di sollevamento/traslazione m/min 8, potenza Kw0.9, peso (con ~3 m di catena) Kg 43
vt 25: portata Kg 1000 con 1 tratto di catena, velocità di sollevamento/traslazione m/min 6.3, potenza Kw1.6, peso (con ~3 m di catena) Kg 66
vt 30: portata Kg 500 con 2 tratti di catena, velocità di sollevamento/traslazione m/min 4, potenza Kw0.4, peso (con ~3 m di catena) Kg 38
vt 35: portata Kg 1000 con 2 tratti di catena, velocità di sollevamento/traslazione m/min 4, potenza Kw0.9, peso (con ~3 m di catena) Kg 47
vt 40: portata Kg 2000 con 2 tratti di catena, velocità di sollevamento/traslazione m/min 3.15, potenza Kw1.6, peso (con ~3 m di catena) Kg 75
Soluzione di pregio per il sollevamento verticale di carichi liberi nello spazio. Paranco elettrico a catena a 1 velocità. Adatta per carichi leggeri. Si raccomanda di rispettare tutti i paramenti d'uso e di osservare le dovute norme di sicurezza.
In un paranco a catena sono 2 le componenti fondamentali: il paranco e la catena. Di seguito le caratteristiche dei 2 elementi
Il corpo del paranco è in lega leggera con la carcassa del riduttore chiusa a bagno di grasso. Il riduttore ha gli ingranaggi in acciaio termicamente trattato. Gli ingranaggi sono girevoli grazie ai cuscinetti a sfera. La noce di carico è realizzata ad alveoli, fresata in acciaio. Il gancio è in acciaio stampato ad alta resistenza. Quello inferiore è girevole grazie ai cuscinetti a sfera, ed ha il moschettone di sicurezza contro lo sganciamento.
La catena ad anelli è realizzata in acciaio ad alta resistenza. Grazie al trattamento antiusura è indurita in superficie per una lunga durata. Il raccogli catena è un sacco morbido realizzato in materiale plastico, in cui risiede la catena inattiva.
Il paranco è dotato di un sistema di sicurezza molto efficace: il limitatore di carico. Consiste in un dispositivo a frizione che interviene fermando i movimenti dell'attrezzatura in caso di sovraccarico. Altro dispositivo molto utile, anche ai fini della sicurezza per il carico e gli operatori, è il finecorsa di sollevamento: un dispositivo elettrico che delimita la massima corsa in salita e in discesa.
Il paranco presenta un livello di protezione IP 45 con classe di isolamento "F" che rappresenta la temperatura massima appropriata per quel prodotto nelle condizioni normali di esercizio. La classe F corrisponde ad una temperatura di 155 gradi centigradi. La temperatura di funzionamento influenza notevolmente l'invecchiamento soprattutto dei materiali isolanti, conoscere questo parametro è importante ai fini di un buon utilizzo dell'apparecchiatura. Il grado di protezione IP 45 indica che è protetto contro l'ingresso di oggetti solidi più grandi di 1 mm di diametro ed è protetto contro getti d'acqua pompati da qualsiasi direzione.
Il paranco è alimentato a corrente elettrica alternata con tensione trifase 220/380 V - 50 H. Il motore del paranco è trifase asincrono, a una polarità ed autofrenante per la massima sicurezza del carico e degli operatori.
I comandi a bassa tensione 48 V, pulsantiera pensile in BT, hanno livello di protezione IP 55
Di seguito il quadro delle condizioni ambientali di impiego, da rispettare rigorosamente
Temperatura di esercizio min -10 gradi max + 40 gradi centigradi
Umidità relativa massima 85 %
Altitudine massima 1000 metri sul livello del mare
Rumorosità dB (A): inferiore a 80 decibel
Il paranco ha la marcatura CE, viene fornito con dichiarazione CE di conformità o Dichiarazione del fabbricante; Attestato di collaudo o di idoneità all'impiego e manuale di istruzioni.
I paranchi PHOLGORsono realizzati in conformità alla Direttiva Comunitaria Macchine N. 2006/42/CE, alla Direttiva Bassa Tensione 2006/95/CE e alla Direttiva Compatibilità Elettromagnetica 2004/108/CE
