Palan électrique à chaîne type vt chariot à pousser, alimentation triphasée à une vitesse de levage PHOLGOR
Disponible
vt 125 : capacité Kg 125 avec 1 section de chaîne, vitesse de levage/translation m/min 8, puissance Kw0,4, poids (avec ~3 m de chaîne) Kg 40
vt 130 : capacité Kg 200 avec 1 section de chaîne, vitesse de levage/translation m/min 8, puissance Kw0,4, poids (avec ~3 m de chaîne) Kg 40
vt 135 : capacité Kg 250 avec 1 section de chaîne, vitesse de levage/translation m/min 8, puissance Kw0,4, poids (avec ~3 m de chaîne) Kg 40
vt 140 : capacité Kg 500 avec 1 section de chaîne, vitesse de levage/translation m/min 8, puissance Kw0,9, poids (avec ~3 m de chaîne) Kg 48
vt 145 : capacité Kg 1000 avec 1 section de chaîne, vitesse de levage/translation m/min 6,3, puissance Kw1,6, poids (avec ~3 m de chaîne) Kg 75
vt 150 : capacité Kg 500 avec 2 brins de chaîne, vitesse de levage/translation m/min 4, puissance Kw0,4, poids (avec ~3 m de chaîne) Kg 43
vt 155 : capacité Kg 1000 avec 2 brins de chaîne, vitesse de levage/translation m/min 4, puissance Kw0,9, poids (avec ~3 m de chaîne) Kg 56
vt 160 : capacité Kg 2000 avec 2 brins de chaîne, vitesse de levage/translation m/min 3,15, puissance Kw1,6, poids (avec ~3 m de chaîne) Kg 91

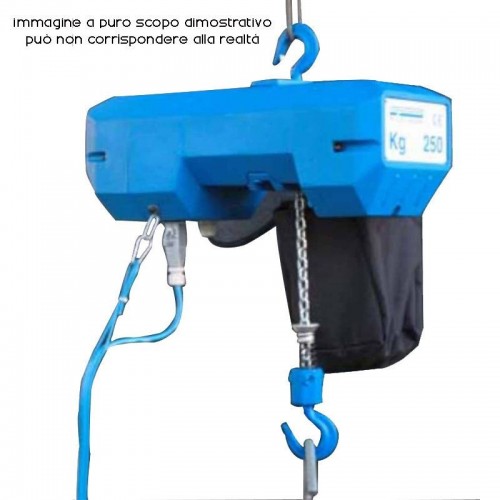

Solution précieuse pour le levage vertical de charges libres dans l'espace. Palan électrique à chaîne à 1 vitesse avec chariot manuel à poussée. Convient aux charges légères car la translation horizontale s'effectue en poussant manuellement la charge. La translation du chariot s'effectue selon l'axe longitudinal de la poutre coulissante positionnée en hauteur. La poutre est de type double T. Il est recommandé de respecter tous les vêtements d'usage et d'observer les normes de sécurité nécessaires.
Le palan est alimenté en courant alternatif avec tension triphasée 220/380 V - 50 H, tandis que la commande auxiliaire BT, boîte à boutons pendante, est alimentée en courant alternatif basse tension 48 V - 50 H. Le moteur du palan est triphasé asynchrone, avec une polarité et auto-freinant pour une sécurité maximale de la charge et des opérateurs.
Analysons les 3 composants fondamentaux : le palan et la chaîne et le chariot.
Le corps du palan est en alliage léger avec le carter de la boîte de vitesses fermé dans un bain de graisse. Le réducteur a des engrenages en acier traité thermiquement. Les engrenages sont rotatifs grâce à des roulements à billes. L'écrou de chargement est réalisé avec des alvéoles fraisées dans de l'acier. Le crochet est en acier embouti à haute résistance. Celui du bas tourne grâce à des roulements à billes, et dispose d'un mousqueton de sécurité contre le décrochage.
La chaîne à maillons est en acier à haute résistance. Grâce au traitement anti-usure, il est durci en surface pour une longue durée de vie. Le collecteur de chaîne est un sac souple en matière plastique, dans lequel réside la chaîne inactive.
Le chariot a des plaques d'appui en acier. Chaque plaque a deux goupilles pour supporter les deux roues. Les roues sont en fonte. Usinés mécaniquement, ils sont équipés d'un bord de guidage et de roulements à billes qui permettent la rotation. Pour faciliter la liaison avec les plaques d'appui, les tirants sont réglables en fonction de la largeur de l'aile de la poutre coulissante. Les tirants réglables sont équipés de rondelles d'épaisseur, d'écrous de blocage et d'une sécurité contre le dévissage. La chaîne de manœuvre est en acier galvanisé pour une résistance maximale à l'usure.
Le palan est équipé d'un système de sécurité très efficace : le limiteur de charge. Il est constitué d'un dispositif d'embrayage qui intervient en arrêtant les mouvements de l'équipement en cas de surcharge. Un autre dispositif très utile, également pour la sécurité de la charge et des opérateurs, est le fin de course de levage : un dispositif électrique qui limite la course maximale de montée et de descente.
Le palan et le chariot ont un niveau de protection IP 45 avec une classe d'isolation "F" qui représente la température maximale appropriée pour ce produit dans des conditions normales de fonctionnement. La classe F correspond à une température de 155 degrés Celsius. La température de fonctionnement influence fortement le vieillissement notamment des matériaux isolants, sachant que ce paramètre est important pour une bonne utilisation du matériel. Le degré de protection IP 45 signifie qu'il est protégé contre la pénétration d'objets solides de plus de 1 mm de diamètre et est protégé contre les jets d'eau pompés de toutes les directions. Le panneau à boutons-poussoirs fonctionne à basse tension, comme l'exige la réglementation sur la sécurité au travail, et est équipé d'un bouton d'arrêt d'urgence pratique. Le degré de protection du panneau de boutons poussoirs est IP55 ce qui signifie qu'il est protégé contre la poussière afin de ne pas gêner le fonctionnement de l'appareil. Il résiste à une dépression atmosphérique de 200 mm de colonne d'eau et à un débit d'air égal à 80 fois le volume de l'enceinte et est protégé contre les jets d'eau pompés de toutes directions.
Ci-dessous le cadre des conditions environnementales d'utilisation, qui doivent être strictement respectées
Température de fonctionnement min -10 degrés max +40 degrés centigrades
Humidité relative maximale 85%
Altitude maximale 1000 mètres au-dessus du niveau de la mer
Bruit dB(A) : moins de 80 décibels
Le palan porte le marquage CE, est fourni avec la déclaration de conformité CE ou la déclaration du fabricant ; Certificat d'essai ou d'aptitude à l'emploi et manuel d'instructions.
Les palans PHOLGOR sont fabriqués conformément à la directive communautaire sur les machines n° 2006/42/CE, la directive basse tension 2006/95/CE et la directive sur la compatibilité électromagnétique 2004/108/CE
