Efficacité et robustesse pour les grands formats

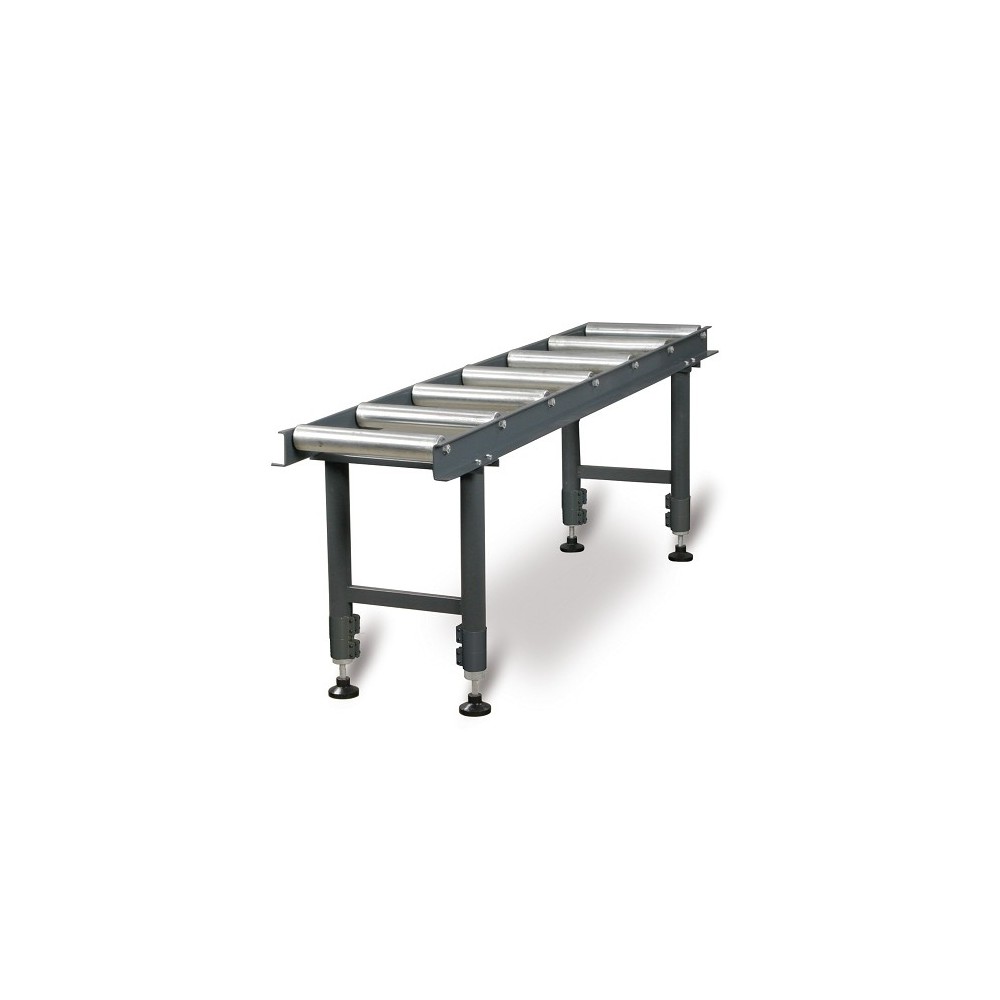

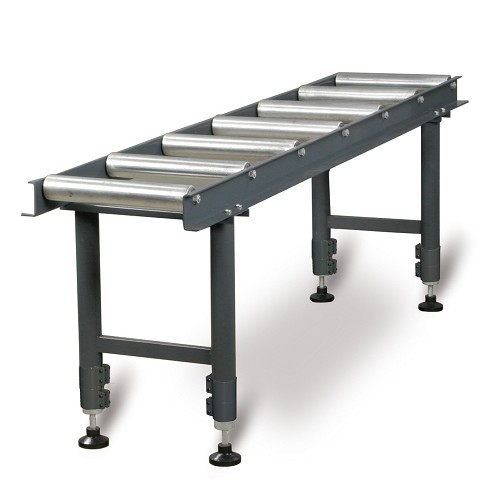

Le modèle MSR 7, optimisé pour l'usinage de pièces de grande taille, a été conçu pour répondre aux besoins des ateliers. Sa construction robuste et sa surface d'appui stable facilitent la manipulation de pièces longues et volumineuses, améliorant ainsi considérablement la sécurité et la précision de positionnement par rapport à l'outil de coupe.
Excellentes caractéristiques techniques
- Rouleaux haute résistance : La surface d'appui est constituée de rouleaux tubulaires en acier massif d'un diamètre de 60 mm , montés sur des roulements à billes des deux côtés pour assurer une rotation fluide même sous des charges élevées.
- Réglage polyvalent : La hauteur est facilement réglable dans une plage de 650 à 950 mm , permettant un alignement précis avec la surface de travail de diverses machines-outils.
- Conception modulaire : le support est modulable en longueur . Grâce au matériel de fixation fourni, plusieurs unités peuvent être assemblées pour créer des lignes de convoyage adaptées à tous les besoins de production.
- Compatible avec les systèmes LMS : La structure est conçue pour intégrer les systèmes de mesure de longueur LMS , transformant ainsi le simple support en un poste de travail de haute précision.
Domaines d'application
Le MSR 7 est l'accessoire indispensable pour les ateliers de menuiserie, de découpe des métaux et de travail du bois qui nécessitent un support universel stable et durable.
Données de référence technique
| Caractéristiques | Détail |
|---|
| Code produit | 057OP7611 (OPT057OP7611) |
| Charge statique maximale | 700 kg |
| Dimensions (L x l) | 2 000 x 440 mm |
| Hauteur réglable | 650 – 950 mm |
| Ø / Largeur des rouleaux de roulement | 60 mm / 360 mm |
| Poids net | 58 kg* |
*Remarque : le poids peut varier légèrement en fonction de la configuration spécifique des matériaux de fixation.
Équipement standard inclus :
- Rouleaux montés sur roulements dans un tube en acier massif.
- Matériel de fixation pour extension (modularité).
Accessoires optionnels recommandés :
- Système de mesure LMS 20 (Art. 057OP3852) : Longueur 2 000 mm.
- Plaque de liaison (Art. 335 7005) : Pour assembler plusieurs supports.
Choisir l'optimum, c'est s'appuyer sur des solutions d'ingénierie de haute qualité, fortes de l'expérience de LTF dans le secteur mécanique depuis 1965.
