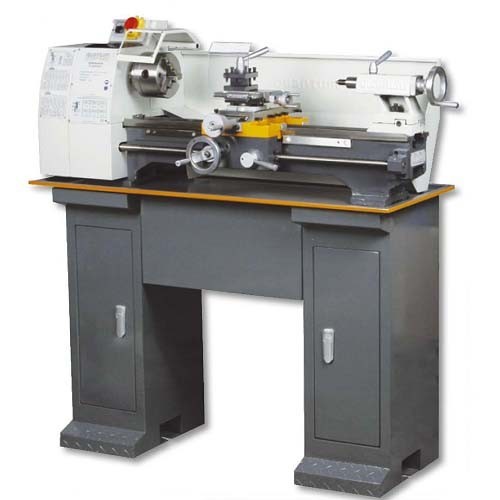

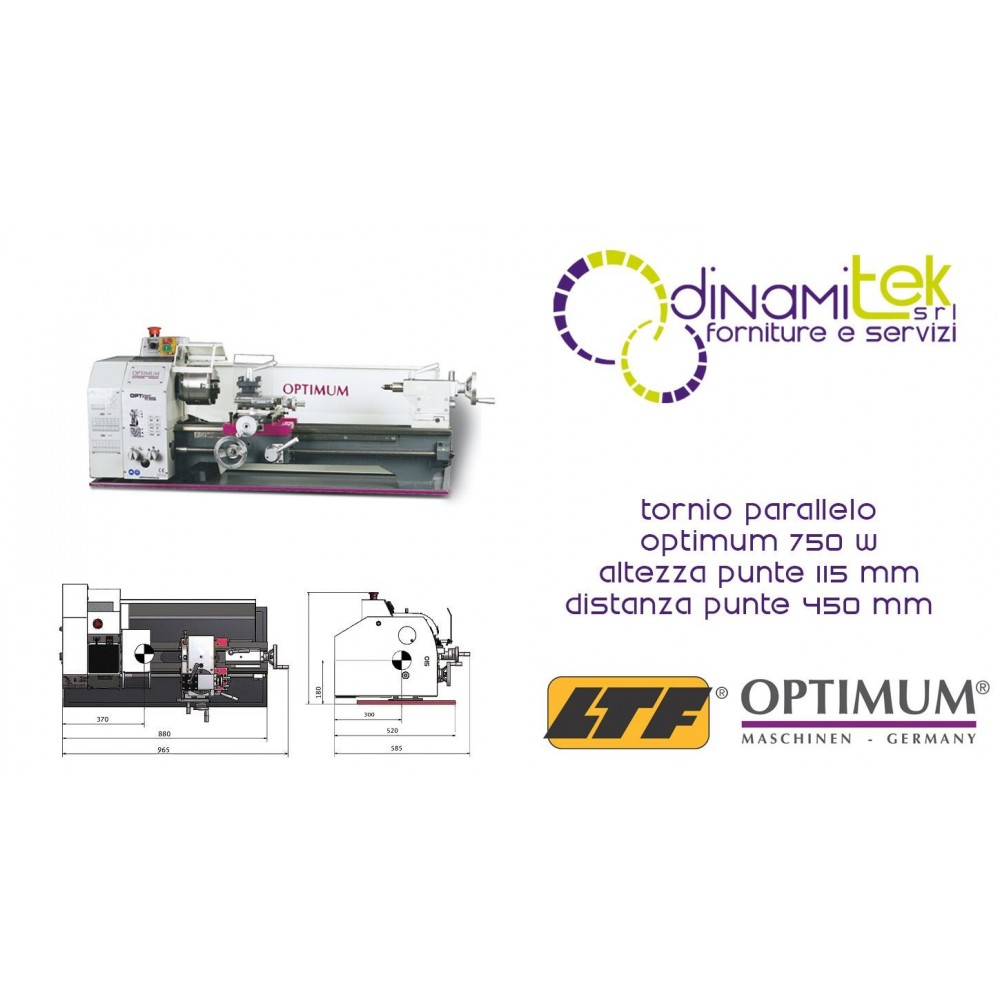

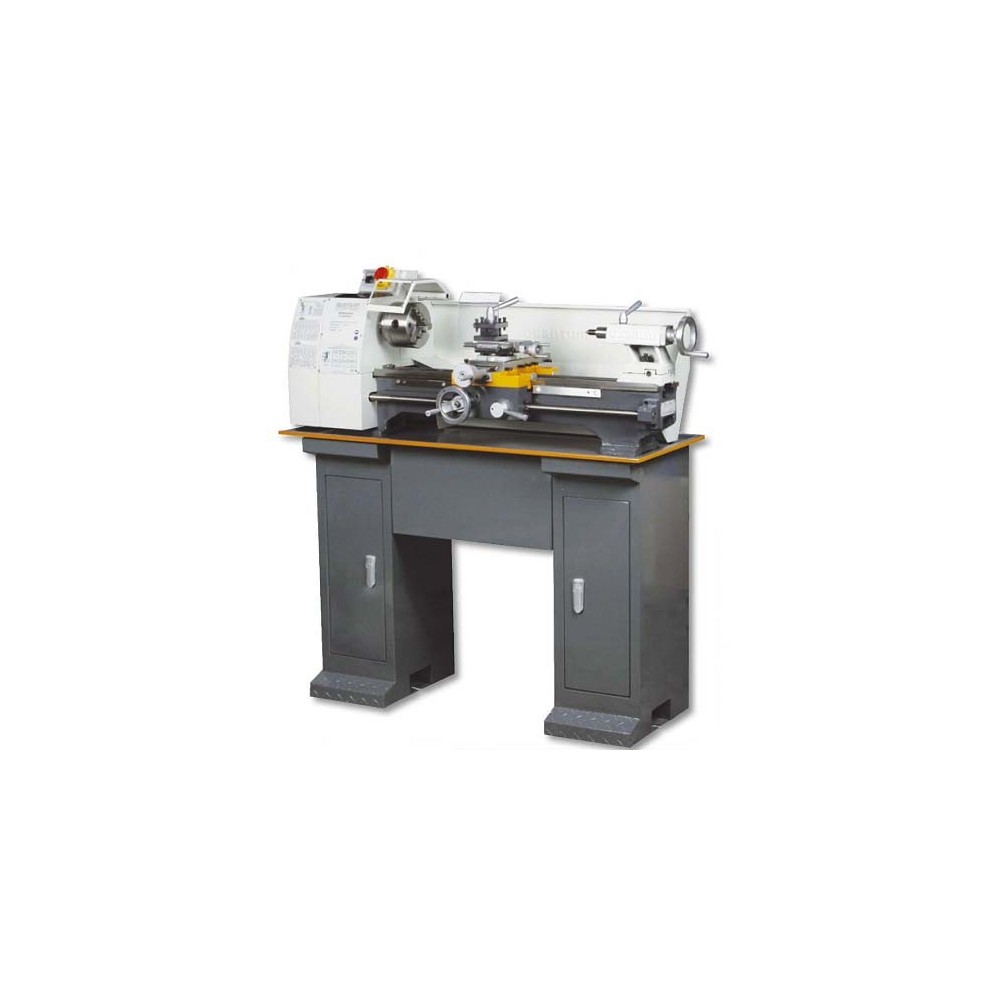

Tour TU2304 OPTIMUM à réglage de vitesse continu, code 050OP0320
ÉQUIPEMENT STANDARD
Mandrin à trois mors Ø 100 mm
Contre-pointes fixes CM 2 - CM 3
Crédence et bac à copeaux
Porte-outils à 4 compartiments
boîte de vitesses
Clés de service
Tour idéal pour le bricolage, avec des guides de banc trempés et rectifiés . Le banc en fonte grise prismatique est trempé par induction ( HRC 42-52 ) et rectifié avec précision. La vis-mère est montée sur roulements.
Pour le tournage conique , la contre-pointe peut être déplacée ; le jeu est de ±5 mm. La contre-pointe et le volant sont réglables par divisions fines de 0,02 mm.
La précision de concentricité d'autocentrage de ce tour est ≤ 0,05 mm, tandis que la précision de concentricité du nez de broche est ≤ 0,009 mm. Le sens de rotation (à droite ou à gauche) peut être facilement sélectionné depuis le panneau de commande.
Le changement de vitesse est assuré par des courroies trapézoïdales . Cela rend l'opération très simple et rapide.
Les glissières de précision réglables sont usinées et dotées de cales coniques pour un coulissement aisé. Les volants présentent une graduation fine, avec des divisions de 0,04/0,01 mm. Le porte-outil comporte 4 compartiments.
Le tour est équipé d'un engrenage pour le filetage. Les roulements sont à rouleaux coniques . La butée est logée dans le volant.
Pour la sécurité de l'utilisateur, le tour est équipé d'un interrupteur d'urgence et d'un relais de tension minimale.
Données techniques :
Puissance du moteur : 50 Hz – 750 W,
Hauteur de la pointe : 115 mm,
distance entre les extrémités : 450 mm,
diamètre de tournage sur banc : 230 mm,
Largeur de la palette : 135 mm,
Raccordement de la broche : diamètre 72 mm,
vitesse de broche : 125 – 2000 tr/min,
nombre de vitesses : 6,
Cône de broche : CM3,
passage de barre : diamètre 20 mm,
Course du curseur supérieur : 75 mm,
Course du chariot transversal : 120 mm,
Pas de filetage métrique : 0,4 – 3,5 mm/tr,
Filetage en pouces : 44 – 10 fil/1",
Hauteur de fixation du porte-outils à 4 compartiments : 14 x 14 mm,
Cône de contre-pointe : CM2,
Course de la contre-pointe/broche : 70 mm,
dimensions : 965 x 585 x 510 mm,
Poids net : 114 kg
Les données ci-dessus ne sont pas contractuelles et peuvent être modifiées à la discrétion du fabricant.
L'image est purement indicative et peut différer du produit réel.
ART. ACCESSOIRES EN OPTION
050OP1108 Jeu d'outils de tournage 10 mm, 11 pièces
050OP1212 Jeu d'outils de tournage 12 mm, 5 pièces
050OP1664 Jeu d'outils de tournage 10 mm, 5 pièces
050OP1666 Jeu d'outils de tournage 12 mm, 5 pièces
335 2002 Système de réfrigération universel 230 V
338 1012 Supports anti-vibrations
338 3975 Système de mesure magnétique numérique DRO 5
338 3978 Longueur de la bande magnétique 1 100 mm
338 4301 Porte-outil à changement rapide SWH 1-A
344 0305 ER 25 mandrin à pince
Bride 344 0313 pour mandrin à 4 mors Ø 125 mm
344 0360 Cadre de téléphone portable
344 0361 Lunette fixe
344 0409 Base de la machine
344 0702 Contre-pointe tournante CM 2
344 0732 Contre-pointe rotative à pointes interchangeables CM2
344 1109 Jeu de pinces ER 25, 1 - 16 mm, 15 pièces
Jeu de pinces 344 1122 ER24
344 1352 Plateforme de serrage de disque Ø 240 mm
Mandrin à trois mors autocentrant 344 2712 Ø 125 mm, 3 000 tr/min
Mandrin autocentrant à 4 mors 344 2812 Ø 125 mm, 2 750 tr/min
344 2874 Mandrin autocentrant à 4 mors en fonte Ø 125 mm (serrage individuel)
Ensemble de tourelle à changement rapide 900 0401 SWH
900 0420 Assemblage
