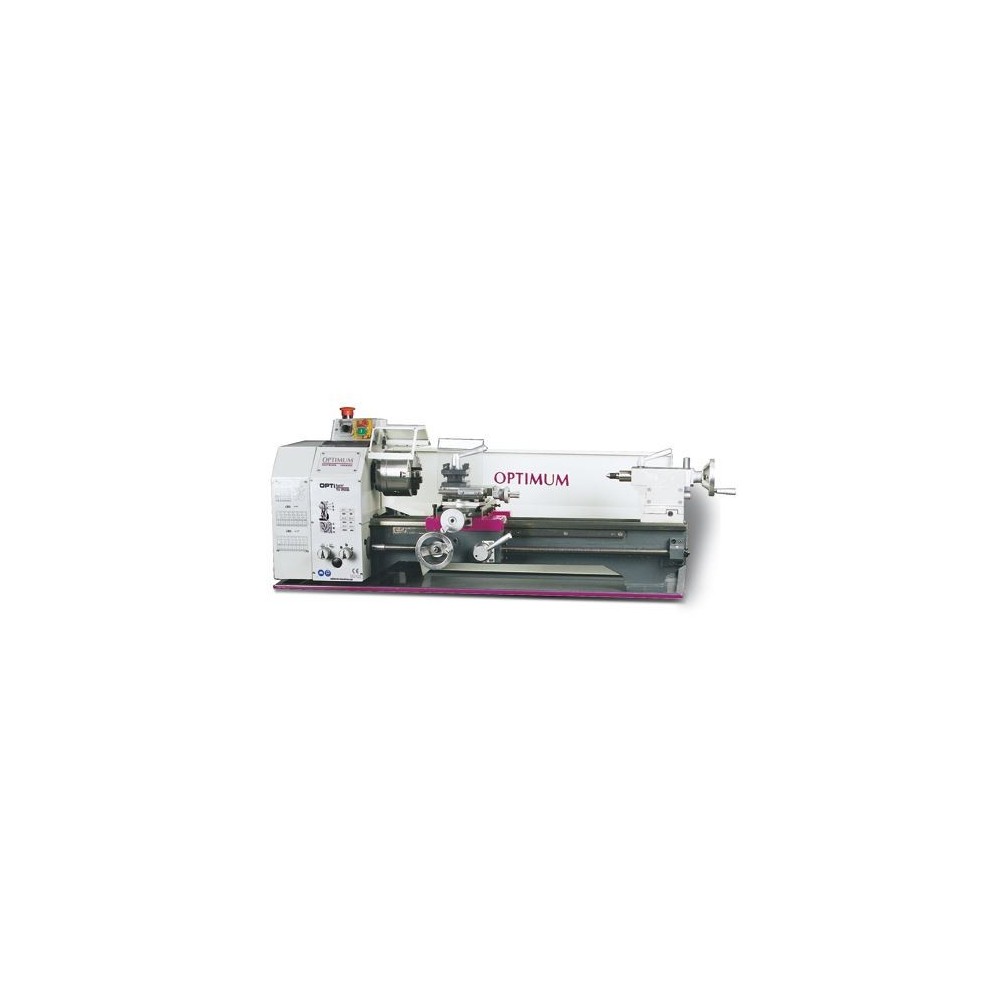

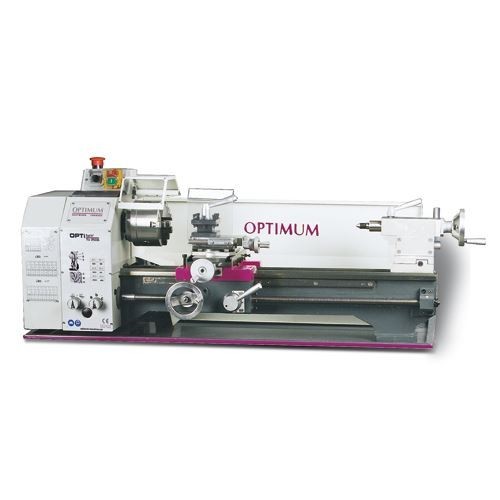

Tour parallèle modèle TU2506 OPTIMUM avec boîte de vitesses d'avance code 050OP5001
ÉQUIPEMENT STANDARD
Mandrin à trois mors Ø 125 mm
Contre-pointes fixes CM 2 - CM 4
Pare-éclaboussures et bac de récupération des copeaux
outils de tournage HSS
Brida
Porte-outils à 4 compartiments
boîte de vitesses
Clés de service
Un tour doté d'un moteur puissant et sans entretien. Les engrenages d'avance sont silencieux, lubrifiés par bain d'huile et de forme arrondie.
Le banc en fonte grise prismatique est renforcé par des nervures et bénéficie d'un traitement de trempe par induction et d'une rectification de précision, tout comme les glissières. Le cône est court et le nez de broche est trempé. L'arbre de broche principal est trempé et monté sur des roulements à rouleaux coniques de précision. Les volants de guidage sont réglables avec une graduation fine, divisible par 0,04/0,01 mm. Des matériaux de haute qualité et une finition précise caractérisent le tour parallèle OPTIMUM , garantissant des performances exceptionnelles.
Le tour a une précision de rotation concentrique autocentrante ≤0,04 mm, tandis que celle du nez de broche est ≤0,009 mm.
Grâce au panneau de commande, la rotation droite-gauche peut être facilement activée.
La vis-mère du tour est montée sur deux paliers, le porte-outil comporte quatre compartiments et tous les chariots sont réglables par glissières coniques. La contre-pointe et la molette de réglage fin sont réglables au 0,02 mm près. Le réglage de la contre-pointe est simple et rapide grâce au levier de verrouillage. Le tournage est également aisé : la contre-pointe se déplace de ± 5 mm.
Notez le type d'engrenage du filetage.
Pour la sécurité de l'utilisateur, le tour parallèle OPTIMUM est équipé d'un protecteur de copeaux sur le chariot supérieur. Il comprend également un interrupteur d'arrêt d'urgence et un relais de tension minimale.
Données techniques :
puissance du moteur ˜50 Hz - 750 W,
Hauteur de la pointe : 125 mm,
distance entre les extrémités : 550 mm,
diamètre de tournage sur banc : 250 mm,
Largeur de la palette : 135 mm,
vitesse de broche : 125 - 2000 tr/min,
nombre de vitesses : 6, cône de broche CM 4,
passage de barre : diamètre 26 mm,
Course du coulisseau supérieur : 70 mm,
Course du chariot transversal : 110 mm,
Avance longitudinale : 0,07 - 0,2 mm/tr,
Pas de filetage métrique : 0,2 - 3,5 mm/tour,
Filetage en pouces : 56 - 8/1",
Hauteur de fixation du porte-outils à quatre compartiments :
maximum 13 mm, cône de contre-pointe : CM 2,
Course de la contre-pointe : 65 mm,
dimensions : 1250 x 585 x 475 mm,
Poids net : 125 kg
Les données ci-dessus ne sont pas contractuelles et peuvent être modifiées à la discrétion du fabricant.
L'IMAGE EST PUREMENT INDICATIVE ET PEUT DIFFÉRER DU PRODUIT RÉEL.
ART. ACCESSOIRES EN OPTION
050OP1108 Jeu d'outils de tournage 10 mm, 11 pièces
050OP1666 Jeu d'outils de tournage 12 mm, 5 pièces
335 2002 Système de réfrigération universel 230 V
338 1012 Supports anti-vibrations
338 3975 Système de mesure magnétique numérique DRO 5
338 3978 Longueur de la bande magnétique 1 100 mm
338 4301 Porte-outil à changement rapide SWH 1-A
338 4302 Porte-outil de rechange type D pour outils carrés
338 4321 Porte-outil de rechange type H pour outils ronds
344 0409 Base
344 0702 Contre-pointe tournante CM2
344 0732 Contre-pointe rotative à pointes interchangeables CM2
344 1109 Jeu de pinces ER 25, 1 - 16 mm, 15 pièces
Jeu de pinces 344 1122 ER32
Mandrin à pince 344 1305 ER25
Mandrin à pince 344 1306 ER 32
344 1310 Cadre de téléphone portable
Bride 344 1312 pour mandrin à trois mors Ø 125 mm
344 1315 Lunette fixe
344 1352 Plateforme de serrage de disque Ø 240 mm
344 2812 Mandrin autocentrant en fonte à 4 mors Ø 125 mm (serrage concentrique)
344 2874 Mandrin autocentrant en fonte à 4 mors, Ø 125 mm (serrage individuel)
Ensemble de tourelle à changement rapide 900 0401 SWH
900 0420 Assemblage
