Précision et technologie pour l'atelier moderne

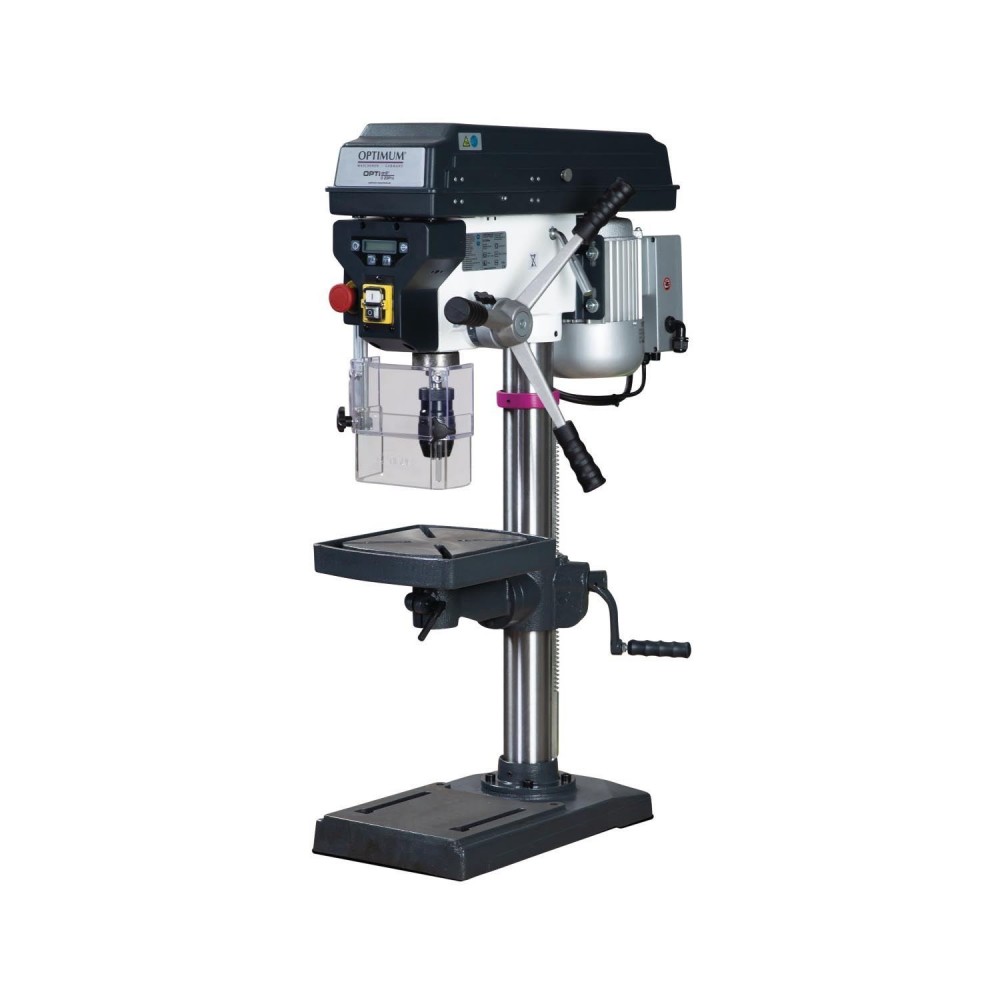

Le modèle optimal D 23Pro (code 058OP3020) allie robustesse mécanique et innovation numérique. Grâce à sa configuration de table, il offre une solution compacte et extrêmement performante pour le perçage de l'acier (S235JR) avec un diamètre maximal de 25 mm pour le perçage occasionnel et de 20 mm pour le perçage continu.
Mécanique de précision et transmission GATES
- Rotation concentrique supérieure : L'arbre de broche est monté sur des roulements à billes de précision, assurant une précision de rotation concentrique mesurée de ≤ 0,02 mm au niveau du siège de fixation.

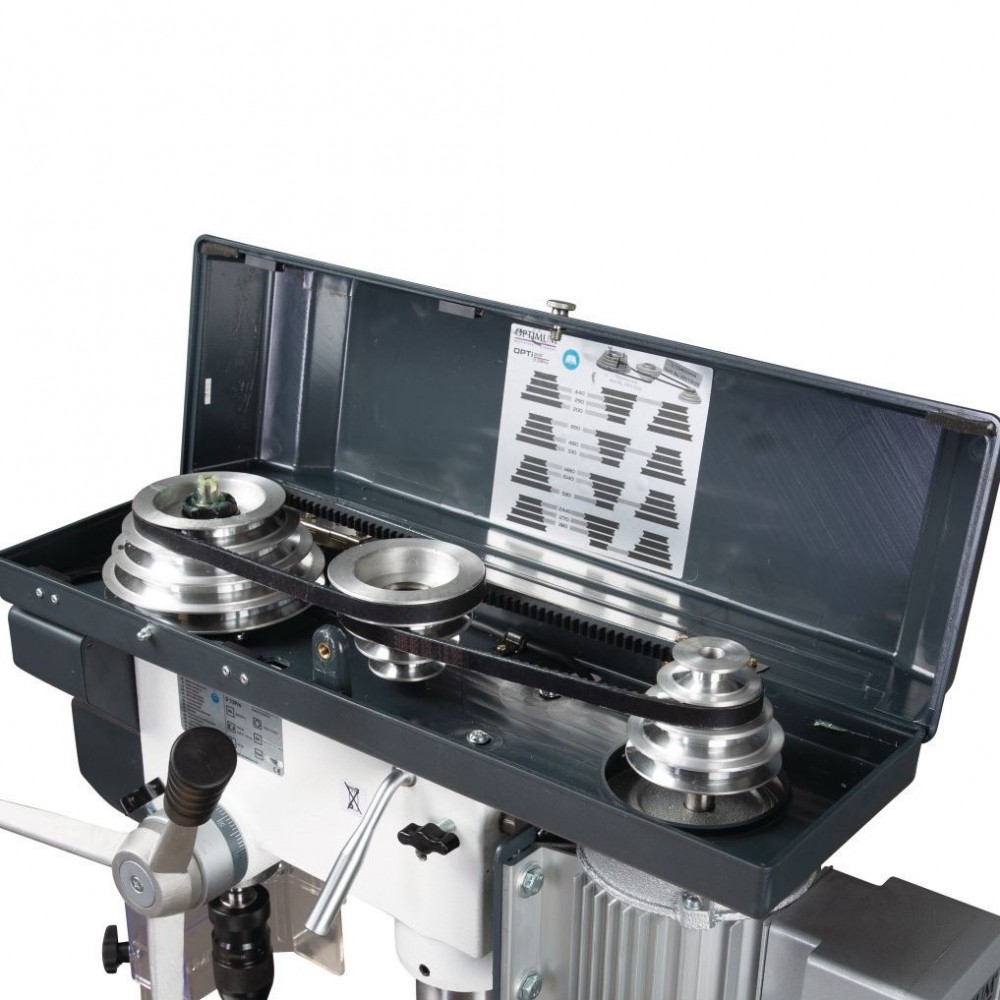

- Efficacité de transmission : Le système utilise des poulies en aluminium rectifié associées à des courroies trapézoïdales GATES de haute qualité, garantissant un fonctionnement extrêmement silencieux et une transmission de puissance sans glissement.

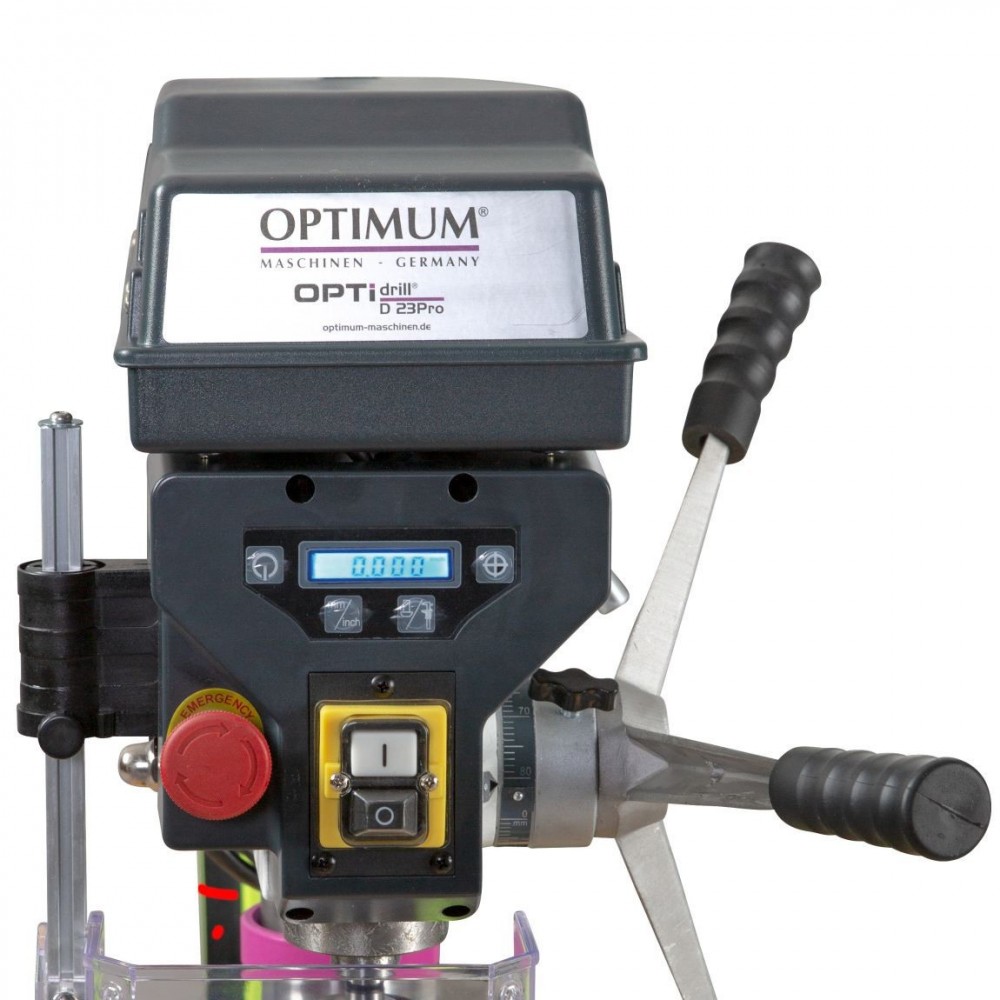

- Commande numérique : La profondeur de perçage peut être surveillée en temps réel via un écran numérique intégré, permettant un usinage précis et répétable.
Ergonomie et sécurité certifiée
Conforme aux normes CE et conforme à l'indice de protection IP 54 , la perceuse intègre :

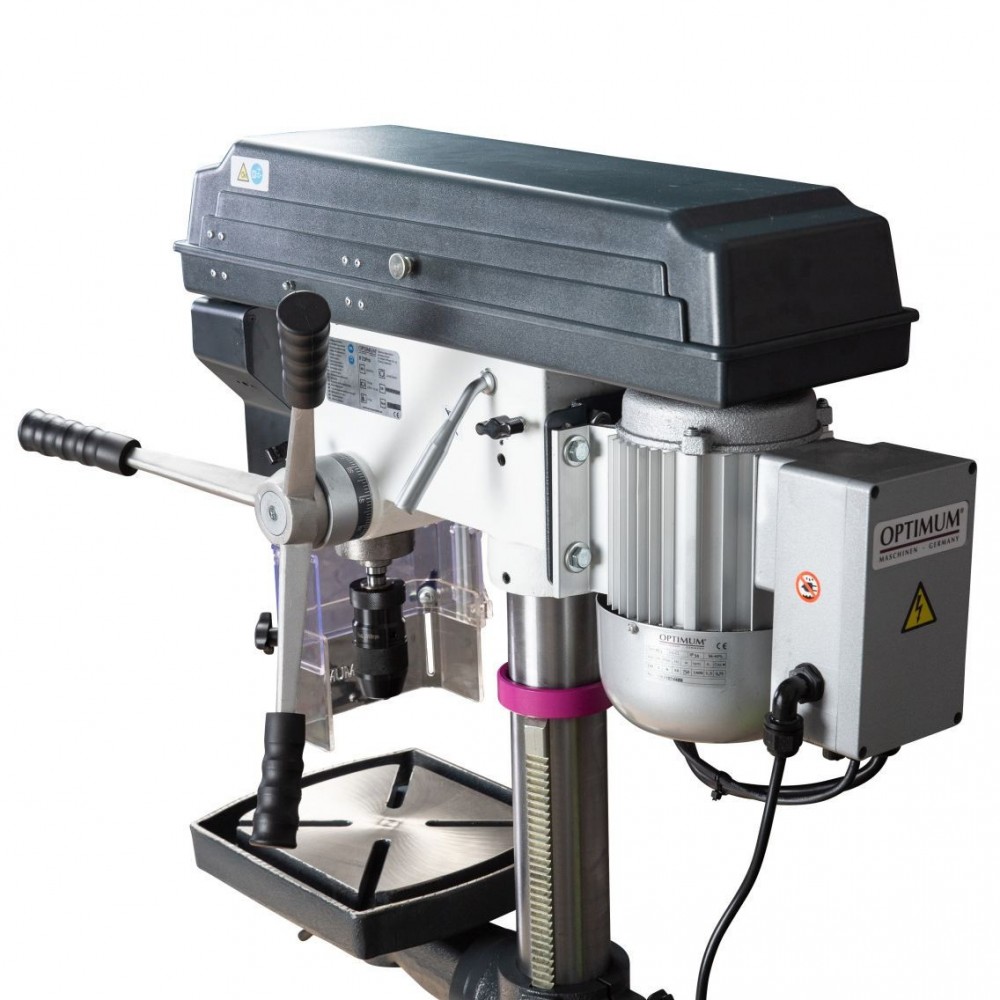

- Poignées Softgrip : Les leviers de commande de la tige de selle télescopique sont fabriqués d’une seule pièce d’aluminium moulé sous pression avec un revêtement ergonomique pour une prise en main confortable.

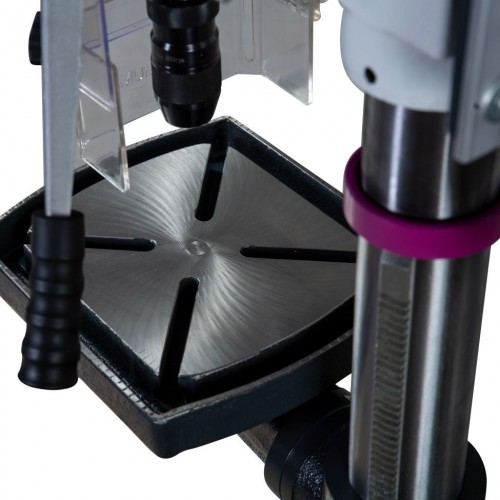

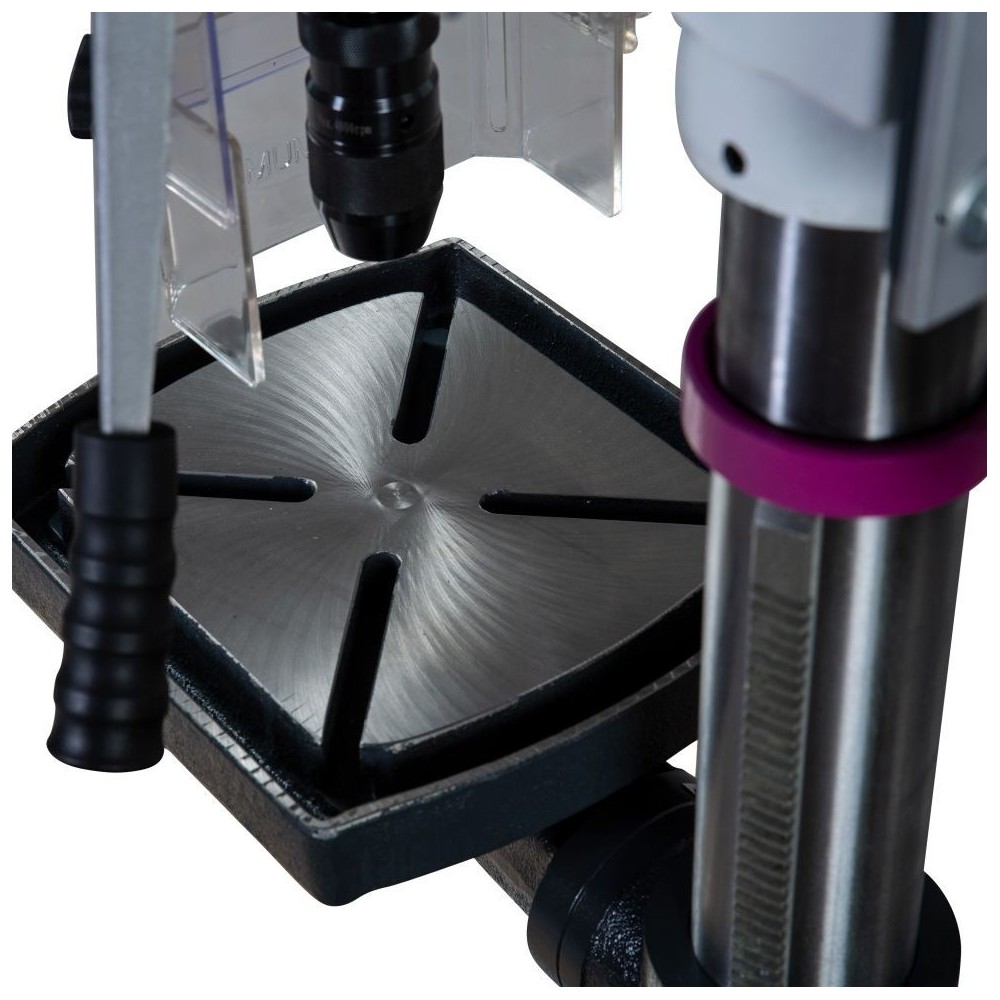

- Table de travail polyvalente : La table (280 x 245 mm) peut être inclinée de ± 45° et pivotée à 360° , équipée de rainures en T disposées en diagonale pour un serrage flexible des pièces à usiner.
- Systèmes de protection : Comprend un interrupteur d’urgence séparé, un relais de sous-tension et des micro-interrupteurs de sécurité sur le couvercle de la courroie et l’écran de protection.
Données de référence technique
| Caractéristiques | Détail |
|---|
| Code produit | 058 OP 3020 (OPT058OP3020) |
| puissance du moteur | 400 V ~ 50 Hz - 750 W (0,75 kW) |
| Capacité de perçage maximale de l'acier | Ø 25 mm (Ø 20 mm continu) |
| Accessoire de broche | CM 2 |
| Vitesse de broche | 200 ÷ 2 440 tr/min (12 vitesses) |
| course de tubes de direction | 80 mm |
| Distance broche/colonne | 180 mm |
| Distance maximale broche/table | 425 mm |
| Dimensions / Poids net | 680 x 350 x 1 015 mm / 58 kg |
Équipement standard inclus :
- Mandrin autoserrant 1-16 mm.
- Raccord conique CM 2 - B16.
- Écrous en T
- Affichage numérique de la profondeur de forage.
Remarque : les modèles 400 volts sont équipés de série d'une commande de vitesse droite-gauche.
