ENROULEUR DE CâBLE AM70410 CT, CâBLE + TUYAU D'AIR, DOUBLE ENROULEUR, SéRIE AM70 ZECA

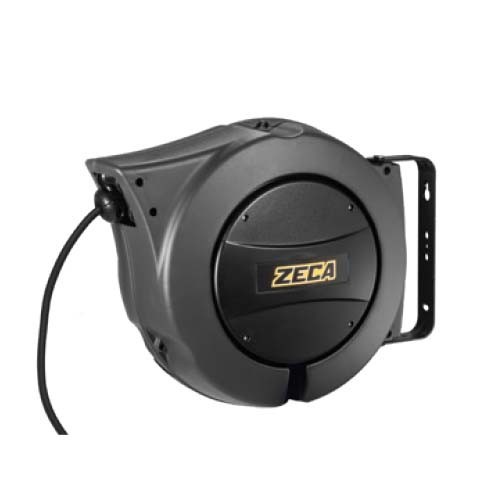

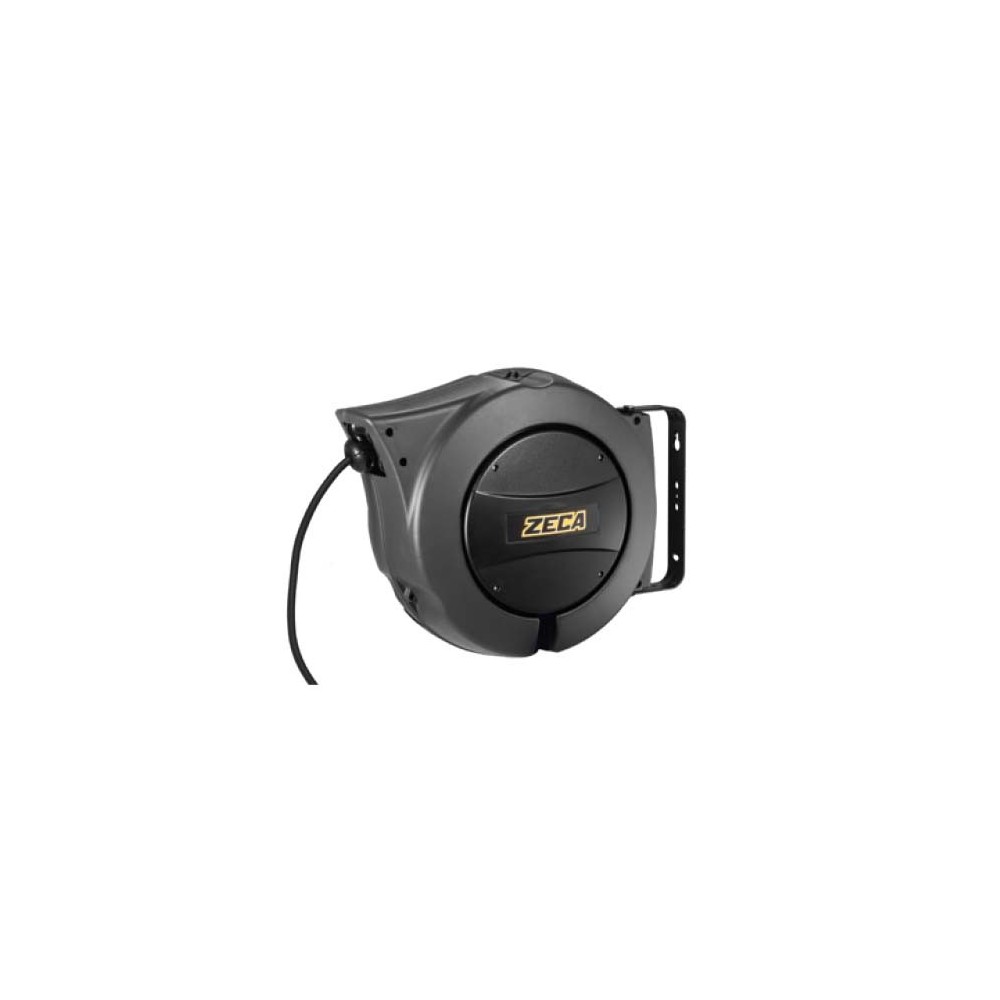

L' enrouleur de câble et de tuyau d'air mint Twin Reels série AM70, modèle AM70410 CT , est une solution intégrée conçue pour garantir une efficacité et une sécurité maximales dans les environnements professionnels nécessitant une alimentation combinée en électricité et en air comprimé. Cet enrouleur de câble, issu de la célèbre série Twin Reels de mint, est idéal pour maintenir l'ordre et optimiser la productivité, offrant une double fonctionnalité dans un seul appareil.

Caractéristiques techniques générales de l'enrouleur (série AM70) :

• Structure durable : Les éléments structurels du moulinet sont en plastique antichoc , garantissant durabilité et résistance dans diverses conditions de travail.
• Bouche de guidage de câble : équipée d'une bouche de guidage de câble à rouleau , qui assure un déroulement et un rembobinage en douceur et sans accroc du câble, évitant ainsi une usure prématurée.
• Butée de câble : Comprend une butée de câble à cliquet , insérable tous les 50 cm. Ce mécanisme est facilement désengagé pour maintenir la tension du câble constante.
• Sécurité électrique : Il dispose d'un double contact de terre et d'une tension d'isolement du collecteur de 2,5 KV , garantissant des normes de sécurité élevées lors de l'utilisation.
• Degré de protection : Avec un degré de protection IP42 , l'enrouleur est protégé contre la pénétration d'objets solides d'un diamètre supérieur à 1 mm et contre les gouttes d'eau tombant verticalement lorsqu'il est incliné jusqu'à 15°.
• Température de fonctionnement : Il fonctionne efficacement dans une plage de température ambiante de -5°C à +50°C .
• Performances de l'air comprimé : Il supporte une pression de service maximale de 15 bars et un vide maximal de 0,95 bar , ce qui le rend adapté à diverses applications pneumatiques.
• Câble d'entrée : comprend un câble d'entrée de 1,5 mètre pour une connexion électrique facile.
• Prise Rettbox : Ce modèle n'inclut PAS de prise Marechall (Rettbox) . Des fiches encastrées Rettbox (Marechall) 12 V ou 24 V, avec indice de protection IP55 et alimentation par bobine pour l'éjection automatique de la prise, sont disponibles en option (Art. CTS 12 V, Art. CTS 24 V).
• Certification Atex : Le modèle AM70410 CT n'est PAS certifié Atex .

Spécifications détaillées du modèle AM70410 CT :

• Composition Câble/Tube : Le modèle AM70410 CT est fourni avec 4 conducteurs de section 1 mm² , associés à un tube de diamètre intérieur 4 mm .
• Longueur du câble/tuyau : La longueur totale du câble et du tuyau est de 7 mètres .
• Puissance nominale : Il a une capacité de 1 KW à 20°C.
• Puissance maximale : atteint 1,5 KW à 20°C.
• Tension maximale : Convient pour travailler avec des tensions allant jusqu'à 500 V.

Caractéristiques du câble et du tube (communes aux enrouleurs doubles) :

Le câble et le tuyau inclus sont conçus pour des performances et une durabilité élevées, comme c'est typique de la gamme Twin Reels de Mint :

• Matériau du tube : Le tube est en PA (polyamide) .
• Dimensions du tube : Il a un diamètre intérieur de 4,00 mm et un diamètre extérieur de 6,00 mm .
• Isolation du conducteur : L'isolation du conducteur est en PVC .
• Identification des conducteurs : Les conducteurs sont identifiés avec les couleurs marron, noir, gris et vert/jaune .
• Gaine extérieure du câble : La gaine extérieure du câble est en PVC et est de couleur noire .
• Ignifuge : Le câble est conforme à la norme IEC 60332-1 relative aux retardateurs de flamme.
• Tension nominale et d'essai : Il a une tension nominale de 300/500 V (50 Hz) et une tension d'essai de 2,5 kV .
• Température de fonctionnement du câble/tube : La température de fonctionnement du câble et du tube varie de -5°C à +70°C .
• Rayon de courbure : Le rayon de courbure du câble est de 8 x D.

Avantages et domaines d'application :

L'enrouleur de câble Mint AM70410 CT est conçu pour optimiser les environnements de travail, offrant des avantages tangibles :

• Ordre et sécurité améliorés : aide à éliminer l'encombrement des câbles et des tuyaux, réduisant considérablement le risque de trébuchement et de dommages accidentels.
• Fonctionnement continu : garantit que l’énergie électrique et l’air comprimé sont toujours disponibles, ce qui est essentiel au fonctionnement continu des machines et des véhicules.
• Utilisation polyvalente : Idéal pour de nombreux environnements professionnels, notamment les véhicules d'urgence (comme les camions de pompiers), les machines industrielles, les systèmes de contrôle de processus et l'automatisation industrielle. Dans ces situations, il garantit que les véhicules disposent toujours de l'alimentation électrique nécessaire et de réservoirs d'air comprimé entièrement chargés.

En option pour la série AM70, le dispositif de freinage **Safety Return (ART-AL83-AM85/SR)** est disponible, permettant un enroulement lent du câble, évitant ainsi les rebonds dangereux si le câble glisse de la main de l'opérateur.
