Solidité et précision pour le travail de la tôle

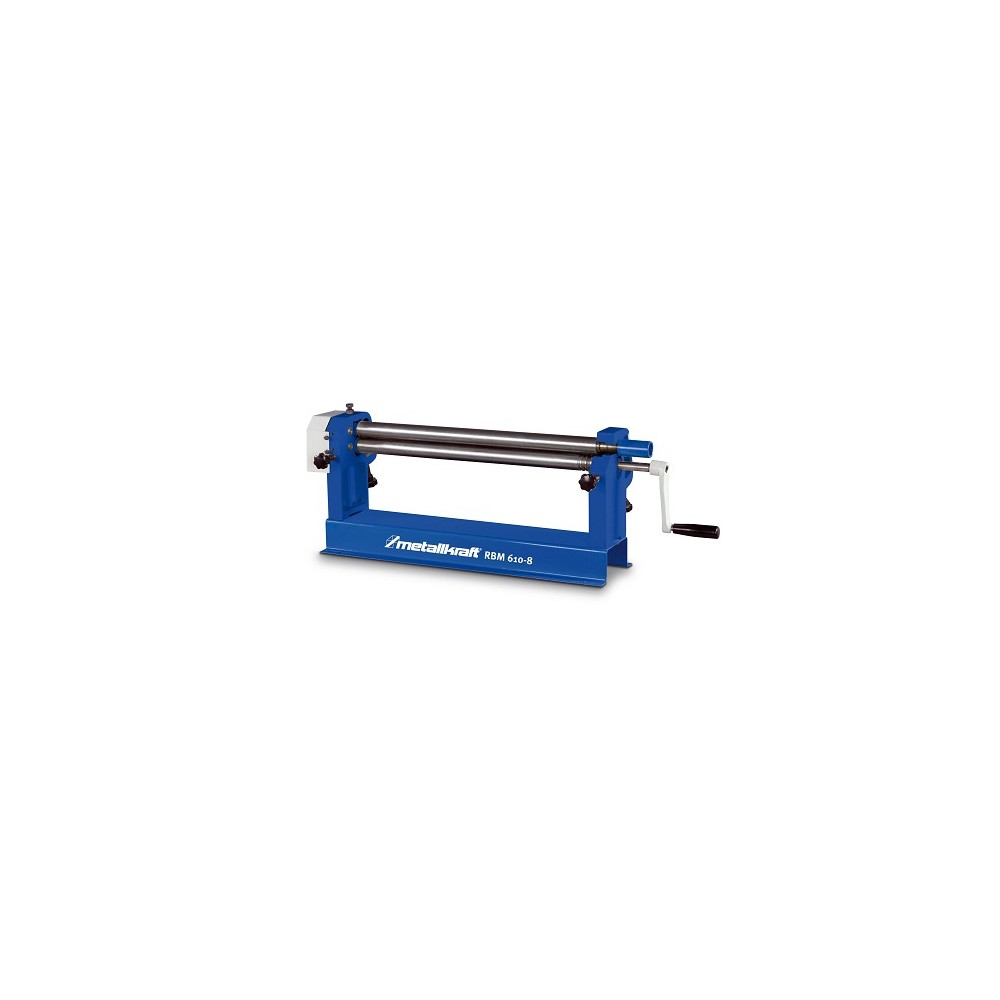

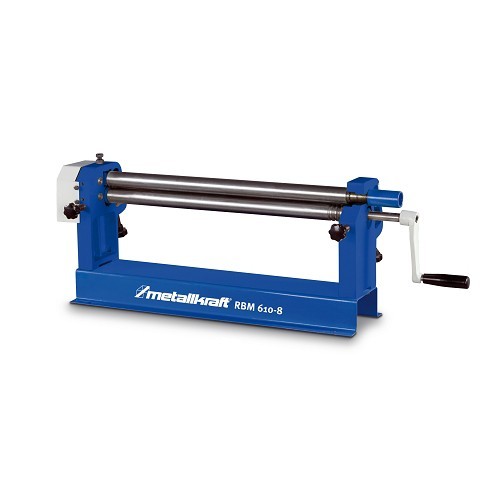

La cintreuse métallurgie RBM 610-8 (code MET3780618) se distingue par sa conception à la fois simple et extrêmement robuste, garantissant stabilité et régularité des résultats. Grâce à son design ergonomique et à la précision des composants distribués par LTF , cette cintreuse constitue une solution polyvalente pour la fabrication de tubes, de cylindres et de profilés cylindriques.
Caractéristiques techniques et opérationnelles
La calandre intègre des solutions mécaniques avancées pour faciliter le travail de l'opérateur :
- 3 Système de rouleaux asymétriques : L'assemblage asymétrique des rouleaux a été spécialement conçu pour faciliter l'opération de pré-cintrage , assurant un cintrage optimal de la tôle.

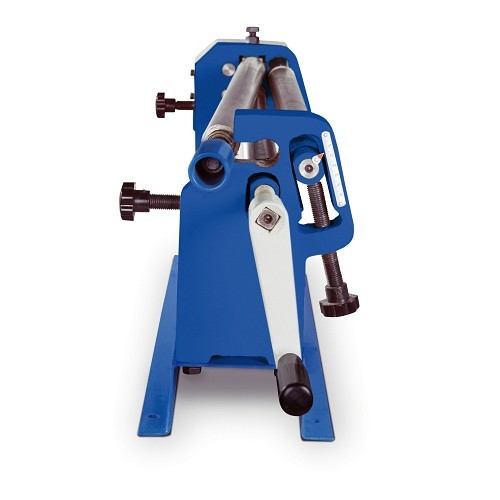

- Rouleau supérieur pivotant : Le rouleau supérieur est conçu pour pivoter vers l’extérieur, permettant une extraction rapide et sûre de la pièce finie sans en altérer la forme.
- Usinage conique : grâce à une vis de réglage dédiée, le rouleau arrière peut être ajusté individuellement, ce qui permet de produire des produits coniques .
- Cintrage de fil : Les rouleaux inférieurs et arrière sont tous deux équipés de rainures spécifiques pour cintrer les fils métalliques d'un diamètre allant de 3,5 à 8 mm.
- Maniabilité : La motorisation s'effectue via une manivelle pratique couplée à un système d'engrenages qui réduit l'effort de manœuvre.
Polyvalence des matériaux
Les performances de la machine varient selon le type de matériau traité :
- Acier doux : Capacité maximale de 0,8 mm (se réfère à des matériaux ayant une résistance de 400 N/mm²).
- Aluminium : Grâce à la ductilité du matériau, il est possible de travailler avec des épaisseurs plus importantes en appliquant un facteur de 1,2.
- Aciers à haute résistance : Pour les matériaux dont la résistance est supérieure à 400 N/mm², la capacité de flexion doit être recalculée par un facteur de 0,75 ou 0,5.
Données de référence technique
| Caractéristiques | Détail |
|---|
| largeur de flexion maximale | 610 mm |
| Épaisseur maximale de la tôle* | 0,8 mm |
| Diamètre du rouleau | 38 mm |
| diamètre de pliage minimal | 60 mm |
| Dimensions de la machine | 885 x 220 x 340 mm |
| Poids net | 37 kg |
*Remarque : Pour le pliage conique, l’épaisseur maximale de la tôle utilisable est la moitié de l’épaisseur maximale déclarée.
Accessoire recommandé : Pour une utilisation stationnaire optimale, le support optionnel (Art. 378 0113) est disponible, conçu spécifiquement pour ce modèle.
