SÄULENAUSLEGERKRAN IN TIRANTATA BALKEN 4 m HOCH WIE CARLO SAPORITI
AUSLEGERKRAN, DER AN EINER SÄULE MIT EINEM ARM IN EINEM ZUGKEIL BEFESTIGT IST
Der geschmackvolle Säulenkran wird mit einer Schicht Rostschutzfarbe und einer Schicht Zinkchromat für die Endbearbeitung geliefert, um eine hohe Beständigkeit gegen äußere Einflüsse zu gewährleisten.

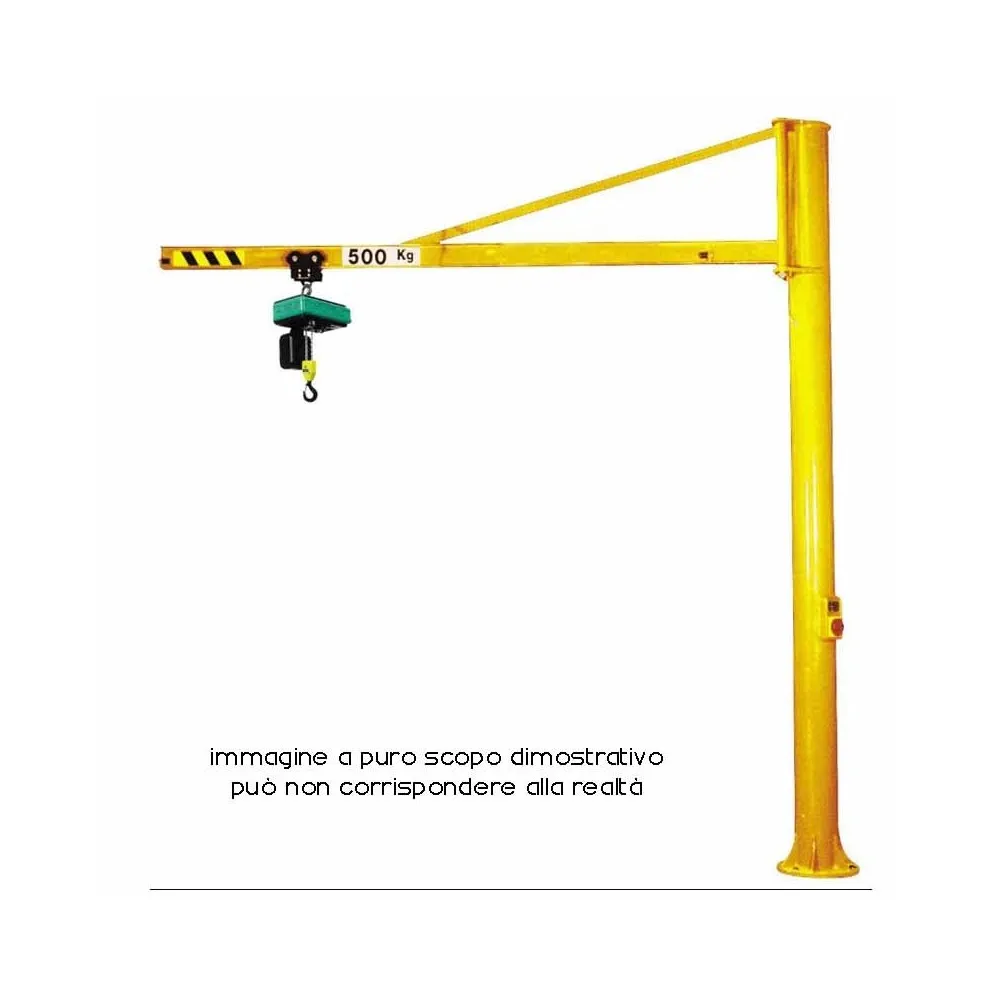

Der Auslegerkran ist eine Struktur, die aus einem einfachen Balken besteht, der an einer Säule angelenkt ist. Bei der Säulenversion besteht der Pfeiler aus einer speziell platzierten Stahlsäule, während bei der Bügelversion ein bereits vorhandener Stahlbetonpfeiler verwendet wird. Die Säule ist aus Profilstahl und der Arm aus normalem Profilstahl. Die Besonderheit des Säulenkrans ist seine Installation: Die Säule wird am Boden mittels einer sehr dicken Platte befestigt, auf der die Befestigungslöcher gebohrt werden, die bis zur Fundamentplatte reichen. Für die Befestigung am Boden werden spezielle Fundamentkörbe mit Gewindeankern geliefert, die für jeden Säulentyp geeignet sind. DIE GRUNDPLATTE UND DIE STÄBE SIND SEPARAT ZU VERKAUFEN, siehe unter Zubehör.

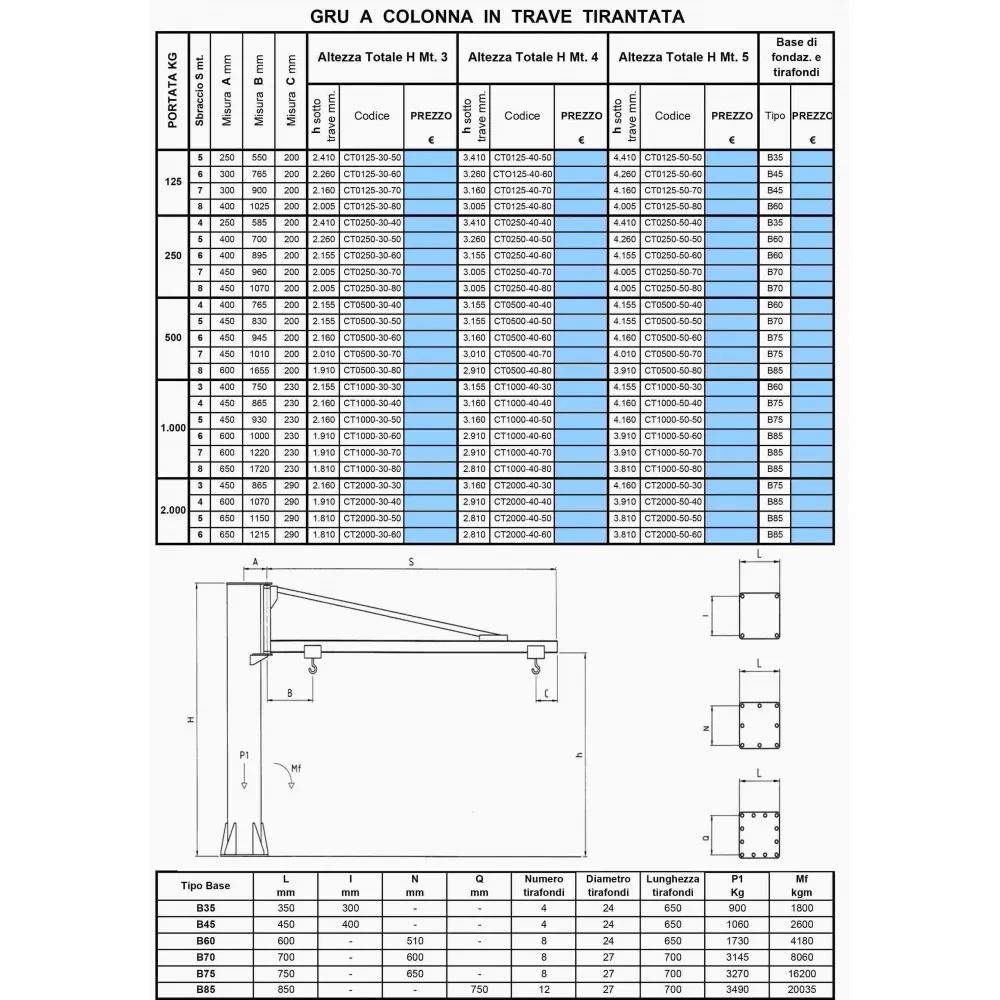

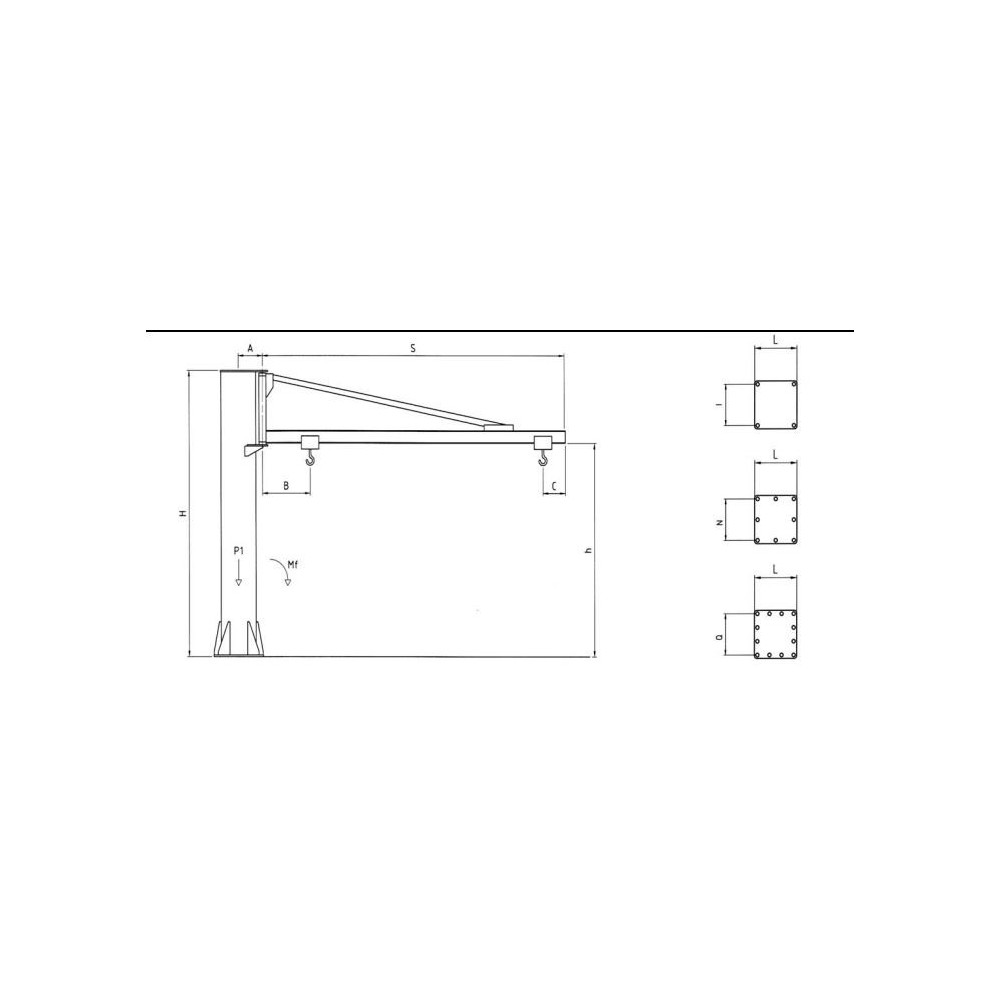

Auf dem beigefügten Blatt finden Sie das Diagramm der Fundamentbasis und der Bolzen für Säulenkräne. Bei der Auswahl der am besten geeigneten Lösung können Sie Hilfe von unserem Techniker erhalten, indem Sie sich an den Kundendienst unter info@dinamitek.com wenden
Die Verbindung zwischen Träger und Stütze ist so ausgeführt, dass eine Drehung des Trägers selbst möglich ist, dank Stiften, die sich auf Lagern drehen. Auf dem Träger, der die Landebahn darstellt, befindet sich die Translationseinheit, mit der die Hubeinheit verbunden ist. Es ist nichts anderes als der Wagen und sein Gerät. Der Träger wird von einer oberen Zugstange getragen, die mit dem vertikalen Drehzapfen verbunden ist. Die Entscheidung für einen Kran mit einem von einer Spurstange gestützten Balkenarm bedeutet die Annahme einer leichten Struktur mit sehr flüssiger Rotationskapazität, selbst bei einer beträchtlichen Kapazität und Reichweite.
So funktioniert der Säulenschwenkkran
Das Lasthandling erfolgt in drei Arbeitsgängen: Der Kran hebt die Last mit dem Haken des Hebezeugs (Hebezeug) vertikal an. Darauf folgt die Translation mit der Katz-Übergabeeinheit und schließlich die Drehung entlang der radialen Drehachse des Arms. Die Drehung des Arms erfolgt also durch Drücken und erstreckt sich über die gesamte Armlänge über einen Bereich von 270 Grad. Dank der einstellbaren Bremsvorrichtung kann die Schubdrehung des Arms eingestellt werden.
Die Einsatzbedingungen und die zu beachtenden Einsatzgrenzen sind in der Gebrauchsanweisung angegeben.
Merkmale des Krans SCHÖN: Sie sind zertifizierte professionelle Geräte, entworfen und hergestellt in Übereinstimmung mit der Maschinenrichtlinie der Gemeinschaft Nr. 2006/42/EG (in Italien Gesetzesdekret Nr. 17/2010). Die Säulenschwenkkrane sind mit CE-Kennzeichnung, CE-Konformitätserklärung bzw. Herstellererklärung, Prüfzeugnis/Verwendbarkeitseignung und Gebrauchsanweisung ausgestattet.
Die Fahreinheit und die Hubeinheit sind nicht im Lieferumfang des Krans enthalten, daher sind die Laufkatze und das Hebezeug nicht im Lieferumfang enthalten. Das Hebezeug kann separat erworben werden, das Sortiment an elektrischen Hebezeugen des Typs PT PHOLGOR ist verfügbar
