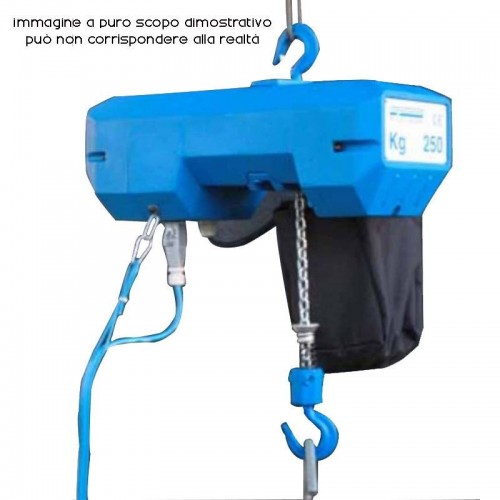

Elektrokettenzug Typ vt Laufkatze mit elektrischer Übersetzung, Drehstromanschluss mit zwei Hubgeschwindigkeiten PHOLGOR .
Das Hebezeug hat die CE-Kennzeichnung, wird mit der CE-Konformitätserklärung oder der Herstellererklärung geliefert; Prüfbescheinigung bzw. Gebrauchstauglichkeitsbescheinigung und Bedienungsanleitung.
PHOLGOR- Hebezeuge werden in Übereinstimmung mit der Maschinenrichtlinie Nr. 2006/42/EG der Gemeinschaft, der Niederspannungsrichtlinie 2006/95/EG und der Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG hergestellt
Die Stärken des PHOLGOR- Hebezeugs sind:
- Versorgungsspannung 380/50 V/Hz Schutzart IP 45 und Isolationsklasse "F". Der Motor ist asynchron und selbstbremsend mit doppelter Polarität
- 48-V-Niederspannungssteuerungen auf hängendem Drucktastenfeld, Schutzart IP 55 und Not-Aus-Taste
- Inklusive Kettensammler: Weichplastikbeutel zur Unterbringung der inaktiven Kette
- Reibungslastbegrenzer, der die Bewegung im Falle einer Überlastung stoppt
- elektrischer Hubendschalter, der den maximalen Hub sowohl nach oben als auch nach unten begrenzt
Das vt-Hebezeug hat einen Leichtmetallkörper mit einem im Fettbad geschlossenen Untersetzungsgetriebegehäuse. Das Untersetzungsgetriebe hat Zahnräder aus wärmebehandeltem Stahl, die dank Kugellagern drehbar sind. Die gefräste Lademutter aus Stahl besteht aus Waben.

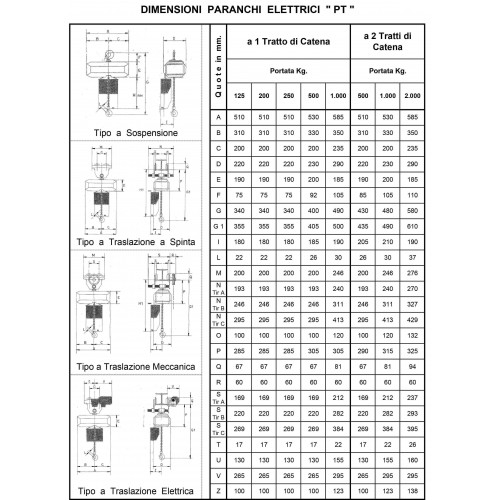

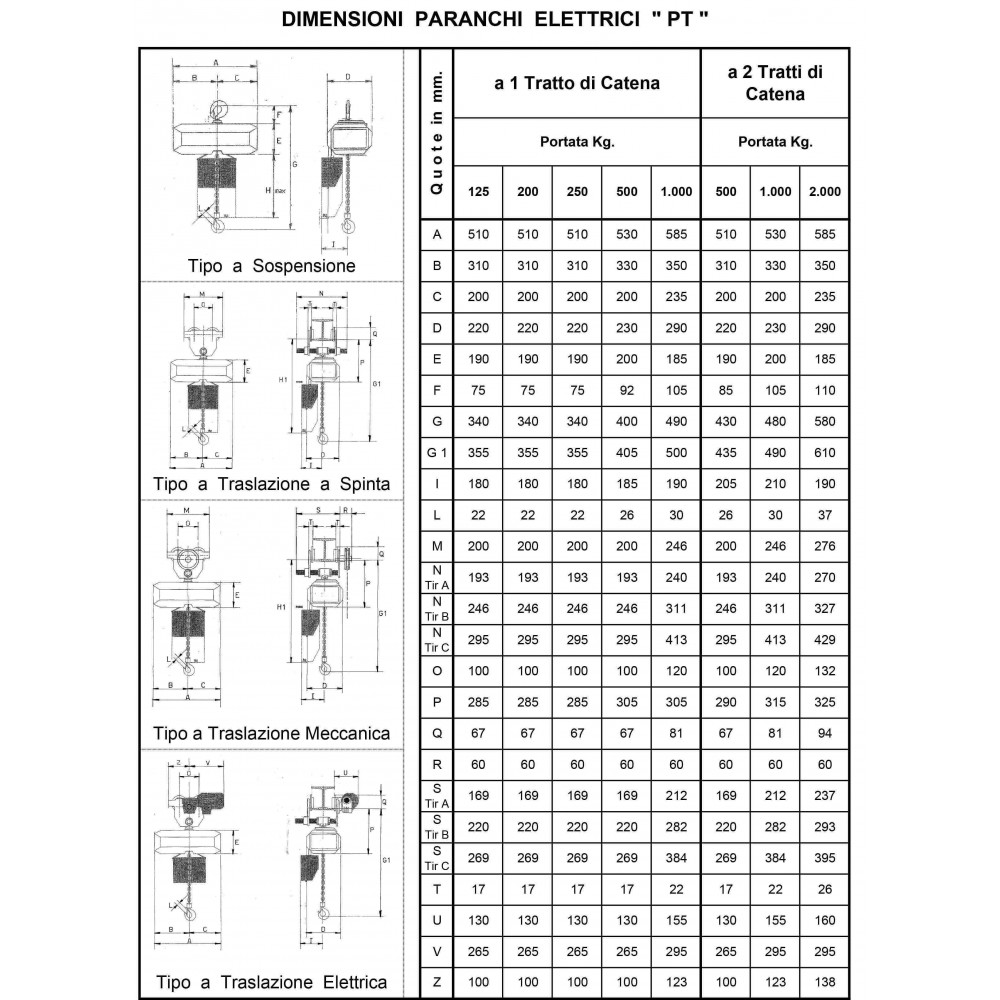

Die folgenden Größen sind verfügbar
vt 245: Kapazität Kg 125 mit 1 Kettenabschnitt, Hub-/Translationsgeschwindigkeit m/min 8-2,7/19, Leistung kW0,4-0,13/0,12, Gewicht (mit ~3 m Kette) Kg 50
vt 250: Kapazität Kg 200 mit 1 Kettenabschnitt, Hub-/Translationsgeschwindigkeit m/min 8-2,7/19, Leistung kW0,4-0,13/0,12, Gewicht (mit ~3 m Kette) Kg 50
vt 255: Kapazität Kg 250 mit 1 Kettenabschnitt, Hub-/Translationsgeschwindigkeit m/min 8-2,7/19, Leistung kW0,4-0,13/0,12, Gewicht (mit ~3 m Kette) Kg 50
vt 260: Kapazität Kg 500 mit 1 Kettenabschnitt, Hub-/Translationsgeschwindigkeit m/min 8-2,7/19, Leistung kW0,9-0,13/0,12, Gewicht (mit ~3 m Kette) Kg 58
vt 265: Kapazität Kg 1000 mit 1 Kettenabschnitt, Hub-/Translationsgeschwindigkeit m/min 6,3-1,9/21, Leistung kW1,6-0,55/0,25, Gewicht (mit ~3 m Kette) Kg 85
vt 270: Kapazität Kg 500 mit 2 Kettenabschnitten, Hub-/Translationsgeschwindigkeit m/min 4-1,3/19, Leistung kW0,4-0,13/0,12, Gewicht (mit ~3 m Kette) Kg 53
vt 275: Kapazität Kg 1000 mit 2 Kettenabschnitten, Hub-/Translationsgeschwindigkeit m/min 4-1,3/21, Leistung kW0,9-0,13/0,25, Gewicht (mit ~3 m Kette) Kg 66
vt 280: Kapazität Kg 2000 mit 2 Kettenabschnitten, Hub-/Translationsgeschwindigkeit m/min 3,15-0,8/16, Leistung kW1,6-0,55/0,25, Gewicht (mit ~3 m Kette) Kg 102
Im Folgenden finden Sie den Rahmen der Umgebungsbedingungen für die Verwendung:
.Betriebstemperatur min. -10 Grad max. +40 Grad Celsius
.Maximale relative Luftfeuchtigkeit 85 %
.Maximale Höhe 1000 Meter über dem Meeresspiegel
.Rauschen dB(A): weniger als 80 Dezibel
Die Laufkatze ist mit Stahlseiltragplatten ausgestattet. Jede Platte hat zwei Bolzen, um die Räder zu stützen. Zwei Räder sind mit einem Zahnkranz ausgestattet. Alle Räder sind aus mechanisch bearbeitetem Gusseisen. Die Räder sind mit einem Führungsflansch ausgestattet und drehen sich auf Kugellagern. Die Lagerplatten müssen entsprechend der Breite des Gleitbalkenflansches angepasst werden. Diese Einstellung erfolgt über die verstellbaren Zuganker, die mit Passscheiben, Spannmuttern und der sehr wichtigen Sicherung gegen Herausdrehen ausgestattet sind.
Der Elektrotrolley hat einen Motor mit selbstbremsender Geschwindigkeit. Das Übersetzungsgetriebe hat Zahnräder aus wärmebehandeltem Stahl und dreht sich auf Kugellagern.
Die Ringkette ist sehr leistungsfähig, aus hochfestem Stahl, weiter gehärtet durch die Anti-Verschleiß-Behandlung.
Der hochfeste Haken ist aus gepresstem Stahl und hat einen Sicherheitskarabinerhaken gegen Aushaken. Der untere dreht sich dank Kugellagern
Kettenzüge sind nur zum vertikalen Heben von Lasten im freien Raum bestimmt. Der Kettenzug Typ vt hat ein elektrisches Übersetzungsfahrwerk. Die Laufkatze verschiebt sich horizontal entlang der Längsachse des Doppel-T-Trägers. Der Schiebebalken ist auf einer Höhe positioniert.
