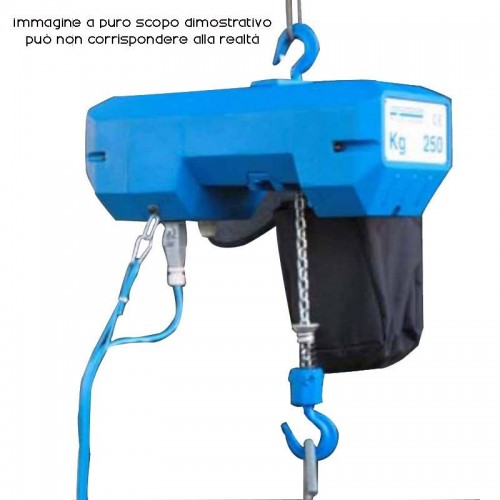

Elektrokettenzug vt Laufkatze mit mechanischer Übersetzung, Drehstromanschluss bei einer Hubgeschwindigkeit PHOLGOR .
Versorgungsspannung 380/50V/Hz. Dreiphasiger, asynchroner, selbstbremsender Motor mit einer Polarität
48-V-Niederspannungssteuerung
Kettenfänger für Leerlaufkette inklusive. Es ist eine weiche Tasche aus Kunststoff
Elektrokettenzug zum vertikalen Heben freier Lasten im Weltraum, mit mechanischem Kettenfahrwerk
Die Laufkatzen setzen die Last horizontal entlang der Längsachse des in der Höhe positionierten Schiebebalkens um. Der Schiebebalken ist ein Doppel-T
Das Hebezeug und der Wagen haben einen IP 45-Schutzindex und eine Isolierung der Klasse "F".

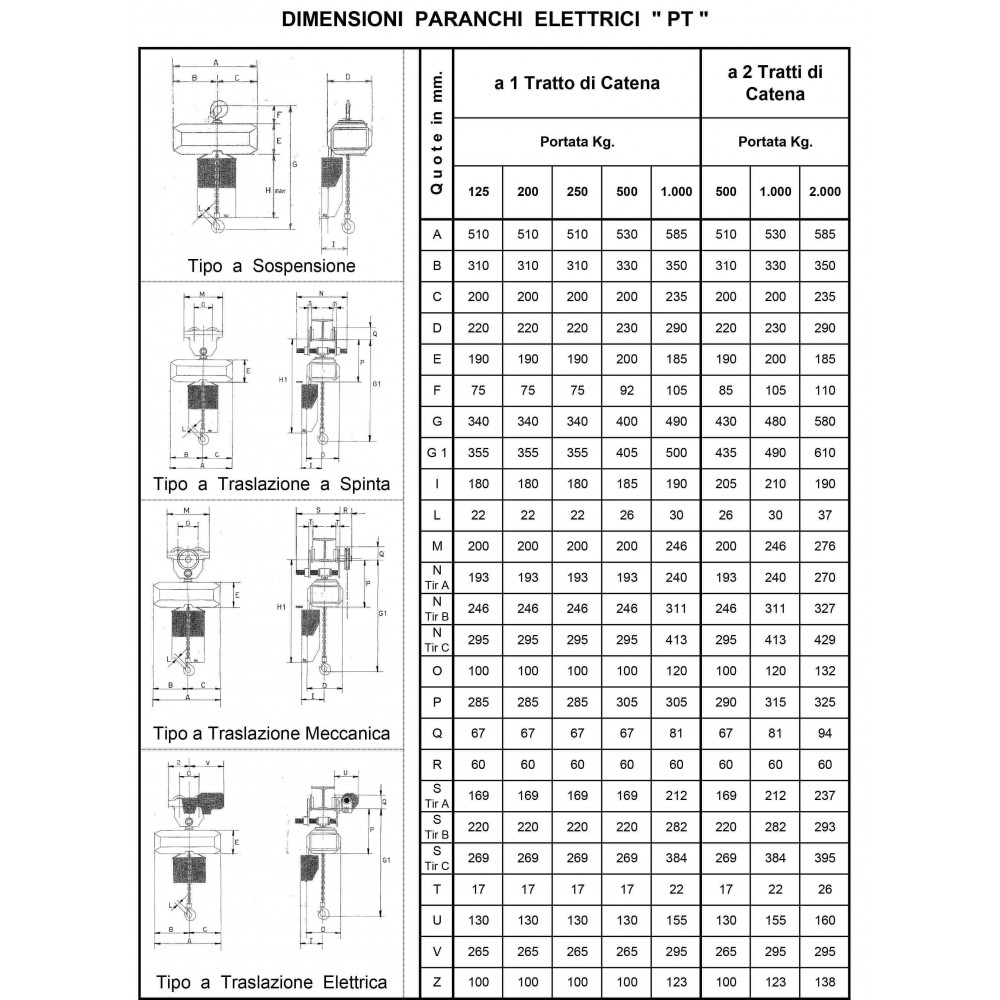

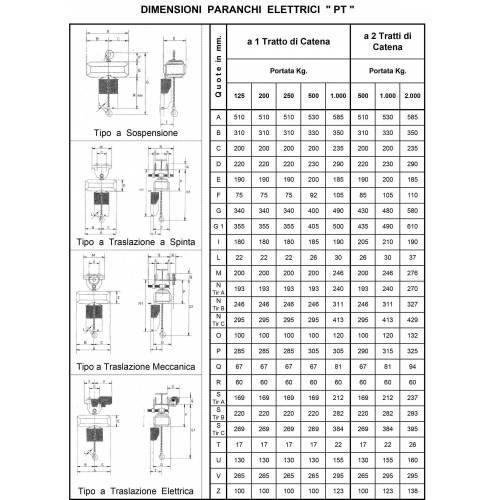

Die folgenden Versionen sind verfügbar
vt 85: Kapazität Kg 125 mit 1 Kettenabschnitt, Hub-/Translationsgeschwindigkeit m/min 8, Leistung Kw0,4, Gewicht (mit ~3 m Kette) Kg 43
vt 90: Kapazität Kg 200 mit 1 Kettenabschnitt, Hub-/Translationsgeschwindigkeit m/min 8, Leistung Kw0,4, Gewicht (mit ~3 m Kette) Kg 43
vt 95: Kapazität Kg 250 mit 1 Kettenabschnitt, Hub-/Translationsgeschwindigkeit m/min 8, Leistung Kw0,4, Gewicht (mit ~3 m Kette) Kg 43
vt 100: Kapazität Kg 500 mit 1 Kettenabschnitt, Hub-/Translationsgeschwindigkeit m/min 8, Leistung Kw0,9, Gewicht (mit ~3 m Kette) Kg 51
vt 105: Kapazität Kg 1000 mit 1 Kettenabschnitt, Hub-/Translationsgeschwindigkeit m/min 6,3, Leistung Kw1,6, Gewicht (mit ~3 m Kette) Kg 78
vt 110: Kapazität Kg 500 mit 2 Kettenabschnitten, Hub-/Translationsgeschwindigkeit m/min 4, Leistung Kw0,4, Gewicht (mit ~3 m Kette) Kg 46
vt 115: Kapazität 1000 kg mit 2 Kettenabschnitten, Hub-/Translationsgeschwindigkeit m/min 4, Leistung 0,9 kW, Gewicht (mit ~3 m Kette) 59 kg
vt 120: Kapazität Kg 2000 mit 2 Kettenabschnitten, Hub-/Translationsgeschwindigkeit m/min 3,15, Leistung Kw1,6, Gewicht (mit ~3 m Kette) Kg 94
Im Folgenden finden Sie den Rahmen der Umgebungsbedingungen für die Verwendung:
.Betriebstemperatur min. -10 Grad max. +40 Grad Celsius
.Maximale relative Luftfeuchtigkeit 85 %
.Maximale Höhe 1000 Meter über dem Meeresspiegel
.Rauschen dB(A): weniger als 80 Dezibel
Eigenschaften der Hebezeuge:
Das Hebezeug hat einen Leichtmetallkörper. Das Getriebegehäuse ist in einem Fettbad verschlossen, mit den Zahnrädern aus wärmebehandeltem Stahl, die sich dank Kugellagern drehen. Die Wabenlademutter ist in Stahl gefräst.
Die Ringkette ist sehr widerstandsfähig, aus Stahl mit einer speziellen Verschleißschutzbehandlung, die die Oberfläche weiter härtet. Der hochfeste Haken besteht aus gepresstem Stahl. Der untere dreht sich auf Kugellagern. Ein sehr nützlicher Sicherheitskarabiner verhindert das Aushaken.
Der Lastbegrenzer und der Hubbegrenzungsschalter sind sehr nützlich für die Sicherheit des Bedieners und des zu hebenden Materials. Der Lastbegrenzer ist eine Reibungsvorrichtung, die die Bewegung im Falle einer Überlastung stoppt; Der Hubendschalter ist ein elektrisches Gerät, das den maximalen Aufwärts- und Abwärtshub begrenzt.
Die Laufkatze hat Lagerplatten aus Stahl. Jede Platte hat zwei Stifte, die die beiden Räder aufnehmen. Die Räder sind bearbeitet und aus Gusseisen gefertigt; sie haben eine führungskante und sind dank kugellagern drehbar. Die Platten müssen mit dem Schiebebalken verbunden werden; Die verstellbaren Zuganker ermöglichen die Anpassung der Verbindung an die Breite des Trägerflansches. Einstellbare Spurstangen sind mit Passscheiben und Kontermuttern ausgestattet; sie haben auch eine sicherung gegen das losschrauben.
Der Elektrokettenzug Typ vt mit mechanischem Übersetzungsfahrwerk hat ein gusseisernes Bedienhandrad. Die Bewegung an den Rädern kommt von der Bewegung der Kette. Die Betätigungskette besteht aus verzinktem Stahl und ist daher sehr verschleißfest.
Das Produkt entspricht der Maschinenrichtlinie N 2006/42/EG der Gemeinschaft, der Niederspannungsrichtlinie 2006/95/EG und der Elektromagnetrichtlinie 2004/108/EG
Mit:
EG-Konformitätserklärung (oder Herstellererklärung)
Prüfzeugnis oder Gebrauchstauglichkeit
Bedienungsanleitung
