Präzision und Technologie für die moderne Werkstatt

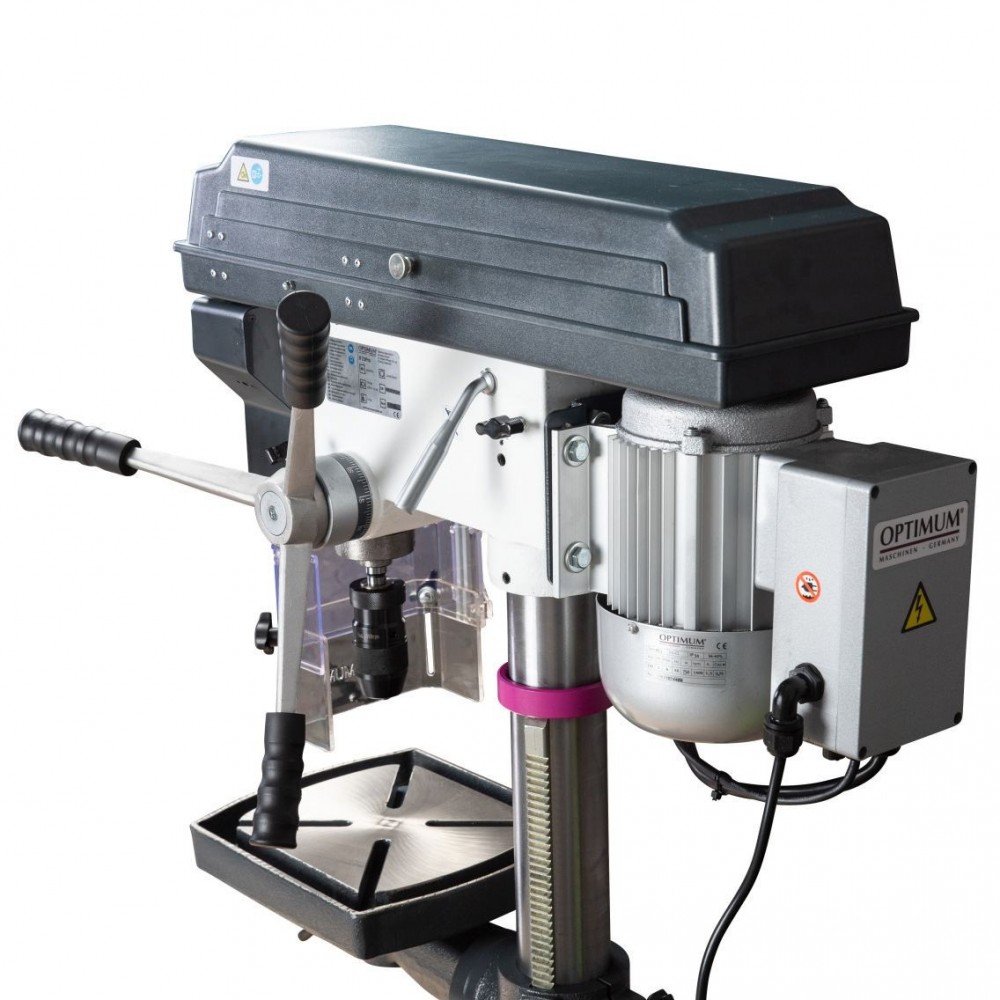

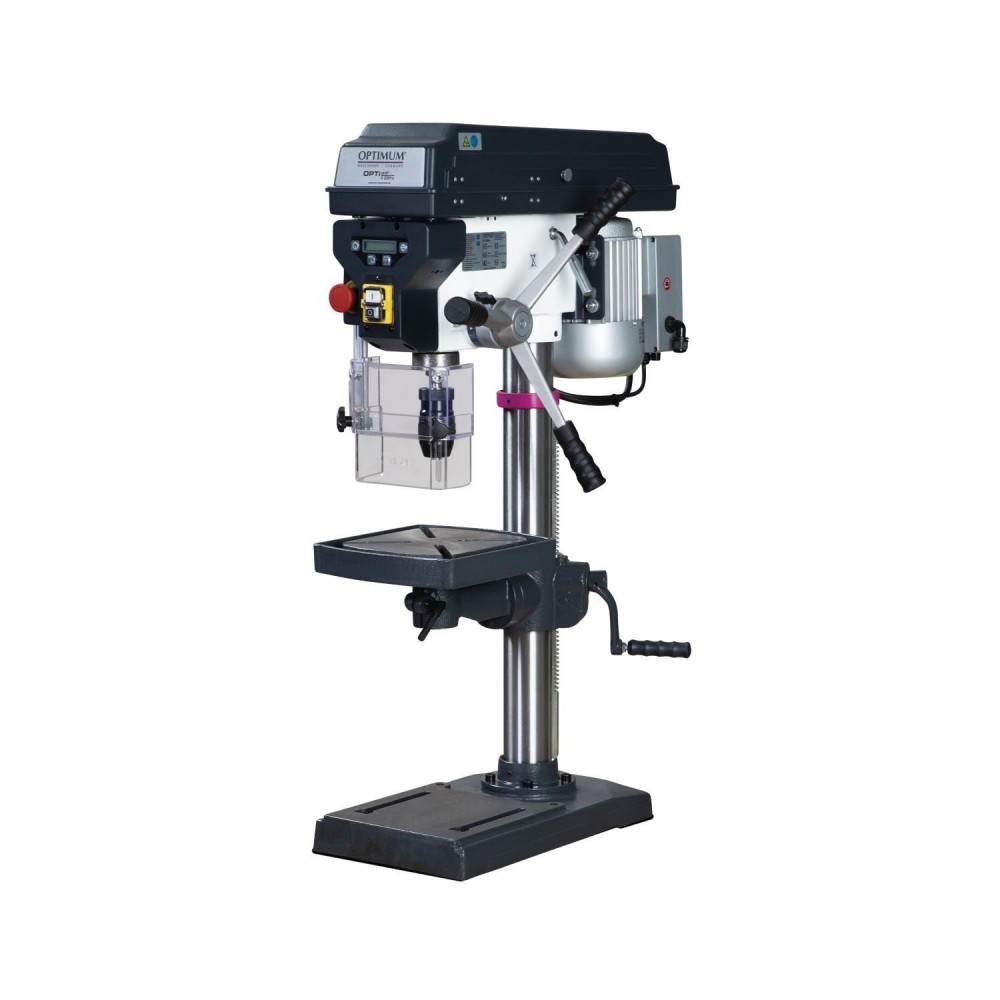

Das optimale Modell D 23Pro (Code 058OP3020) vereint mechanische Robustheit mit digitaler Innovation. Dank seiner Tischbauweise bietet es eine kompakte und dennoch extrem leistungsstarke Lösung zum Bohren von Stahl (S235JR) mit einem Bohrdurchmesser von bis zu Ø 25 mm für gelegentliches Bohren und Ø 20 mm für kontinuierliches Bohren.
GATES Präzisionsmechanik und Getriebe
- Überlegene konzentrische Rotation: Die Spindelwelle ist auf Präzisionskugellagern gelagert, wodurch eine gemessene konzentrische Rotationsgenauigkeit von ≤ 0,02 mm am Aufnahmesitz gewährleistet wird.

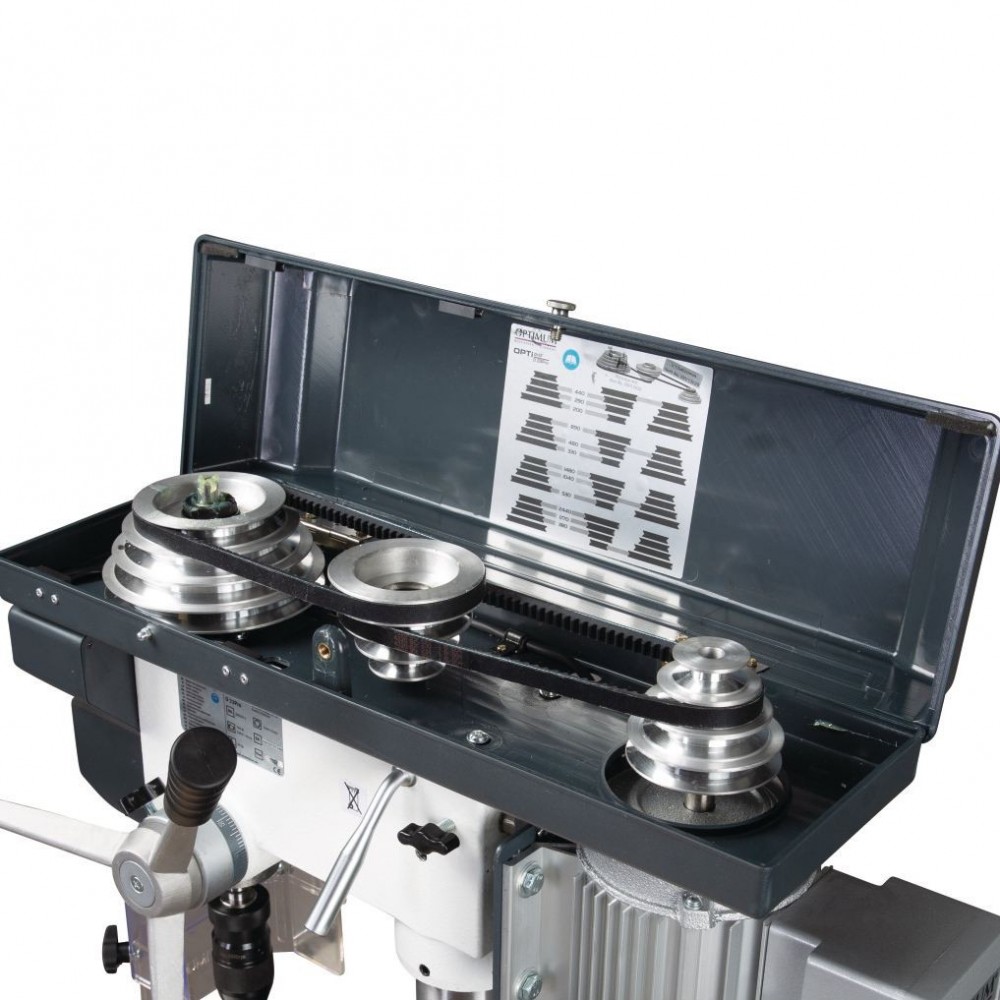

- Übertragungseffizienz: Das System verwendet geschliffene Aluminium-Riemenscheiben in Kombination mit hochwertigen GATES -Keilriemen, was einen extrem leisen Betrieb und eine schlupffreie Kraftübertragung gewährleistet.

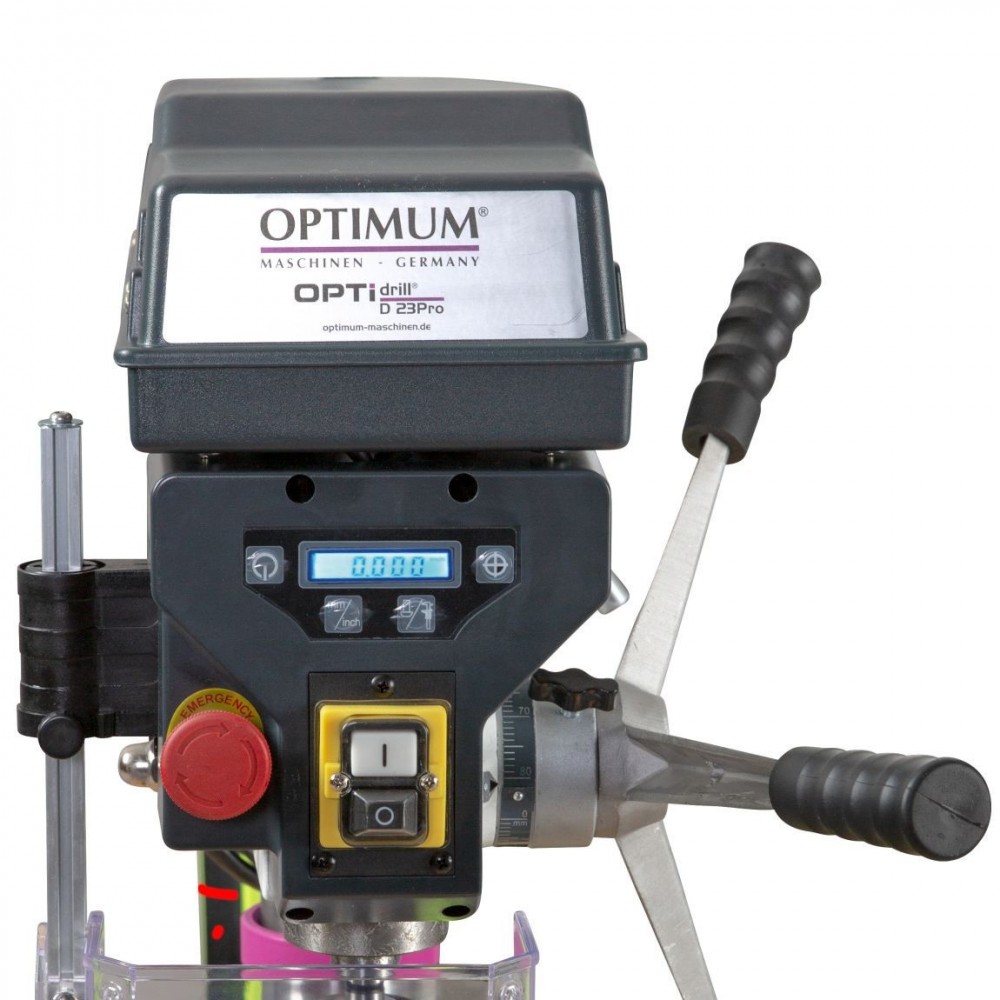

- Digitale Steuerung: Die Bohrtiefe kann in Echtzeit über ein integriertes digitales Display überwacht werden, was eine präzise und wiederholbare Bearbeitung ermöglicht.
Ergonomie und zertifizierte Sicherheit
Die Bohrmaschine entspricht den CE-Vorschriften und der Schutzart IP 54 und verfügt über folgende Merkmale:
- Softgrip-Griffe: Die Hebel für die Sattelstützenverstellung sind aus einem einzigen Stück Aluminium-Druckguss gefertigt und mit einer ergonomischen Beschichtung für einen komfortablen Griff versehen.

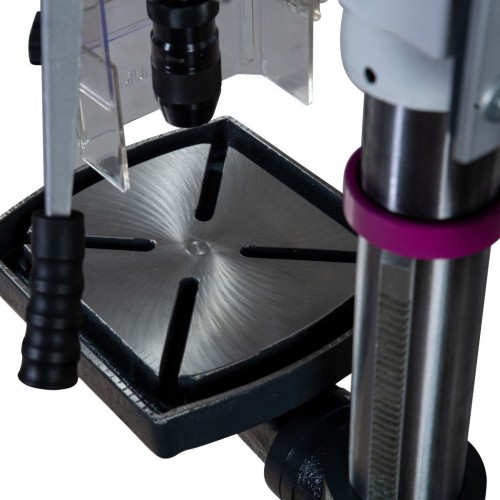

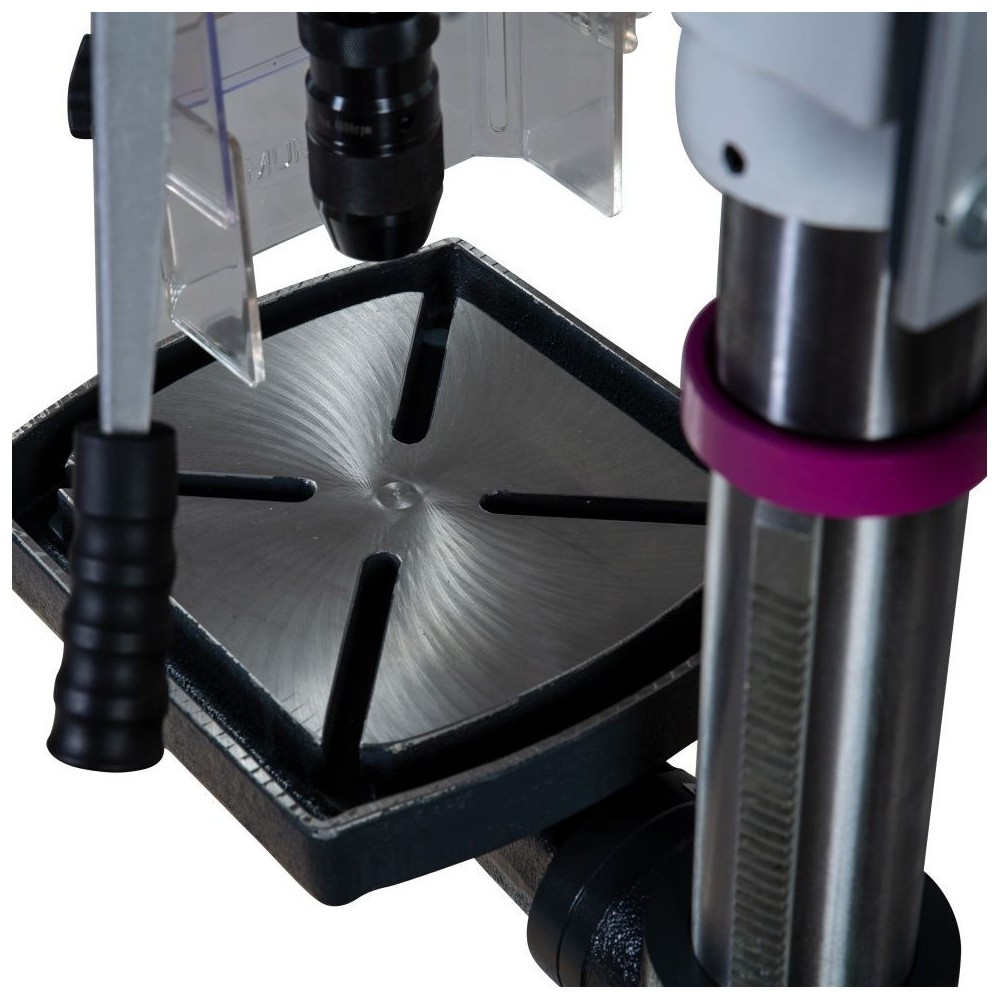

- Vielseitiger Arbeitstisch: Der Tisch (280x245 mm) ist um ± 45° neigbar und um 360° drehbar und mit diagonal angeordneten T-Nuten zur flexiblen Werkstückspannung ausgestattet.
- Schutzsysteme: Umfasst einen separaten Not-Aus-Schalter, ein Unterspannungsrelais und Sicherheitsmikroschalter sowohl an der Riemenabdeckung als auch am Schutzgitter.
Technische Referenzdaten
| Merkmal | Detail |
|---|
| Produktcode | 058 OP 3020 (OPT058OP3020) |
| Motorleistung | 400 V ~ 50 Hz - 750 W (0,75 kW) |
| Maximale Stahlbohrkapazität | Ø 25 mm (durchgehender Ø 20 mm) |
| Spindelbefestigung | CM 2 |
| Spindeldrehzahl | 200 bis 2440 U/min (12 Geschwindigkeiten) |
| Gabelschaftlager | 80 mm |
| Spindel-/Säulenabstand | 180 mm |
| Maximaler Abstand Spindel/Tisch | 425 mm |
| Abmessungen / Nettogewicht | 680 x 350 x 1.015 mm / 58 kg |
Serienmäßige Ausstattung enthalten:
- Selbstspannendes Spannfutter 1-16 mm.
- Konischer Anschluss CM 2 - B16.
- T-Nuten
- Digitalanzeige zur Anzeige der Bohrtiefe.
Hinweis: Bei 400-Volt-Modellen ist die Rechts-Links-Schaltung Standard.
