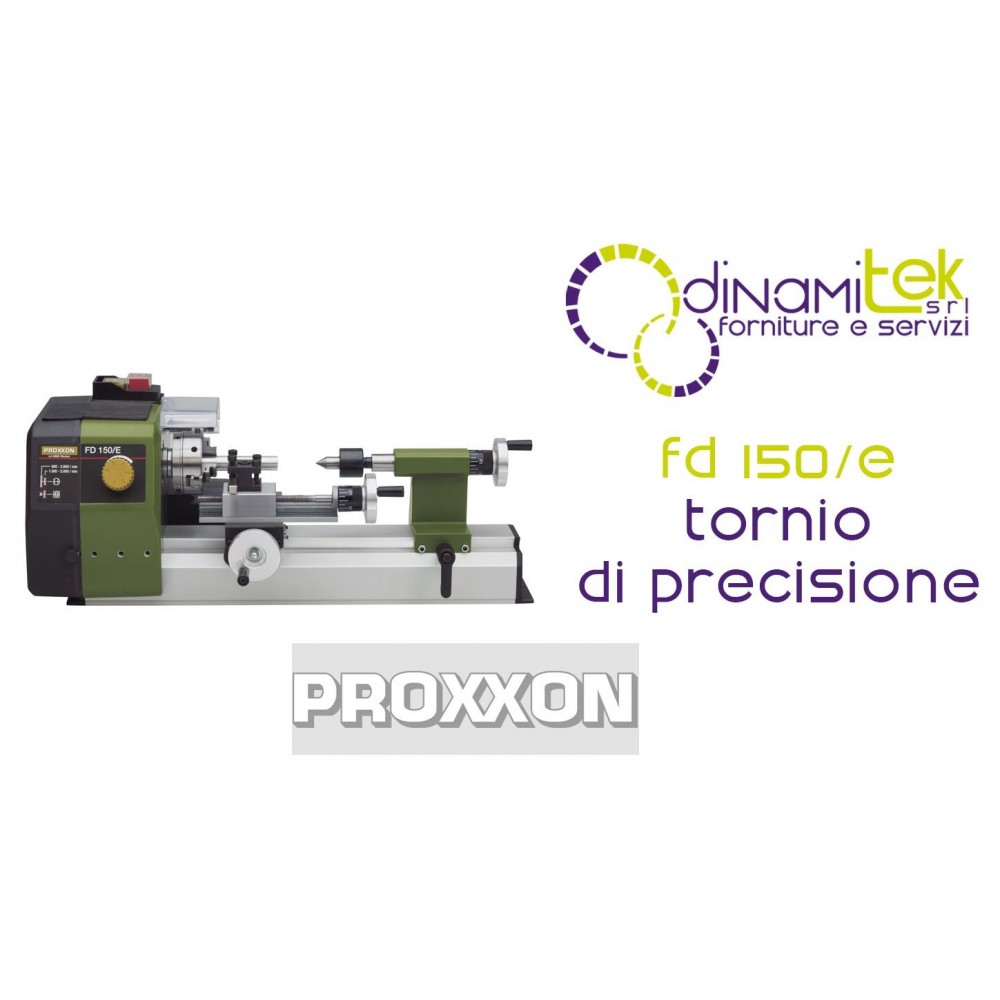

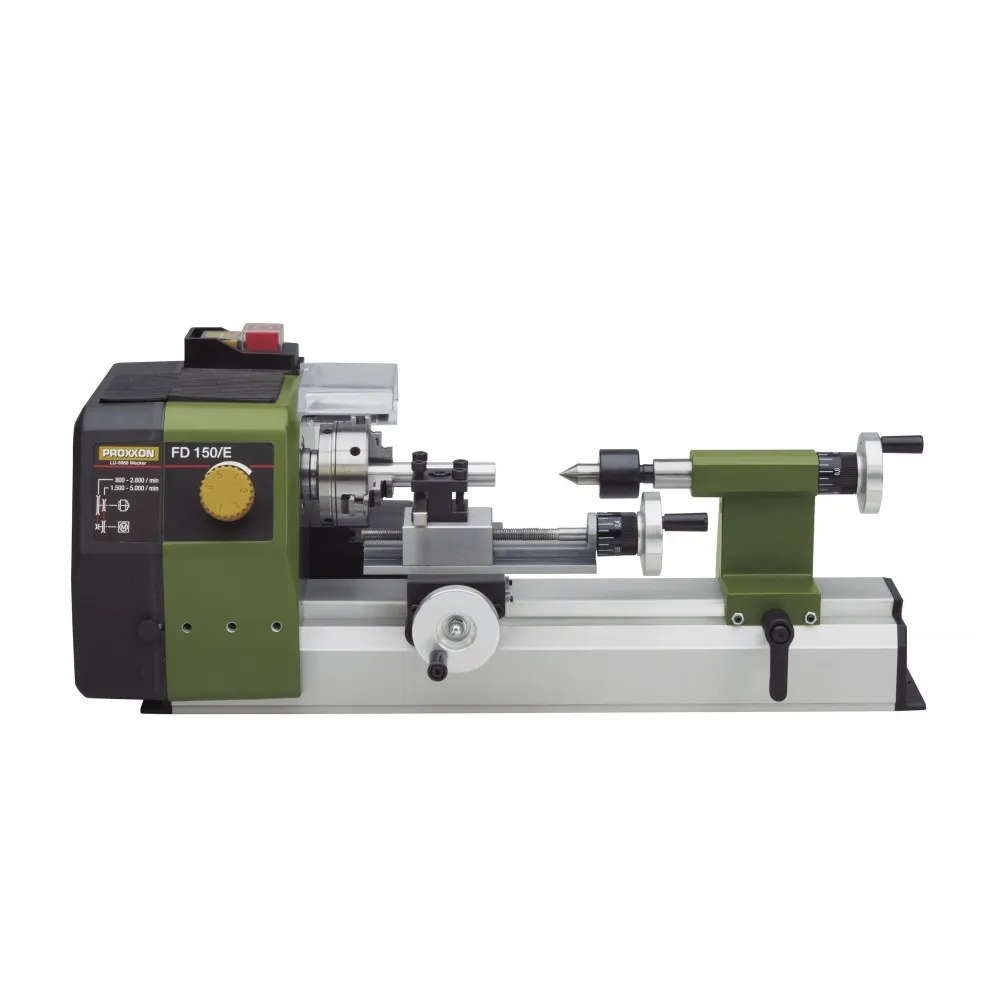

FD 150/E PRÄZISIONSDREHBANK PROXXON

Stabilität und Präzisionsmechanik (Hergestellt in Europa)

Die Drehmaschine FD 150/E zeichnet sich durch ihre robuste und dennoch leichte Bauweise mit einem Gewicht von ca. 4,5 kg aus. Das Grundgestell besteht aus stranggegossenem Aluminium mit geschliffenen Schwalbenschwanzführungen, die eine reibungslose und vibrationsfreie Bewegung von Schlitten und Reitstock gewährleisten.

Hochleistungsmotor und -getriebe

• Leistung und Steuerung: Der spezielle Gleichstrommotor ist leise und langlebig und wird von einer Vollwellenelektronik gesteuert, die auch bei niedrigen Drehzahlen ein hohes Drehmoment aufrechterhält.
• 2-Gang-System: Der Riemenantrieb bietet zwei mechanische Positionen: Stufe 1 (800 – 2.800 U/min) und Stufe 2 (1.500 – 5.000 U/min).
• Sicherheit: Es verfügt über einen Hauptschalter mit Not-Aus -Funktion und Schutz gegen versehentliches Wiederanlaufen.

Bedienspindel und Spindel

Die Hauptachse ist auf Präzisionslagern gelagert und verfügt über eine 8,5 mm Durchgangsbohrung . Spindelseitig befindet sich eine Bohrung für Spannzangen des Typs ER 11. Ein selbstzentrierendes 3-Backen-Spannfutter mit einem Spannbereich von 1,5 bis 50 mm dank umkehrbarer Backen ist im Lieferumfang enthalten.

Wagen und Gegenkopf

• Schlitten: Der obere Schlitten hat einen Verfahrweg von 60 mm (drehbar um +/- 45° für konische Drehung), während der Querschlitten einen Verfahrweg von 40 mm hat.
• Revolver: Unterstützt 6 x 6 mm Werkzeuge.
• Reitstock: Aus Aluminium-Druckguss, mit drehbarem Reitstock (MK 0/kurze Ausführung).
• Mikrometrische Präzision: Die Handräder verfügen über nulleinstellbare Graduierungsringe: 1 Umdrehung entspricht 1 mm, während jede einzelne Kerbe einen Fortschritt von 0,05 mm darstellt.

Technische Daten

• Stromversorgung: 230 V, 50/60 Hz (Isolationsklasse 1).
• Abstand zwischen den Spitzen: 150 mm.
• Spitzenhöhe: 55 mm (33 mm auf dem Querschlitten).
• Abmessungen: 360 x 150 x 150 mm.
• Gewicht: ca. 4,5 kg.

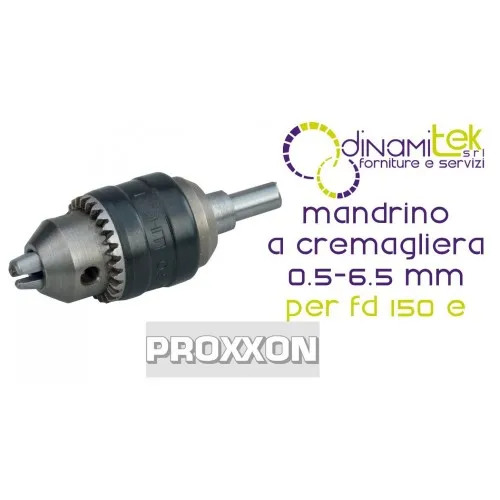

Erweitern Sie die Vielseitigkeit Ihrer FD 150/E Drehmaschine mit dem 4-Backen-Selbstzentrierfutter (Art.-Nr. 24158) für präzises Spannen von quadratischen oder achteckigen Werkstücken, dem Satz von 6 HSS-Co-Werkzeugen (Art.-Nr. 24524) aus hochwertigem Kobaltstahl, die bereits für alle Arten des Drehens geschärft sind, dem industriellen Zahnstangenfutter (Art.-Nr. 24152) zum Bohren am Senkkopf, dem Satz von 7 ER 11 Mehrradius-Spannzangen (Art.-Nr. 24154) zur Gewährleistung maximaler Rundlaufgenauigkeit und der Späneauffangwanne aus Stahlblech (Art.-Nr. 24156) mit Spritzschutz.
