1432 CTP KABELTROMMEL KABEL + LUFTSCHLAUCH DOPPELTROMMEL SERIE 1400 ZECA

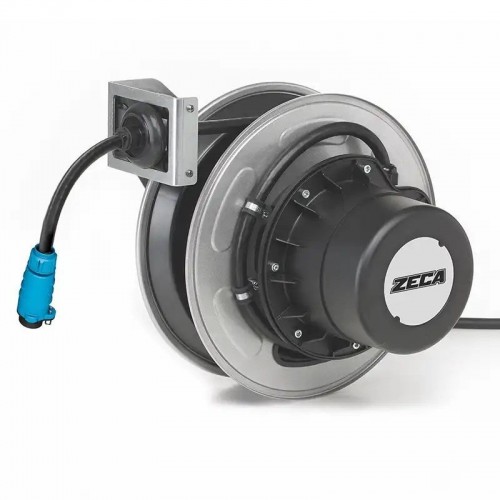

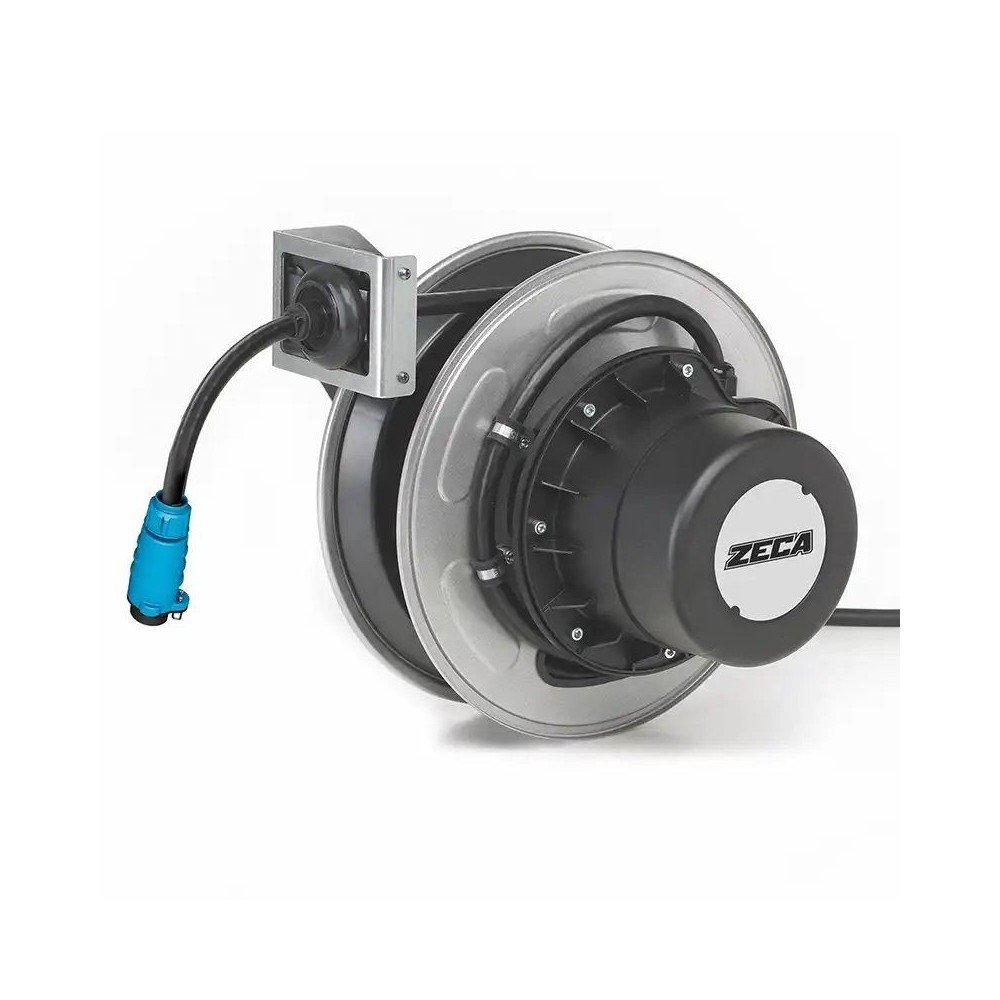

Zeca 1432 CTP Kabeltrommel + Luftschlauch Doppeltrommel Serie 1400

Die Kabel- und Luftschlauchtrommel der Zeca Twin Reels 1400-Serie, Modell 1432 CTP , ist eine innovative Lösung für die gleichzeitige und effiziente Verwaltung von Strom und Druckluft. Als Teil der innovativen Twin Reels-Serie von Zeca ist diese Trommel optimiert, um Ordnung, Sicherheit und kontinuierliche Verfügbarkeit von Ressourcen in anspruchsvollen professionellen Umgebungen zu gewährleisten.

Allgemeine technische Eigenschaften des Wicklers (Serie 1400)

• Robuste Struktur: Die Strukturelemente der Rolle bestehen aus Stahl mit Epoxidlackierung und Technopolymer und bieten eine bemerkenswerte Widerstandsfähigkeit und Haltbarkeit.
• Befestigungsflansch: Ausgestattet mit einem seitlichen Befestigungsflansch aus Aluminium für eine sichere Installation.
• Feder: Ausgestattet mit einer langlebigen Stahlfeder, die ein effizientes und gleichmäßiges Aufwickeln gewährleistet.
• Kabelführungsöffnung: Enthält eine Kabelführungsöffnung mit Rolle , die das Ab- und Aufwickeln von Kabel und Schlauch erleichtert und so Verschleiß und Verwicklungen verhindert.
• Kabelstopper: Enthält einen Ratschen-Kabelstopper , der alle 50 cm eingesetzt werden kann. Dieser Mechanismus lässt sich leicht lösen, wenn das Kabel unter konstanter Spannung bleiben soll.
• Elektrische Sicherheit: Es verfügt über einen doppelten Erdungskontakt und eine Kollektor-Isolationsspannung von 2,5 KV , wodurch hohe Sicherheitsstandards gewährleistet werden.
• Schutzklasse: Es verfügt über die Schutzklasse IP65 , was einen vollständigen Schutz gegen das Eindringen von Staub und starken Wasserstrahlen aus allen Richtungen bedeutet.
• Betriebstemperatur: Es funktioniert effektiv in einem Umgebungstemperaturbereich von -5 °C bis +50 °C .
• Druckluftleistung: Es unterstützt einen maximalen Betriebsdruck von 15 bar und ein maximales Vakuum von 0,95 bar und ist daher für verschiedene pneumatische Anwendungen geeignet.
• Eingangskabel: Enthält ein 2 Meter langes Eingangskabel für einen einfachen Stromanschluss.
• ATEX-Zertifizierung: Das Modell 1432 CTP ist NICHT ATEX-zertifiziert .
• Konformität: Die Rolle entspricht EN 61242, EN 60335-1, 2014/35/EU, 2011/65/EU, 2006/42/EU.

Detaillierte Spezifikationen des Modells 1432 CTP

• Kabel-/Rohrzusammensetzung: Das Modell 1432 CTP wird mit 4 Leitern mit einem Querschnitt von 1,5 mm² geliefert, kombiniert mit einem Rohr mit einem Innendurchmesser von 4 mm .
• Kabel-/Schlauchlänge: Die Gesamtlänge von Kabel und Schlauch beträgt 15 Meter .
• Nennleistung: Es hat eine Leistung von 1,5 KW bei 20 °C.
• Maximale Leistung: Erreicht 2 KW bei 20 °C.
• Maximale Spannung: Es ist für Arbeiten mit Spannungen bis zu 500 V geeignet.
• Rettbox-Sockel: Das Modell 1432 CTP enthält einen Rettbox-Sockel (Marechall) .

Kabel- und Rohrfunktionen (gemeinsam mit Doppelspulen)

• Rohrmaterial: Das Rohr besteht aus PA (Polyamid) .
• Rohrabmessungen: Es hat einen Innendurchmesser von 4,00 mm und einen Außendurchmesser von 6,00 mm .
• Leiterisolierung: Die Leiterisolierung besteht aus PVC .
• Leiterkennzeichnung: Leiter werden mit den Farben Braun, Schwarz, Grau und Grün/Gelb gekennzeichnet.
• Äußerer Kabelmantel: Der äußere Mantel des Kabels besteht aus PVC und ist schwarz .
• Flammhemmend: Das Kabel entspricht der Norm IEC 60332-1 für Flammhemmung.
• Nenn- und Prüfspannung: Es hat eine Nennspannung von 300/500 V (50 Hz) und eine Prüfspannung von 2,5 kV .
• Betriebstemperatur Kabel/Rohr: Die Betriebstemperatur für Kabel und Rohr liegt zwischen -5 °C und +70 °C .
• Biegeradius: Der Biegeradius des Kabels beträgt 8 x D.

Vorteile und Anwendungsgebiete

Die Zeca Twin Reels-Kabeltrommel wurde entwickelt, um die Arbeitsumgebung zu verbessern und bietet konkrete Vorteile:

• Verbesserte Ordnung und Sicherheit: Hilft, Kabel- und Rohrsalat zu vermeiden und reduziert so die Stolpergefahr und die Gefahr versehentlicher Beschädigungen erheblich.
• Dauerbetrieb: Stellt sicher, dass Strom und Druckluft immer zur Verfügung stehen, was für den Dauerbetrieb von Maschinen und Fahrzeugen unerlässlich ist.
• Vielseitig einsetzbar: Es eignet sich ideal für verschiedenste professionelle Einsatzbereiche, beispielsweise für Einsatzfahrzeuge (z. B. Feuerwehrfahrzeuge), Industriemaschinen , Prozessleitsysteme und die Industrieautomation . In diesen Szenarien stellt es sicher, dass die Fahrzeuge stets über die nötige elektrische Energie und vollgeladene Druckluftbehälter verfügen.

Optionale und Ersatzteile (Lieferung zerlegt)

• Schwenkhalterung (ART. 1405): Nur für manuelle Bedienung geeignet, zur Wandmontage.
• Feste Halterung (ART. 1403): Zur Befestigung an Wand, Boden oder Decke.
• Rettbox Unterputzstecker (Marechall): Als Zubehör erhältlich (Art. CTS 12V, Art. CTS 24V), mit Schutzart IP55, 1P+N+T 20A 250V AC und 12V oder 24V Spulenstromversorgung zum automatischen Auswerfen der Steckdose.
