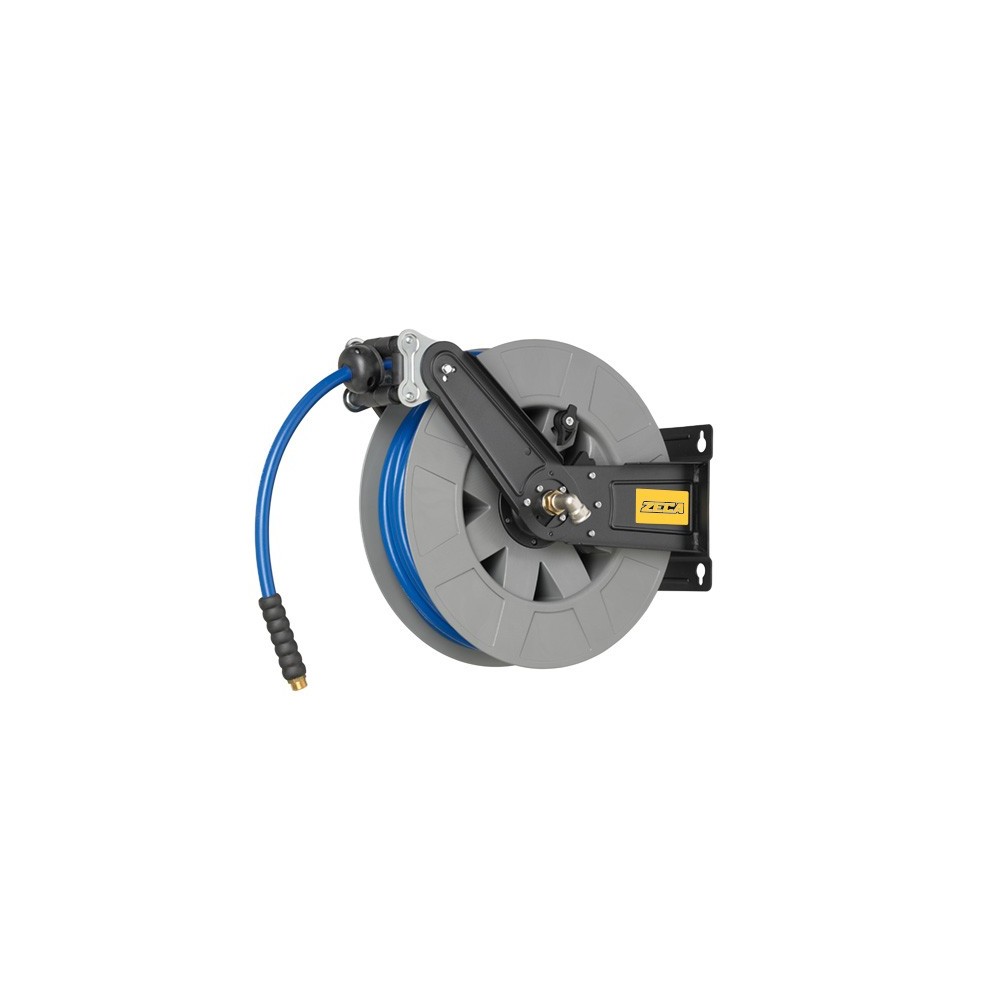

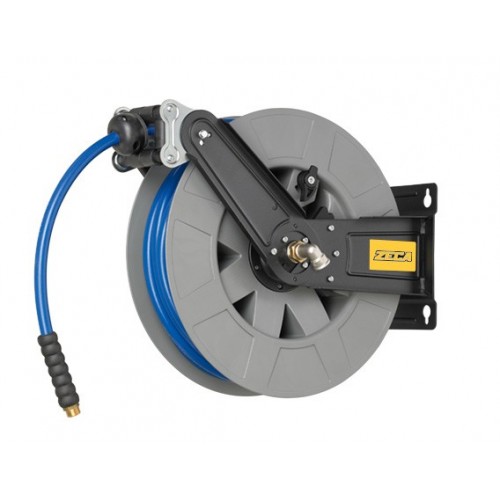

Schlauchhaspel Serie 8402 für Luft und Wasser, 20 bar, Schlauchlänge 20 m, Innendurchmesser 8 mm
Die Schlauchhaspel-Serie 8400 Zeca eignet sich für ein breites Spektrum an Medien. Die Anwendungsbereiche der Schlauchhaspeln der Serie 8400 sind vielfältig: Betankung, Luftfahrt, Militär, Schifffahrt, Bergbau, Bauwesen, Landwirtschaft, Chemie, Autoreparatur, Industrie, Autowaschanlagen, Industriereinigung, Lebensmittelverarbeitung und Großküchen. Für jede Medienart bietet Zeca eine spezifische Schlauchhaspel der Serie 8400 an, die für einen optimalen Mediendurchfluss ausgelegt ist. Schlauchhaspeln unterscheiden sich hinsichtlich Schlauchtyp, Ein- und Auslassanschlüssen und vor allem hinsichtlich der Medienart, des Drucks und der Betriebstemperatur, für die sie geeignet sind.
Mit den Schlauchhaspeln der Serie 8400 können Sie Druckluft, Hochdruckwasser, Heißwasser, Öl, Diesel und AdBlue transportieren. Einige Modelle entsprechen der Richtlinie 2014/34/EU II 2GD c IIB T4/T135°CX. Die Baumusterprüfnummer lautet IMQ 14 ATEX 009 X. Die Haspeln entsprechen den Normen EN 13463-1:2009 und EN 13463-5:2011. Sie erkennen sie an dem gelben, sechseckigen Etikett mit dem Kürzel „Ex“.
Die Schlauchtrommel 8402 ist für den Durchfluss von Luft und Wasser bei 20 bar ausgelegt.
Die Schlauchaufroller der Serie 8400 sind technisch hochentwickelt und mit größter Sorgfalt gefertigt. Ein kleines, aber nützliches Detail optimiert die Bedienung des Schlauchaufrollers und Ihren gesamten Arbeitsalltag: Das automatische Schlauchstoppsystem Zeca hält den Schlauch auf der gewünschten Länge. Der Schlauchstopper ist bei Bedarf abnehmbar.
Die Rollenöffnung lässt sich in verschiedenen Positionen einstellen und erleichtert so sowohl die Zufuhr als auch die Abfuhr: Sie werden weder beim Ab- noch beim Aufwickeln behindert. Auch der Schlauchstopper ist verstellbar. Die Schlauchtrommel 8400 bietet zahlreiche Möglichkeiten zur individuellen Anpassung an die spezifischen Bedürfnisse Ihrer Werkstatt. Die Rückholfeder ist mit der Maximo Process-Technologie gefertigt.
Die Schlauchtrommel-Halterungen sind aus epoxidpulverbeschichtetem Stahl gefertigt und daher besonders langlebig. Sie lassen sich zudem an jede Einbausituation anpassen. Das Gelenk ist genormt. Der Auslassanschluss besteht aus Messing/Stahl, die Schrauben aus massivem Stahl.
Entwicklung und Technologie:
selbstschmierende Rohrführungsrollen
ABS-Zündspule
Drehgelenk ohne Verengung und mit niedrigem Reibungskoeffizienten
Spulenstützbuchsen aus selbstschmierendem Material
Details zum Eingangsanschluss:
Stahlspulenwelle
FPM (Viton) Dichtung
Messingbuchse
Drehgelenkwelle aus Edelstahl AISI 304 oder Messing für Modelle der Baureihe, die bei niedrigem Druck arbeiten
Axialrollenlager
Messingring
PTFE-Spindelführungsring
Messing-Einlassanschluss
Technisches Datenblatt
Schlauchtrommel:
maximaler Druck 20 Bar
Nutzung von Luft und Wasser
Flüssigkeitstemperatur -15°C/+50°C
Rohr:
Durchmesser mm 8 5/16”
Länge 20 m
SAE 100R6 Typ
Verbindungen:
½” F-Einlass
¼" M-Ausgang
ISO EN 12100 CE 2006/42/CE-Verordnung

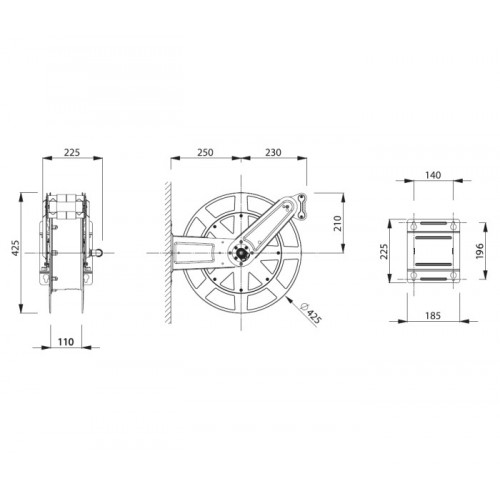

Abmessungen und Gewicht: 550 x 505 x 270 mm, 10 kg
