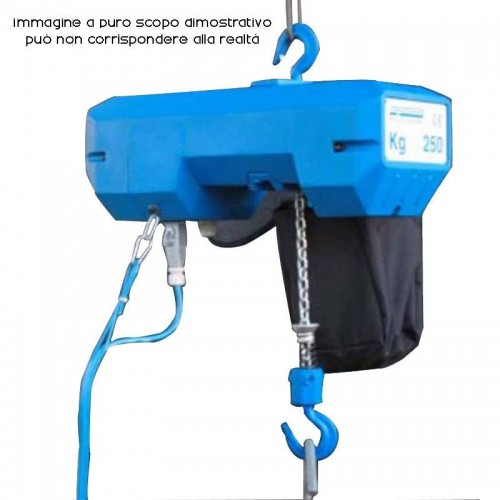

Paranco elettrico a catena tipo vt a carrello a traslazione meccanica, alimentazione a corrente trifase a una velocità di sollevamento PHOLGOR.
Tensione di alimentazione 380/50 V/Hz. Motore trifase, asincrono, autofrenante a unica polarità
Comandi a bassa tensione 48 V
Raccogli catena per catena inattiva compreso. Si tratta di un sacco morbido in materiale plastico
Paranco elettrico a catena per il sollevamento verticale di carichi liberi nello spazio, con carrello di traslazione ad azionamento meccanico a catena
I carrelli traslano orizzontalmente il carico lungo l'asse longitudinale della trave di scorrimento posizionata in quota. La trave di scorrimento è a doppia T
Il paranco e il carrello hanno indice di protezione IP 45 e isolamento classe "F"

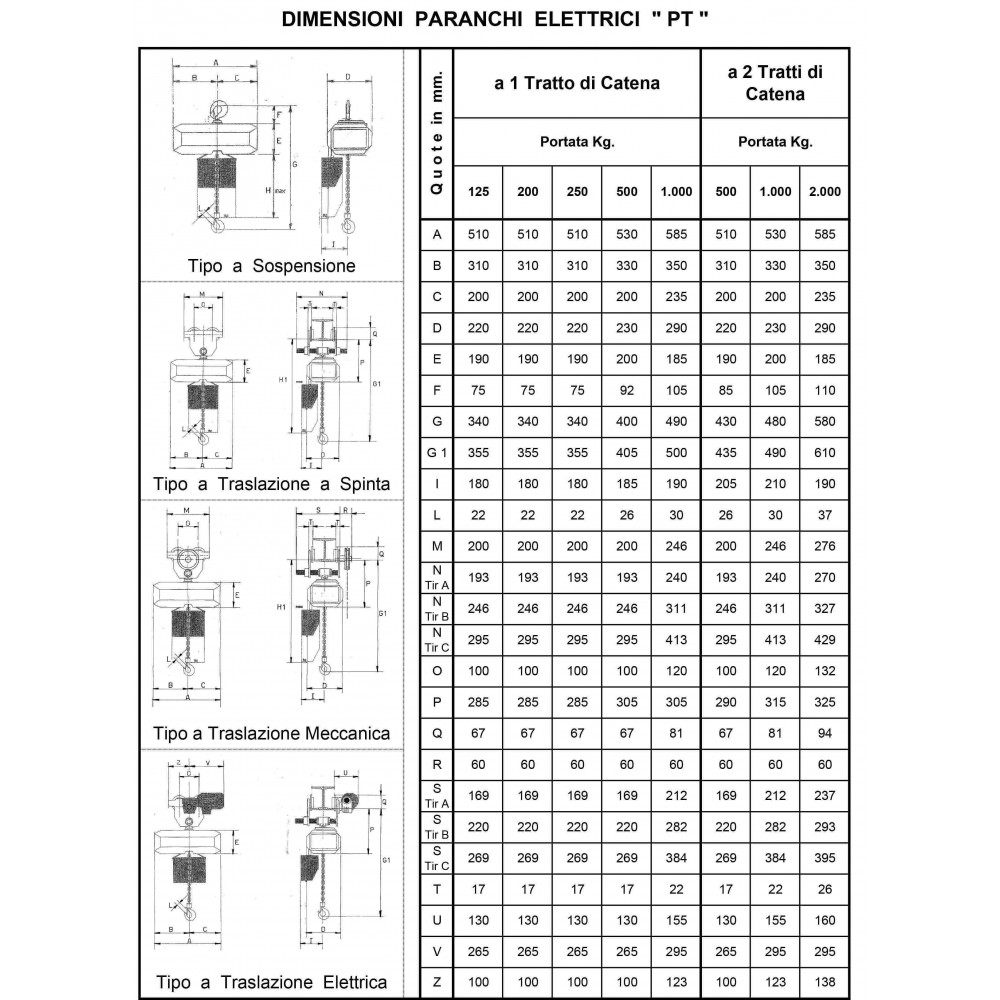

Disponibili le seguenti versioni
vt 85: portata Kg 125 con 1 tratto di catena, velocità di sollevamento/traslazione m/min 8, potenza Kw0.4, peso (con ~3 m di catena) Kg 43
vt 90: portata Kg 200 con 1 tratto di catena, velocità di sollevamento/traslazione m/min 8, potenza Kw0.4, peso (con ~3 m di catena) Kg 43
vt 95: portata Kg 250 con 1 tratto di catena, velocità di sollevamento/traslazione m/min 8, potenza Kw0.4, peso (con ~3 m di catena) Kg 43
vt 100: portata Kg 500 con 1 tratto di catena, velocità di sollevamento/traslazione m/min 8, potenza Kw0.9, peso (con ~3 m di catena) Kg 51
vt 105: portata Kg 1000 con 1 tratto di catena, velocità di sollevamento/traslazione m/min 6.3, potenza Kw1.6, peso (con ~3 m di catena) Kg 78
vt 110: portata Kg 500 con 2 tratti di catena, velocità di sollevamento/traslazione m/min 4, potenza Kw0.4, peso (con ~3 m di catena) Kg 46
vt 115: portata Kg 1000 con 2 tratti di catena, velocità di sollevamento/traslazione m/min 4, potenza Kw0.9, peso (con ~3 m di catena) Kg 59
vt 120: portata Kg 2000 con 2 tratti di catena, velocità di sollevamento/traslazione m/min 3.15, potenza Kw1.6, peso (con ~3 m di catena) Kg 94
Di seguito il quadro delle condizioni ambientali di impiego:
.Temperatura di esercizio min -10 gradi max + 40 gradi centigradi
.Umidità relativa massima 85 %
.Altitudine massima 1000 metri sul livello del mare
.Rumorosità dB (A): inferiore a 80 decibel
caratteristiche dei paranchi:
Il paranco ha il corpo in lega leggera. La carcassa del riduttore è chiusa a bagno di grasso, con gli ingranaggi in acciaio termicamente trattato, girevoli grazie ai cuscinetti a sfere. La noce di carico ad alveoli è fresata in acciaio.
La catena ad anelli è molto resistente, in acciaio con uno speciale trattamento antiusura che rende la superficie ulteriormente indurita. Il gancio ad alta resistenza è in acciaio stampato. Quello inferiore è girevole sui cuscinetti a sfera. Un utilissimo moschettone di sicurezza previene lo sganciamento.
Molto utili, ai fini della sicurezza dell'operatore e del materiale sollevato, sono il limitatore di carico e la finecorsa di sollevamento. Il limitatore di carico è un dispositivo a frizione che arresta il movimento in caso di sovraccarico; la finecorsa di sollevamento è un dispositivo elettrico che delimita la massima corsa in salita e in discesa.
Il carrello ha le piastre portanti in acciaio. Ogni piastra ha due perni che accolgono le due ruote. Le ruote sono lavorate meccanicamente e realizzate in fusione di ghisa; hanno il bordino di guida e sono girevoli grazie ai cuscinetti a sfere. Le piastre hanno bisogno di essere collegate alla trave di scorrimento; i tiranti regolabili permettono di adattare il collegamento in funzione della larghezza dell'ala della trave stessa. I tiranti regolabili sono dotati di rondelle di spessorazione e dadi di serraggio; inoltre presentano un dispositivo di sicurezza contro lo svitamento.
Il paranco elettrico a catena tipo vt con carrello a traslazione meccanica ha il volantino di manovra in fusione di ghisa. Il movimento alle ruote deriva dal movimento della catena. La catena di manovra è in acciaio zincato quindi è molto resistente all'usura.
Prodotto conforme alla Direttiva Comunitaria Macchine N 2006/42/CE e alla Direttiva Bassa Tensione 2006/95/CE e alla Direttiva Elettromagnetica 2004/108/CE
Dotato di:
dichiarazione CE di conformità (o Dichiarazione del fabbricante)
attestato di collaudo o idoneità all'impiego
manuale di istruzioni d'uso
