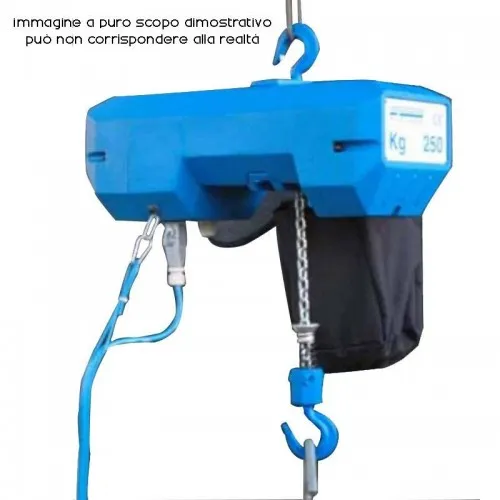

Elektrokettenzug vt Laufkatze mit mechanischer Übersetzung, Drehstromanschluss mit zwei Hubgeschwindigkeiten PHOLGOR .
Die Laufkatzen setzen die Last horizontal entlang der Längsachse des in der Höhe positionierten Schiebebalkens um. Der Schiebebalken ist ein Doppel-T
Hebezeug ausgestattet mit:
EG-Konformitätserklärung (oder Herstellererklärung)
Prüfzeugnis oder Gebrauchstauglichkeit
Bedienungsanleitung
Echte Modelle verfügbar. Bewerten Sie Reichweite, Geschwindigkeit und Leistung, um das am besten geeignete Modell zu finden
vt 285: Kapazität Kg 125 mit 1 Kettenabschnitt, Hub-/Translationsgeschwindigkeit m/min 8/2,7, Leistung kW0,4-0,13, Gewicht (mit ~3 m Kette) Kg 43
vt 290: Kapazität Kg 200 mit 1 Kettenabschnitt, Hub-/Translationsgeschwindigkeit m/min 8/2,7, Leistung kW0,4-0,13, Gewicht (mit ~3 m Kette) Kg 43
vt 295: Kapazität Kg 250 mit 1 Kettenabschnitt, Hub-/Translationsgeschwindigkeit m/min 8/2,7, Leistung kW0,4-0,13, Gewicht (mit ~3 m Kette) Kg 43
vt 300: Kapazität Kg 500 mit 1 Kettenabschnitt, Hub-/Translationsgeschwindigkeit m/min 8/2,7, Leistung kW0,9-0,13, Gewicht (mit ~3 m Kette) Kg 51
vt 305: Tragfähigkeit 1000 kg mit 1 Kettenabschnitt, Hub-/Translationsgeschwindigkeit m/min 6,3/1,9, Leistung kW 1,6-0,55, Gewicht (mit ~3 m Kette) 78 kg
vt 310: Kapazität Kg 500 mit 2 Kettenabschnitten, Hub-/Translationsgeschwindigkeit m/min 4/1,3, Leistung Kw0,4-0,13, Gewicht (mit ~3 m Kette) Kg 46
vt 315: Kapazität Kg 1000 mit 2 Kettenabschnitten, Hub-/Translationsgeschwindigkeit m/min 4/1,3, Leistung kW0,9-0,13, Gewicht (mit ~3 m Kette) Kg 59
vt 320: Kapazität Kg 2000 mit 2 Kettenabschnitten, Hub-/Translationsgeschwindigkeit m/min 3,15/0,8, Leistung kW1,6-0,55, Gewicht (mit ~3 m Kette) Kg 94
Der Rahmen der Umgebungsbedingungen der Nutzung:
.Betriebstemperatur min. -10 Grad max. +40 Grad Celsius
.Maximale relative Luftfeuchtigkeit 85 %
.Maximale Höhe 1000 Meter über dem Meeresspiegel
Es wird empfohlen, die Angaben in den Umgebungsbedingungen für die Verwendung zu berücksichtigen. Elektrokettenzug zum vertikalen Heben freier Lasten im Weltraum, mit mechanischem Kettenfahrwerk. Jede andere als die bestimmungsgemäße Verwendung liegt in der Verantwortung des Benutzers. Verwenden Sie das Hebezeug nur unter Bedingungen mit nachgewiesener und kontrollierter Effizienz, um die Sicherheit der Last und der Bediener zu gewährleisten.
Aus Sicherheitsgründen ist der Lifter mit einem Lastbegrenzer und Hubendschalter ausgestattet. Der Lastbegrenzer ist eine Reibungsvorrichtung, die die Bewegung im Falle einer Überlastung stoppt; Der Hubendschalter ist ein elektrisches Gerät, das den maximalen Aufwärts- und Abwärtshub begrenzt.
Hebezeug und Laufkatze haben die Schutzart IP 45 und die Isolationsklasse „F“, dh: Geschützt gegen feste Körper größer als 1 mm, Geschützt gegen Strahlwasser und Wärmedämmung bis 155 Grad Celsius. Der Elektrolifter ist mit einem 48-V-Niederspannungs-Niederspannungs-Hängetaster ausgestattet, das die Schutzart IP 55 aufweist. Darüber hinaus verfügt das Drucktastenfeld über einen Not-Aus-Taster, um die Bewegung im Bedarfsfall sofort zu unterbrechen.
Merkmale Elektrokettenzug vt
Versorgungsspannung 380/50V/Hz. Selbstbremsender Dreiphasen-Asynchronmotor mit doppelter Polarität
Lärm dB(A): weniger als 80 Dezibel
Der Kettenfänger für inaktive Kette ist im Lieferumfang enthalten. Eine praktische und widerstandsfähige weiche Tasche aus Kunststoff.
Das Hebezeug ist in jeder seiner Komponenten sehr widerstandsfähig; Es hat einen Leichtmetallkörper und ein fettgebadetes Untersetzungsgehäuse. Die Zahnräder des Untersetzungsgetriebes bestehen aus wärmebehandeltem Stahl und drehen sich auf Kugellagern. Die Lademutter aus gefrästem Stahl besteht aus Waben.
Die Ringkette besteht aus Stahl mit einer speziellen Verschleißschutzbehandlung, die die Oberfläche härtet. Der Haken ist sehr stark, der untere läuft auf Kugellagern. Der Haken hat ein praktisches Sicherheitssystem: einen Karabiner gegen das Aushaken.
Das Fahrwerk hat stählerne Lagerplatten, die über verstellbare Zuganker mit dem Gleitbalken verbunden sind, um sich perfekt an die Flügelbreite anzupassen. Die Spurstangen haben Passscheiben und Kontermuttern. Auch dieses Bauteil verfügt über eine Sicherung, die ein Herausdrehen verhindert. Die Trägerplatten haben jeweils zwei Stifte zur Abstützung der Räder. Jede Platte hat also zwei mechanisch bearbeitete Gusseisenräder. Die Räder sind mit einer Führungskante ausgestattet und dank Kugellagern drehbar.
Der Elektrokettenzug vt mit mechanischem Übersetzungsfahrwerk ist mit einem Handrad aus Gusseisen und einer sehr verschleißfesten Betätigungskette aus verzinktem Stahl ausgestattet. Die Bewegung der Wagenräder wird durch die Bewegung der Kette vermittelt.
Das Produkt entspricht der Maschinenrichtlinie N 2006/42/EG der Gemeinschaft, der Niederspannungsrichtlinie 2006/95/EG und der Elektromagnetrichtlinie 2004/108/EG
