Elektrokettenzug vt Laufkatze mit elektrischer Übersetzung, Drehstromanschluss bei einer Hubgeschwindigkeit PHOLGOR
Versorgungsspannung 380/50 V/Hz, Niederspannungssteuerung 48 V gemäß Sicherheitsnorm. Der dreiphasige Elektromotor ist asynchron, selbstbremsend mit einer einzigen Polarität.
Der Kettensammler ist im PHOLGOR- Hebezeug enthalten. Es ist ein weicher Beutel aus Kunststoffmaterial, der die inaktive Kette auffängt.
Elektrokettenzüge sind nur zum vertikalen Heben von Lasten im freien Raum bestimmt. Jede andere als die angegebene Verwendung liegt in der Verantwortung des Benutzers. Die Laufkatzen verschieben sich horizontal entlang der Längsachse des in einer Höhe positionierten Doppel-T-Transportbalkens.

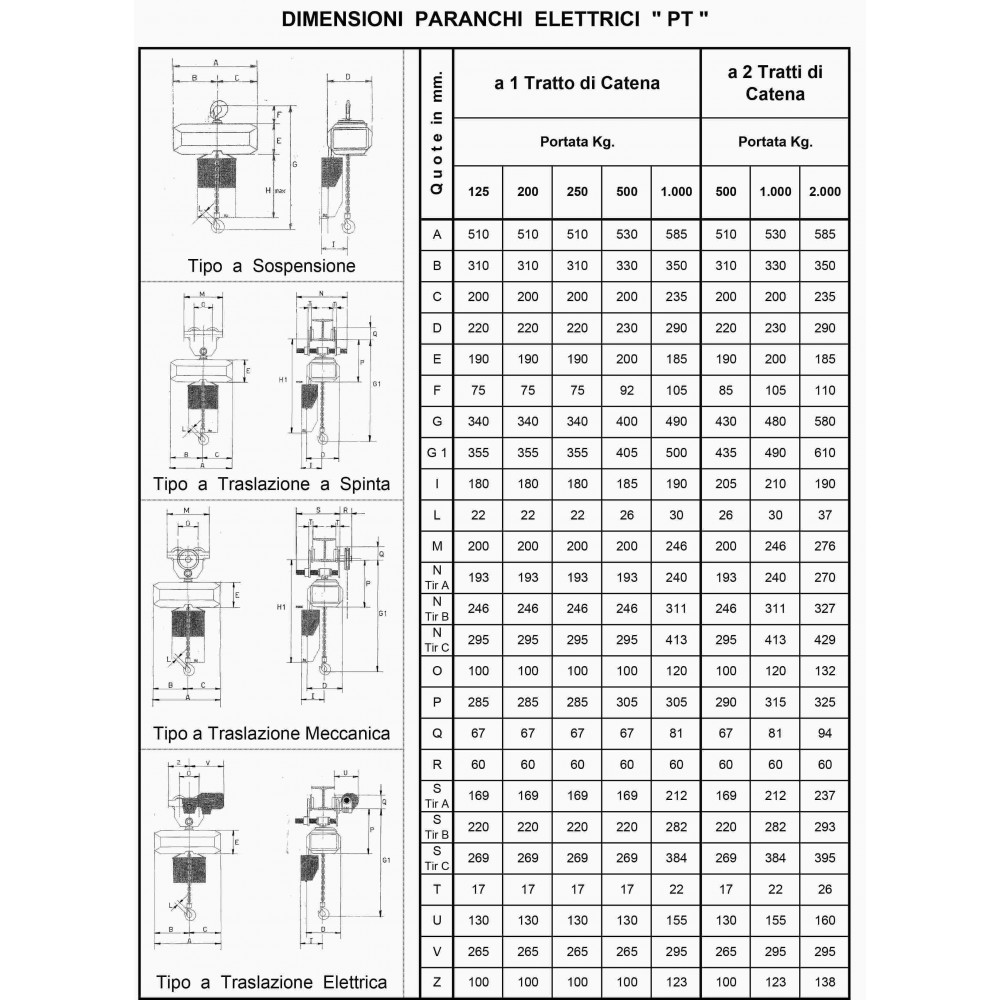

Die folgenden Versionen sind verfügbar
vt 45: Kapazität Kg 125 mit 1 Kettenabschnitt, Hub-/Translationsgeschwindigkeit m/min 8-19, Leistung kW0,4-0,12, Gewicht (mit ~3 m Kette) Kg 48
vt 50: Kapazität Kg 200 mit 1 Kettenabschnitt, Hub-/Translationsgeschwindigkeit m/min 8-19, Leistung kW0,4-0,12, Gewicht (mit ~3 m Kette) Kg 48
vt 55: Kapazität Kg 250 mit 1 Kettenabschnitt, Hub-/Translationsgeschwindigkeit m/min 8-19, Leistung kW0,4-0,12, Gewicht (mit ~3 m Kette) Kg 48
vt 60: Kapazität Kg 500 mit 1 Kettenabschnitt, Hub-/Translationsgeschwindigkeit m/min 8-19, Leistung kW0,9-0,12, Gewicht (mit ~3 m Kette) Kg 56
vt 65: Kapazität Kg 1000 mit 1 Kettenabschnitt, Hub-/Translationsgeschwindigkeit m/min 6,3-21, Leistung kW1,6-0,25, Gewicht (mit ~3 m Kette) Kg 83
vt 70: Kapazität Kg 500 mit 2 Kettenabschnitten, Hub-/Translationsgeschwindigkeit m/min 4-19, Leistung kW0,4-0,12, Gewicht (mit ~3 m Kette) Kg 51
vt 75: Kapazität Kg 1000 mit 2 Kettenabschnitten, Hub-/Translationsgeschwindigkeit m/min 4-21, Leistung kW0,9-0,25, Gewicht (mit ~3 m Kette) Kg 64
vt 80: Kapazität Kg 2000 mit 2 Kettenabschnitten, Hub-/Translationsgeschwindigkeit m/min 3,15-16, Leistung kW1,6-0,25, Gewicht (mit ~3 m Kette) Kg 100
Elektrokettenzug mit elektrisch betriebenem Fahrwerk. Die Hilfssteuerungen befinden sich auf einem Niederspannungs-Hängebedienfeld, das mit einem Not-Aus-Schalter ausgestattet ist. Der Schutzgrad des Tastenfeldes ist IP55, während der Schutzgrad des Hebezeugs IP 45, Isolationsklasse "F" ist
Nachfolgend finden Sie eine Übersicht der Umgebungsbedingungen für die Verwendung
Betriebstemperatur min. -10 Grad max. +40 Grad Celsius
Maximale relative Luftfeuchtigkeit 85 %
Maximale Höhe 1000 Meter über dem Meeresspiegel
Lärm dB(A): weniger als 80 Dezibel
Das Hebezeug ist aus Leichtmetall mit einem in Fett gebadeten Untersetzungsgehäuse, das Untersetzungsgetriebe hat Zahnräder aus wärmebehandeltem Stahl. Diese Zahnräder drehen sich auf Kugellagern. Die Lademutter aus gefrästem Stahl besteht aus Waben. Die Kette ist ringförmig und besteht aus hochfestem Stahl. Die Oberfläche wird durch die Verschleißschutzbehandlung gehärtet. Der Haken hingegen besteht aus gepresstem Stahl und ist sehr widerstandsfähig. Der untere dreht sich dank Kugellagern. Der Haken hat auch einen Sicherheitskarabiner gegen das Aushaken.
Der Lastbegrenzer ist eine wirklich wichtige Sicherheitsvorrichtung: Dank einer Kupplungsvorrichtung stoppt die Bewegung im Falle einer Überlastung. Sehr nützlich ist auch der Hubbegrenzungsschalter, ein elektrisches Gerät, das den maximalen Hub sowohl nach oben als auch nach unten begrenzt.
Die Laufkatze hat Lagerplatten aus Stahl. Jede Platte hat zwei Stifte, um die Räder zu stützen. Jede Platte hat zwei Räder. Zwei Platten haben einen Zahnkranz, um die Bewegung zu erleichtern. Die Räder sind aus Gusseisen und mit einer Führungskante ausgestattet und dank Kugellagern schwenkbar. Die Räder sind bearbeitet. Die Lagerplatten sind durch die Zuganker verstellbar, um sie an die Breite des Gleitbalkenflansches anzupassen. Die Zugstangen haben Unterlegscheiben, Spannmuttern und sind mit einer Sicherung gegen Herausdrehen ausgestattet.
Der Elektrotrolley ist mit einem einstufigen selbstbremsenden Motor ausgestattet. Das Übersetzungsgetriebe des Elektrotrolleys verfügt über Zahnräder aus wärmebehandeltem Stahl, die sich dank Kugellagern auch drehen.
Das Hebezeug hat die CE-Kennzeichnung, wird mit der CE-Konformitätserklärung oder der Herstellererklärung geliefert; Prüfbescheinigung bzw. Gebrauchstauglichkeitsbescheinigung und Bedienungsanleitung.
PHOLGOR- Hebezeuge werden in Übereinstimmung mit der Maschinenrichtlinie Nr. 2006/42/EG der Gemeinschaft, der Niederspannungsrichtlinie 2006/95/EG und der Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG hergestellt
