Flexibilität und Präzision für die Großserienbearbeitung

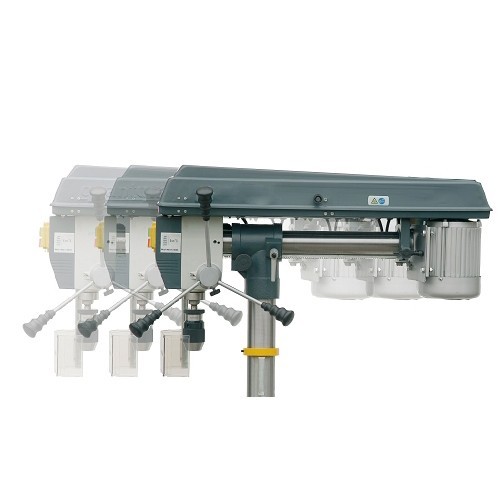

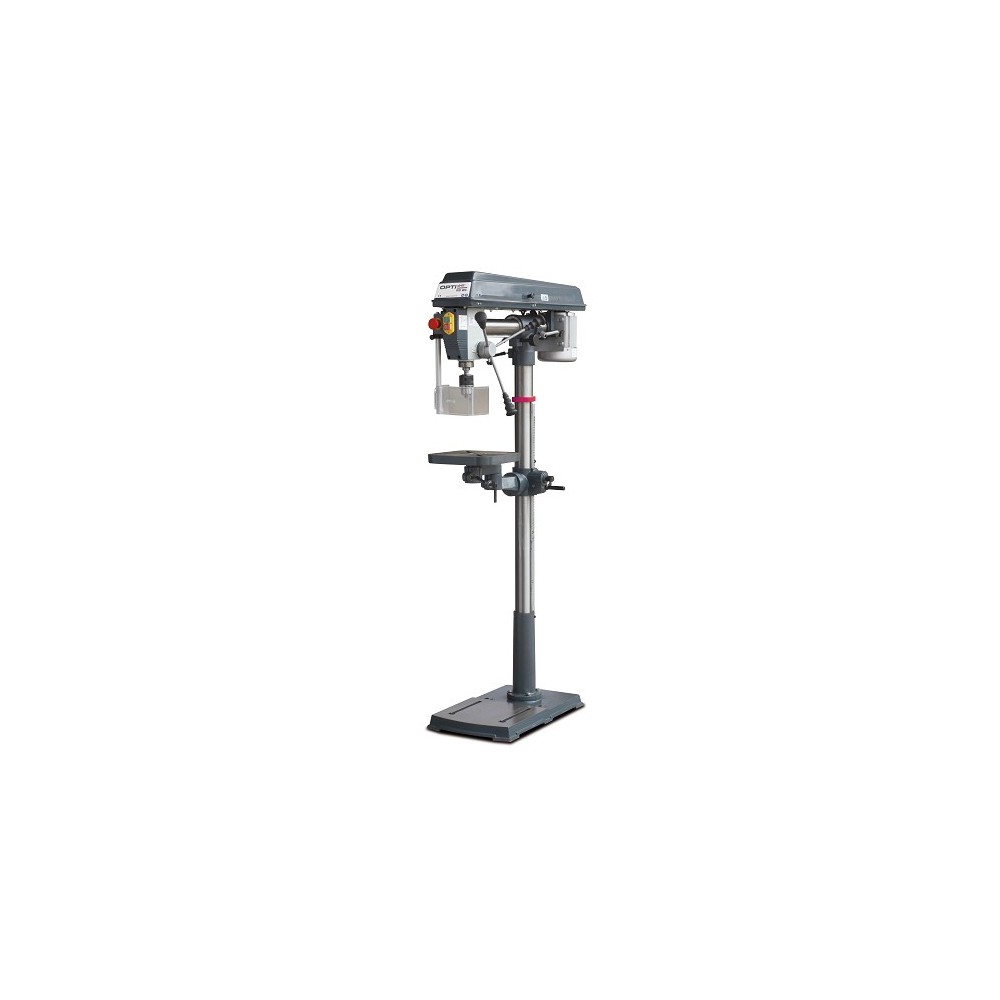

Das optimale Modell RB 8S (Code 058OP9181) zeichnet sich durch seine radiale „Hochsäulen“-Konfiguration aus, die dank des beträchtlichen Abstands zwischen Spindel und Basis (1250 mm) die Bearbeitung großer Werkstücke ermöglicht. Das charakteristische Merkmal dieser Maschine ist der bewegliche Kopf, der horizontal verschiebbar ist und dessen Ausladung von 115 bis 430 mm variiert werden kann, wodurch eine beispiellose Positionierfreiheit gewährleistet wird.
Hochwertige Mechanik und leiser Betrieb
- Optimierte Kraftübertragung: Ein besonders leiser Betrieb wird durch den geschliffenen Mehrzahnantrieb und die Verwendung von Aluminium-Riemenscheiben mit hochwertigen GATES -Zahnriemen gewährleistet.
- Rotationsgenauigkeit: Die Spindelwelle ist auf Präzisionskugellagern gelagert, wodurch eine zertifizierte konzentrische Rotation von weniger als 0,03 mm im Aufnahmesitz gewährleistet wird.

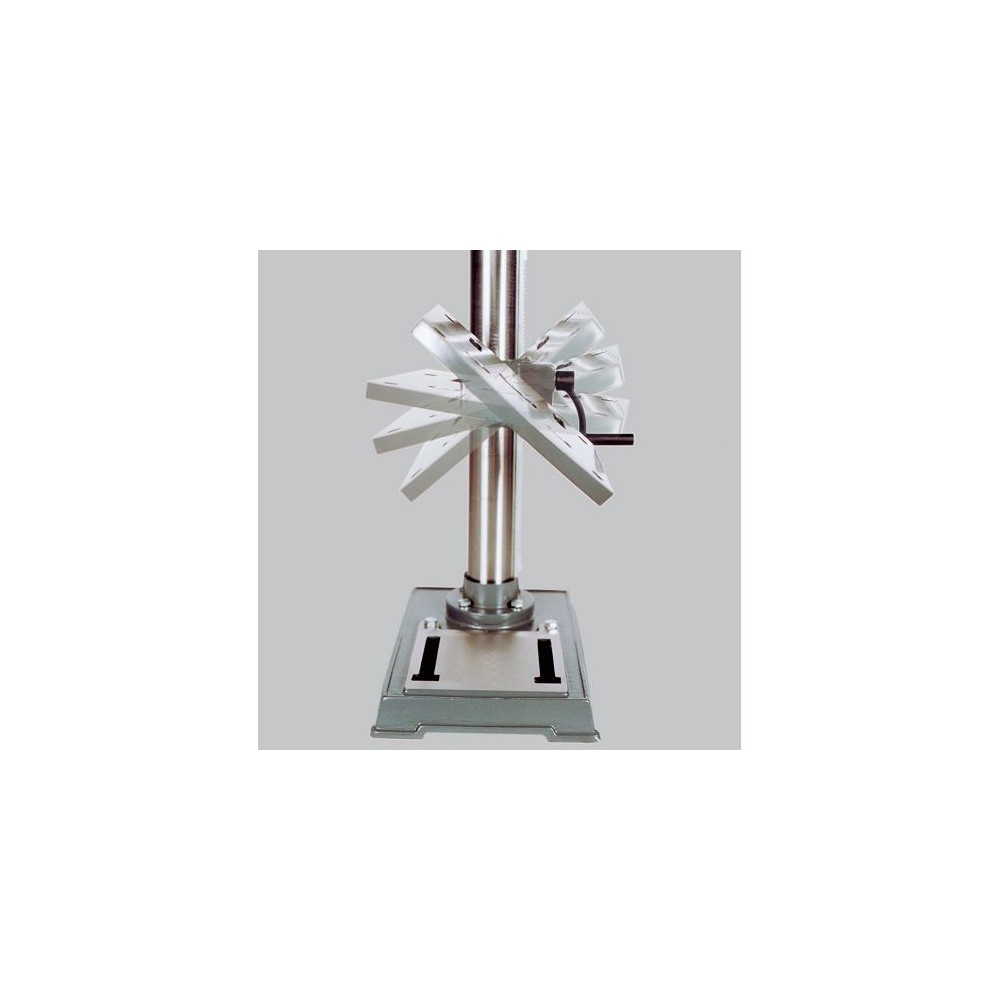

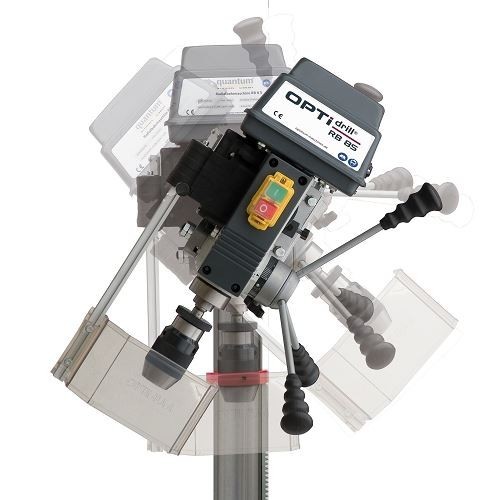

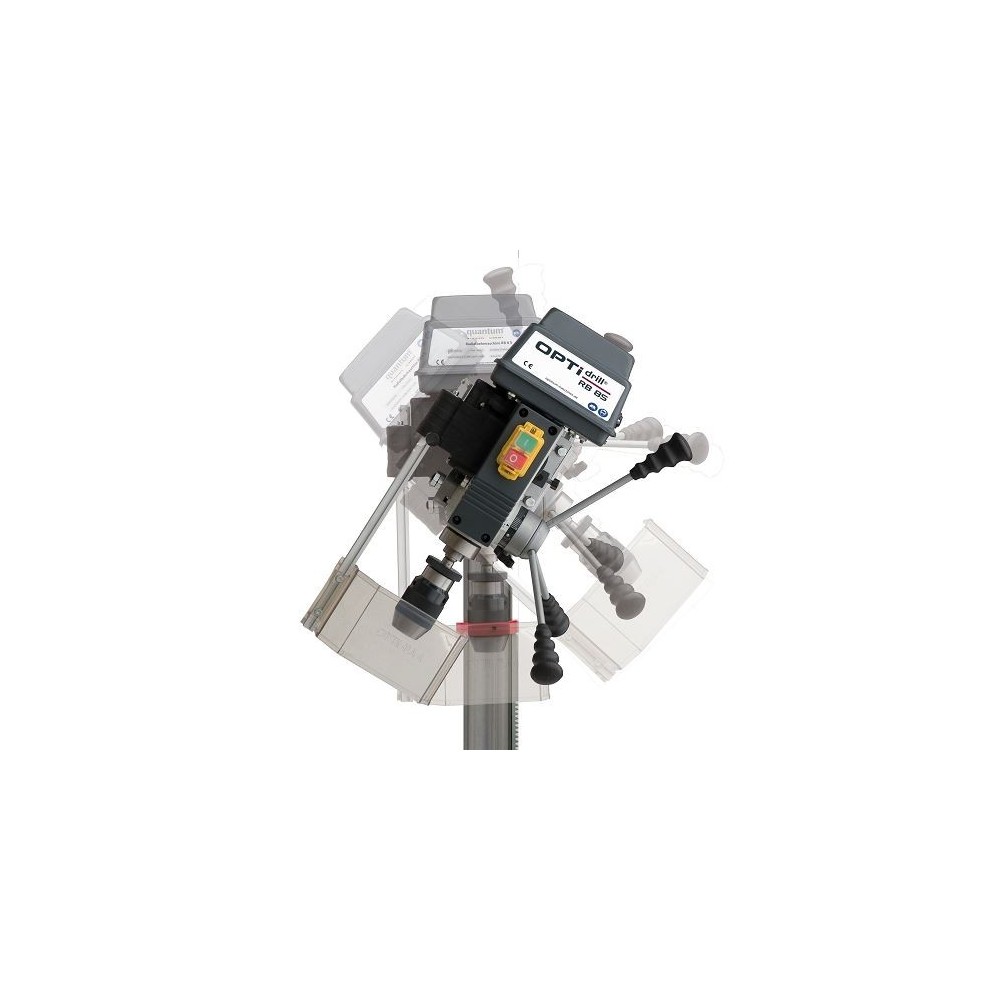

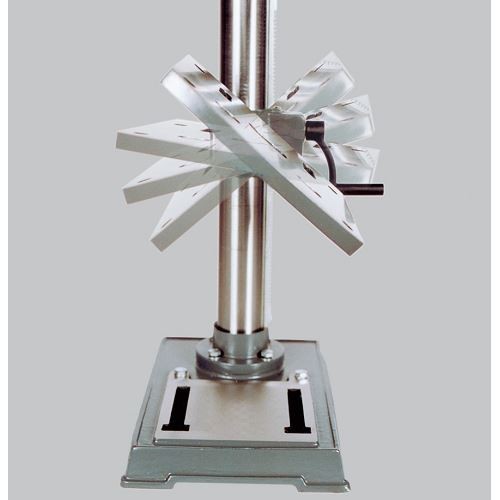

- Winkelflexibilität: Sowohl der Bohrkopf als auch der Bohrtisch (262x262 mm) sind um ± 45° neigbar, was komplexe Schrägbohrungen ermöglicht.
- Strukturelle Festigkeit: Die Maschine ruht auf einem soliden, mit Rippen verstärkten Sockel und verwendet eine 70 mm Stahlsäule für maximale Stabilität.
Bedienersicherheit und -steuerung
Die Bohrmaschine ist gemäß den CE-Richtlinien mit fortschrittlichen Schutzvorrichtungen ausgestattet:
- Spindelschutz: Höhenverstellbarer Bildschirm mit Sicherheitsmikroschalter .
- Intuitive Bedienelemente: Sicherheitsschalter mit Schutzart IP 54 , separater Not-Aus-Taster und Unterspannungsrelais.
- Serienmäßige Verarbeitung: Integrierter Bohrtiefenanschlag und ergonomischer Absenkhebel mit rutschfestem Griff.
Technische Referenzdaten
| Merkmal | Detail |
|---|
| Motorleistung | 230 V ~ 50 Hz - 750 W |
| Maximale Bohrleistung (S235JR-Stahl) | Ø 16 mm (durchgehender Ø 12 mm) |
| Spindel-/Säulenabstand | 115 ÷ 430 mm |
| Spindeldrehzahl | 390 ÷ 3.000 U/min (5 Geschwindigkeiten) |
| Spindelbefestigung | CM 2 |
| Maximaler Abstand Spindel/Tisch | 740 mm |
| Maximaler Abstand Spindel/Basis | 1.250 mm |
| Abmessungen / Nettogewicht | 820 x 395 x 1.640 mm / 60 kg* |
*Hinweis: Gewicht und Abmessungen können je nach Konfiguration leicht variieren.
Serienmäßige Ausstattung enthalten:
- Zahnstangenfutter (1-16 mm B16).
- Konusanschluss CM 2 / B16.
Die Wahl des optimalen Bohrers bedeutet, sich auf technische Präzision zu verlassen, die durch die Qualitätskontrolle von LTF, einem Branchenführer seit 1965, unterstützt wird.
KUNST. OPTIONALES ZUBEHÖR
305 0571 Selbstspannfutter mit CM 2 / 1 - 16 mm Aufnahme
305 0572 Selbstspannfutter mit CM 2 / 1 - 13 mm Aufnahme
305 0636 Absauggerät CM1-3
305 0659 Kegelanschluss CM 2 - B16
335 2017 SPW 12 Montagesatz, 58-teilig
335 2002 Universelles Kühlsystem 230 V
335 2042 Gewindeschneidmaschinen mit Wendekupplung
335 6660 km 2 Kühlmittelschlauch
335 6663 Kühlsystem
024OP0100 BSI-Q 100 Schraubstock
025OP0075 MSO 75 Vizepräsident
025OP0100 MSO 100 Vizepräsident
025OP0125 MSO 125 Vizepräsident
026OP0100 BSI 100 Schraubstock
026OP0140 BSI 140 Schraubstock
027OP0085 BMS 85 Vizepräsident
027OP0100 BMS 100 Vizepräsident
027OP0120 BMS 120 Vizepräsident
027OP0150 BMS 150 Vizepräsident
3352042 Gewindeschneidmaschine mit Wendekupplung von M5 bis M12
