Effizienz und Robustheit für große Formate

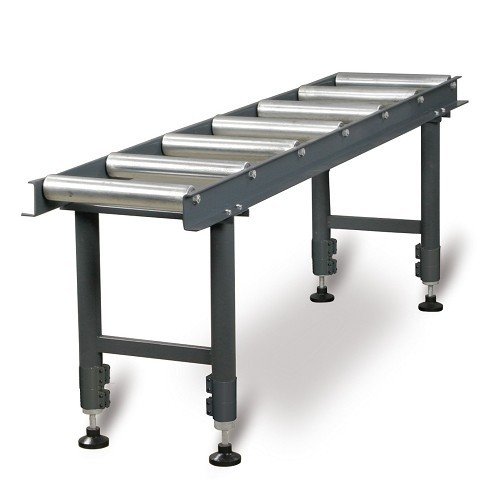

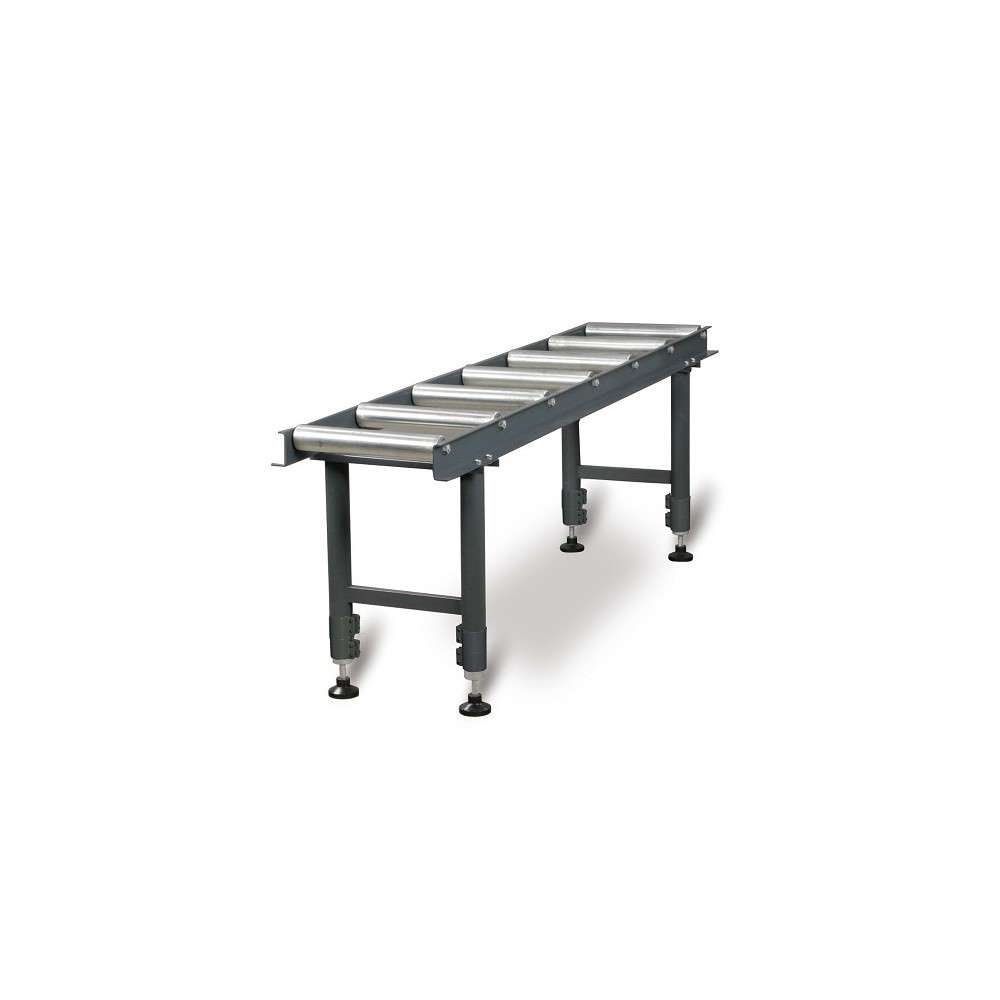

Das optimierte Modell MSR 7 wurde speziell für Werkstätten entwickelt, die große Bauteile bearbeiten. Seine robuste Konstruktion und die sichere Auflagefläche ermöglichen die einfache Handhabung langer, sperriger Werkstücke und verbessern so die Sicherheit und Positioniergenauigkeit zum Schneidwerkzeug deutlich.
Hervorragende technische Eigenschaften
- Hochfeste Rollen: Die Lagerfläche besteht aus massiven Stahlrohrrollen mit einem Durchmesser von 60 mm , die beidseitig auf Kugellagern montiert sind, um auch unter hohen Belastungen eine reibungslose Rotation zu gewährleisten.
- Vielseitige Einstellmöglichkeiten: Die Höhe lässt sich einfach im Bereich von 650 bis 950 mm einstellen, was eine punktgenaue Ausrichtung auf die Arbeitsfläche verschiedener Werkzeugmaschinen ermöglicht.
- Modulares Design: Die Trägerkonstruktion ist in der Länge modular . Dank des mitgelieferten Befestigungsmaterials lassen sich mehrere Einheiten zu Förderanlagen verbinden, die auf jeden Produktionsbedarf zugeschnitten sind.
- LMS-Systeme bereit: Die Konstruktion ist so konzipiert, dass sie LMS-Längenmesssysteme integrieren kann und den einfachen Ständer in eine hochpräzise Workstation verwandelt.
Anwendungsgebiete
Der MSR 7 ist das unverzichtbare Zubehör für Tischlerei-, Metallbearbeitungs- und Holzbearbeitungsabteilungen, die eine stabile und langlebige universelle Unterstützung benötigen.
Technische Referenzdaten
| Merkmal | Detail |
|---|
| Produktcode | 057OP7611 (OPT057OP7611) |
| Maximale statische Last | 700 kg |
| Abmessungen (L x B) | 2.000 x 440 mm |
| Höhenverstellbar | 650 – 950 mm |
| Ø / Breite der Lagerrollen | 60 mm / 360 mm |
| Nettogewicht | 58 kg* |
*Hinweis: Das Gewicht kann je nach der konkreten Konfiguration der Befestigungsmaterialien geringfügig variieren.
Serienmäßige Ausstattung enthalten:
- Rollen in einem massiven Stahlrohr auf Lagern.
- Befestigungsmaterial für Erweiterung (Modularität).
Empfohlenes optionales Zubehör:
- Messsystem LMS 20 (Art. 057OP3852): Länge 2.000 mm.
- Verbindungsplatte (Art. 335 7005): Zum Verbinden mehrerer Stützen.
Die Wahl des Optimums bedeutet, auf qualitativ hochwertige Ingenieurlösungen zu setzen, unterstützt durch die Erfahrung von LTF im Maschinenbau seit 1965.
