Solide Konstruktion und hohe professionelle Leistung

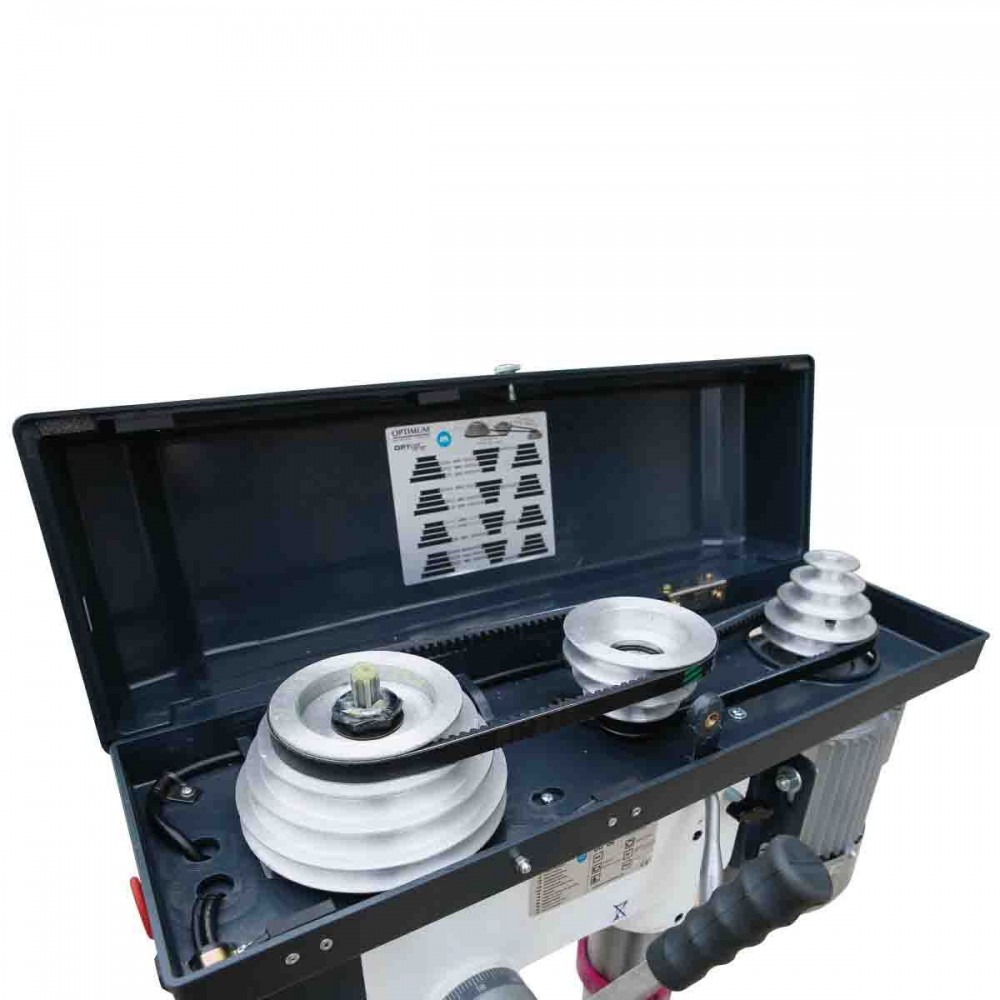

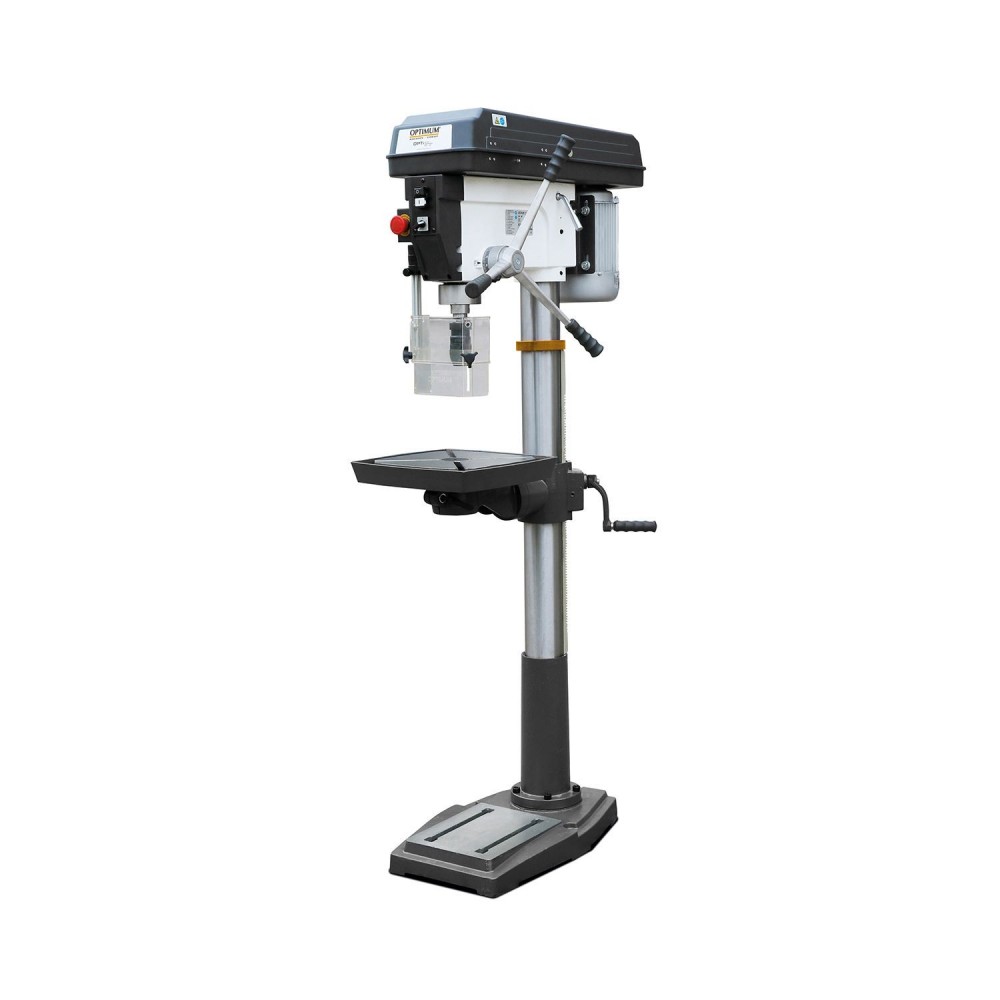

Das optimale Modell DQ 32 (Code 3191049) stellt hinsichtlich Leistung und Schnittkapazität die Spitze der DQ-Serie dar. Konzipiert für den intensiven Einsatz, vereint es hochwertige mechanische Komponenten wie die auf Präzisionskugellagern gelagerte Spindelwelle und Aluminiumriemenscheiben. Diese gewährleisten in Kombination mit GATES-Zahnriemen eine reibungslose und verlustfreie Kraftübertragung bei minimalen Vibrationen.
Hervorragende technische Eigenschaften
- Zertifizierte Präzision: Die Rundlaufgenauigkeit wird bis auf 0,03 mm an die Spindelaufnahme herangeführt, wodurch perfekt kalibrierte Bohrungen gewährleistet werden.

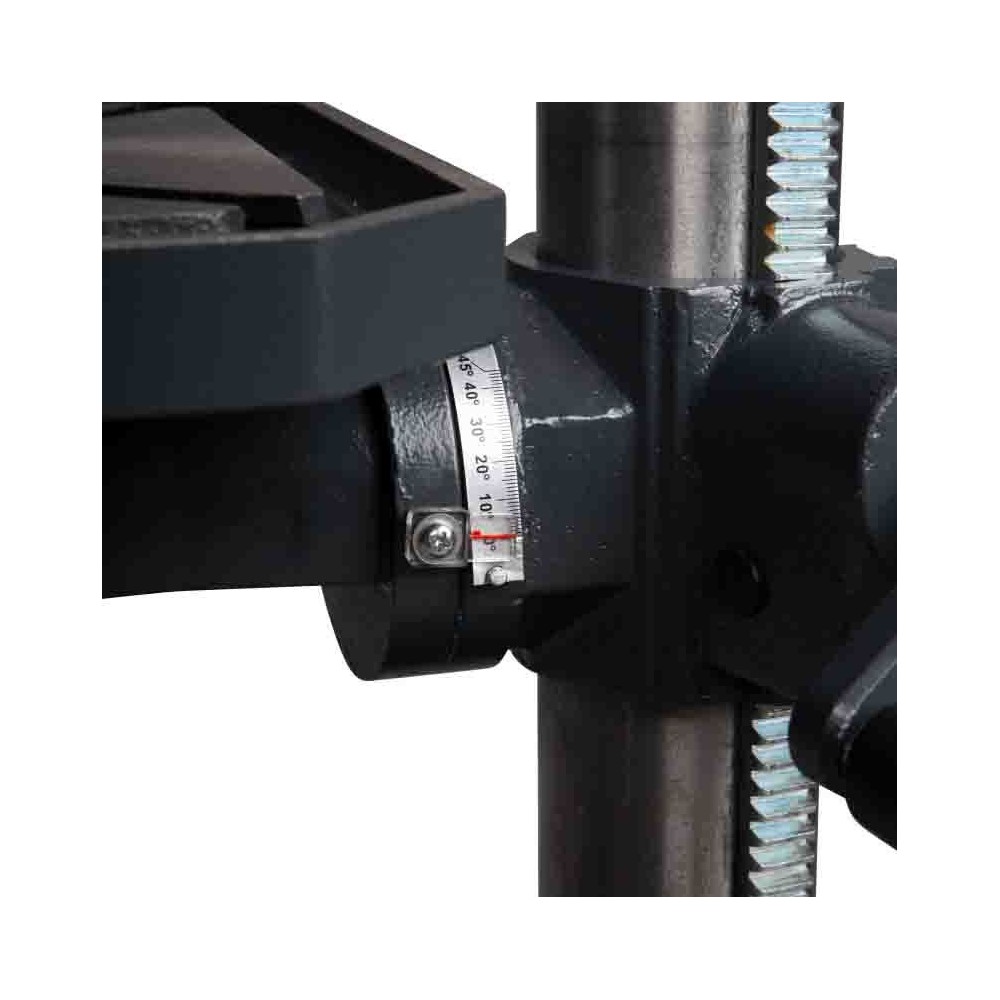

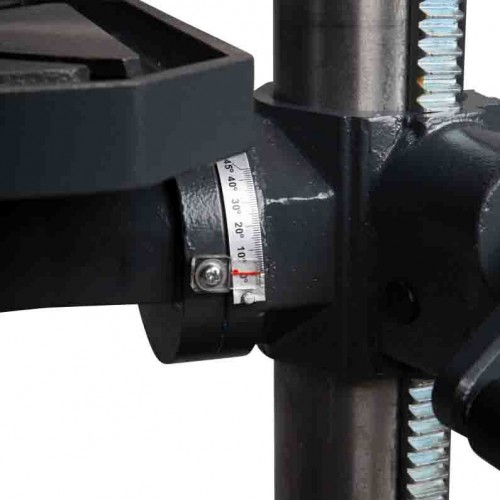

- Vielseitige Arbeitsmöglichkeiten: Die großzügige Arbeitsfläche (355 x 355 mm) ist präzisionsgefertigt und kann um ± 45° geneigt und um 360° gedreht werden, sodass Sie auch komplexe Geometrien problemlos bearbeiten können.
- Verstärkte Basis: Die Maschine ruht auf einer soliden Basis mit T-Nuten, die an der Rückseite mit Rippen stark verstärkt ist, um maximale strukturelle Steifigkeit zu gewährleisten.
- Bedienungshinweise: Das Modell DQ 32 verfügt serienmäßig über eine Rechts-Links- Drehfunktion, die Gewindeschneidvorgänge und den Einsatz verschiedener Werkzeugtypen erleichtert.
Sicherheit geht vor
In Übereinstimmung mit den industriellen Sicherheitsstandards verfügt die Bohrmaschine über einen IP54- konformen Steuerschalter, einen separaten Not -Aus-Knopf und einen Sicherheitsmikroschalter an der Keilriemenabdeckung, der den Bediener in jeder Phase der Arbeit schützt.
Technische Referenzdaten
| Merkmal | Detail |
|---|
| Motorleistung | 400 V ~ 50 Hz - 1,1 kW (Drehstrom) |
| Maximale Bohrkapazität für Stahl (S235JR) | Ø 30 mm (durchgehender Ø 25 mm) |
| Spindelbefestigung | CM 4 |
| Gabelschaftlager | 120 mm |
| Spindeldrehzahl | 120 bis 1810 U/min (9 Geschwindigkeiten) |

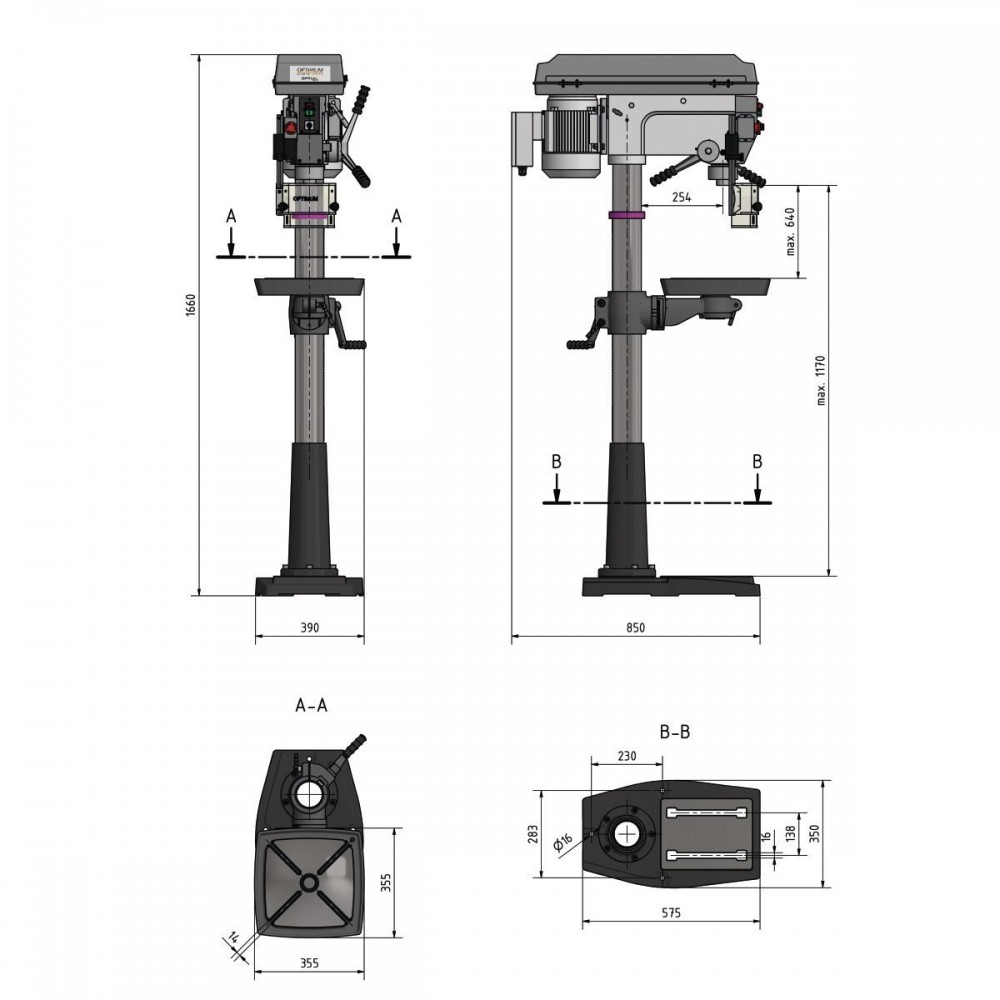

| Spindel-/Säulenabstand | 254 mm |
| Tischgröße / T-Nuten | 355 x 355 mm / 14 mm (2 Diagonalen) |
| Maximaler Abstand Spindel/Tisch | 640 mm |
| Maximaler Abstand Spindel/Basis | 1.170 mm |
| Abmessungen / Nettogewicht | 850 x 390 x 1.660 mm / 120 kg |
Serienmäßige Ausstattung enthalten:
- Selbstspannendes Spannfutter 1-16 mm.
- Kegelanschluss CM 4 / B 16.
- T-Muttern zur Sicherung.
- Benutzerhandbuch und CE-Zertifizierung.
