Kraft und Steifigkeit für professionelles Bohren

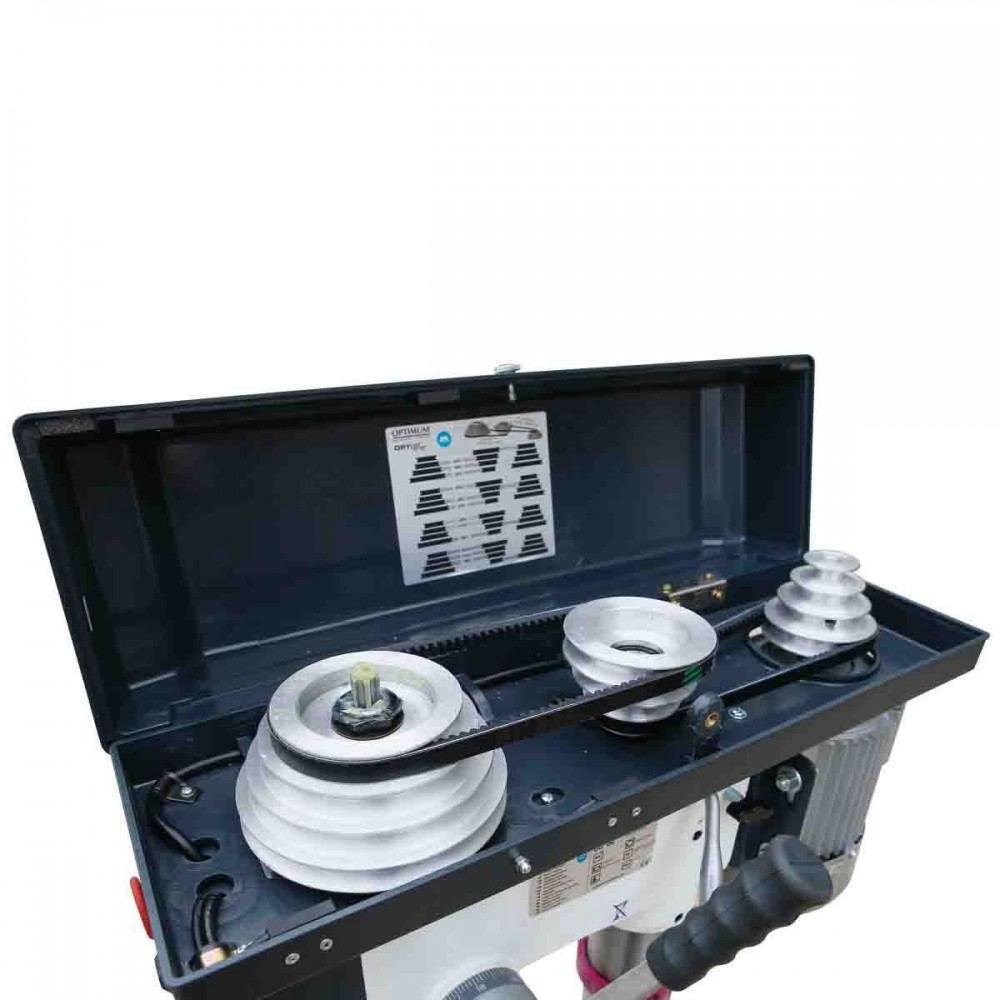

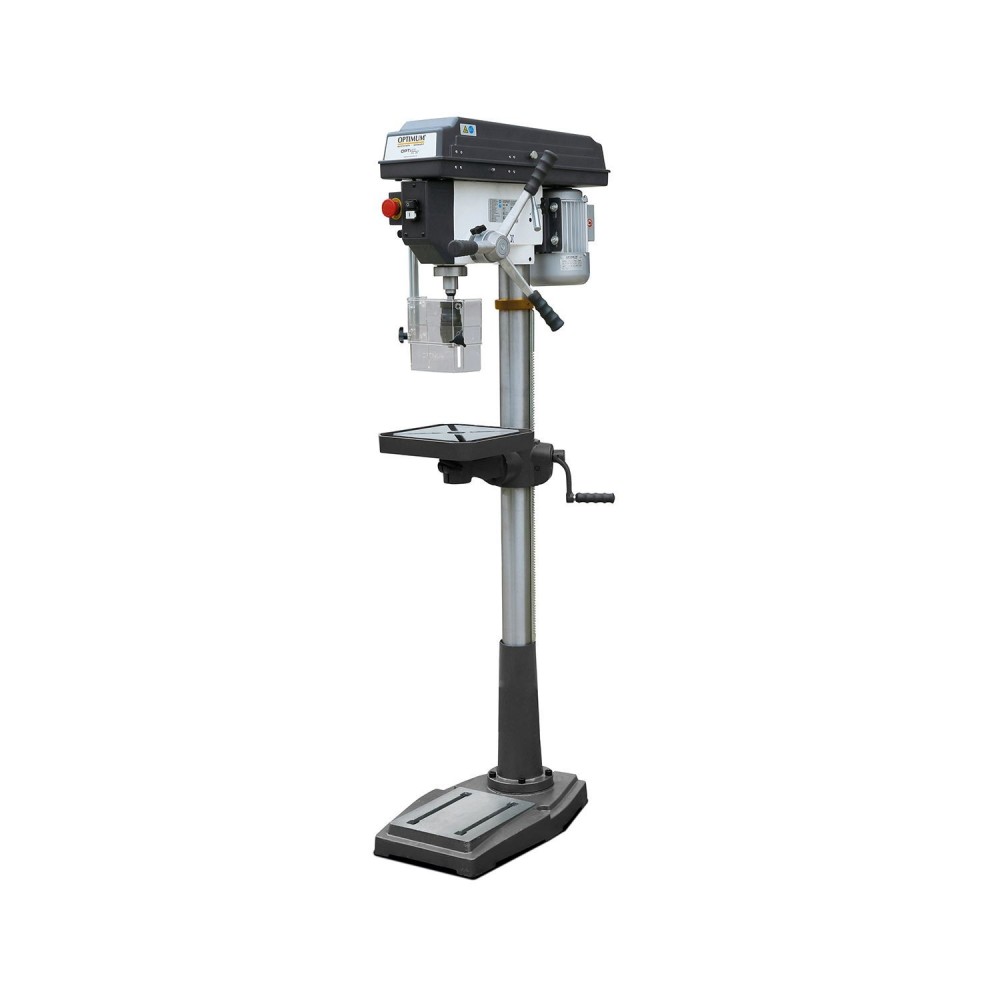

Das optimale Modell DQ 25 (Code 3191047) ist für Anwender konzipiert, die eine robuste und präzise Maschine benötigen. Herzstück des Systems ist die Spindelwelle, die auf Präzisionskugellagern gelagert ist und so für hervorragende Betriebsstabilität sorgt. Die Kraftübertragung wird durch den Einsatz von Aluminium-Riemenscheiben und hochwertigen GATES -Zahnriemen optimiert, wodurch Vibrationen reduziert und ein ruhiger Lauf gewährleistet werden.
Mechanische Konstruktion von höchster Qualität
- Zertifizierte Präzision: Der Spindelsitz garantiert eine gemessene konzentrische Rotationsgenauigkeit von weniger als 0,03 mm .

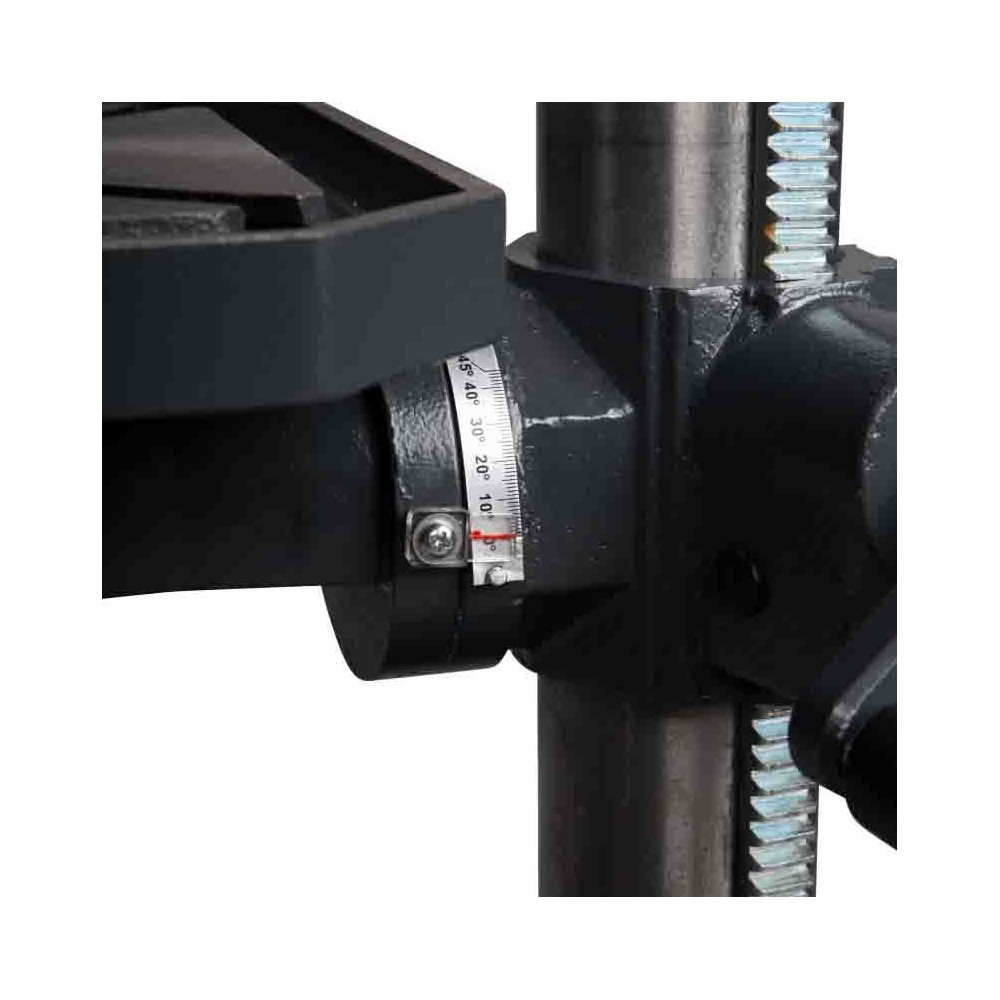

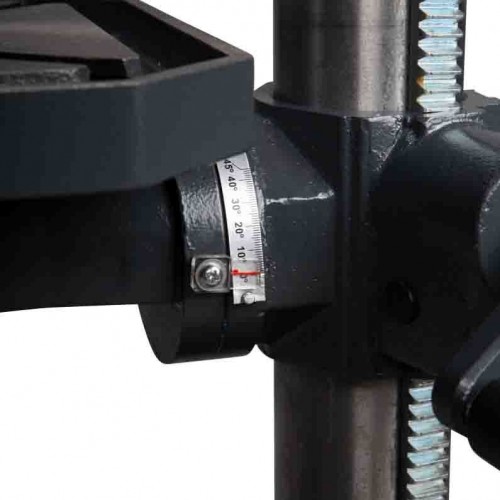

- Vielseitiger Arbeitstisch: Der Tisch (280x280 mm) ist präzise gefertigt, kann um ± 45° geneigt und um 360° gedreht werden, was die Bearbeitung komplexer Winkel mit äußerster Leichtigkeit ermöglicht.
- Solide Basis: Die Konstruktion ruht auf einer großen Basis (500 x 300 mm), die im hinteren Bereich durch Rippen stark verstärkt ist, um die Durchbiegung unter Last zu minimieren.
- Breiter Drehzahlbereich: Ausgestattet mit 12 einstellbaren Drehzahlen von 200 bis 2.440 U/min, passt sie sich perfekt an verschiedene Materialarten und Bohrdurchmesser an.
Sicherheit und Benutzerfreundlichkeit
Die Bohrmaschine erfüllt höchste Sicherheitsstandards mit einem IP54- konformen Steuerschalter, einem separaten Not -Aus-Schalter und einem Sicherheitsmikroschalter an der Riemenabdeckung. Die ergonomischen Absenkhebel des Bohrfutters erleichtern die Kontrolle bei Tiefbohrarbeiten.
Technische Referenzdaten
| Merkmal | Detail |
|---|
| Motorleistung | 400 V ~ 50 Hz - 750 W (Drehstrom) /td> |
| Maximale Bohrkapazität für Stahl (S235JR) | Ø 25 mm (durchgehender Ø 20 mm) |
| Spindelbefestigung | CM 3 [3, 4] |
| Gabelschaftlager | 80 mm |

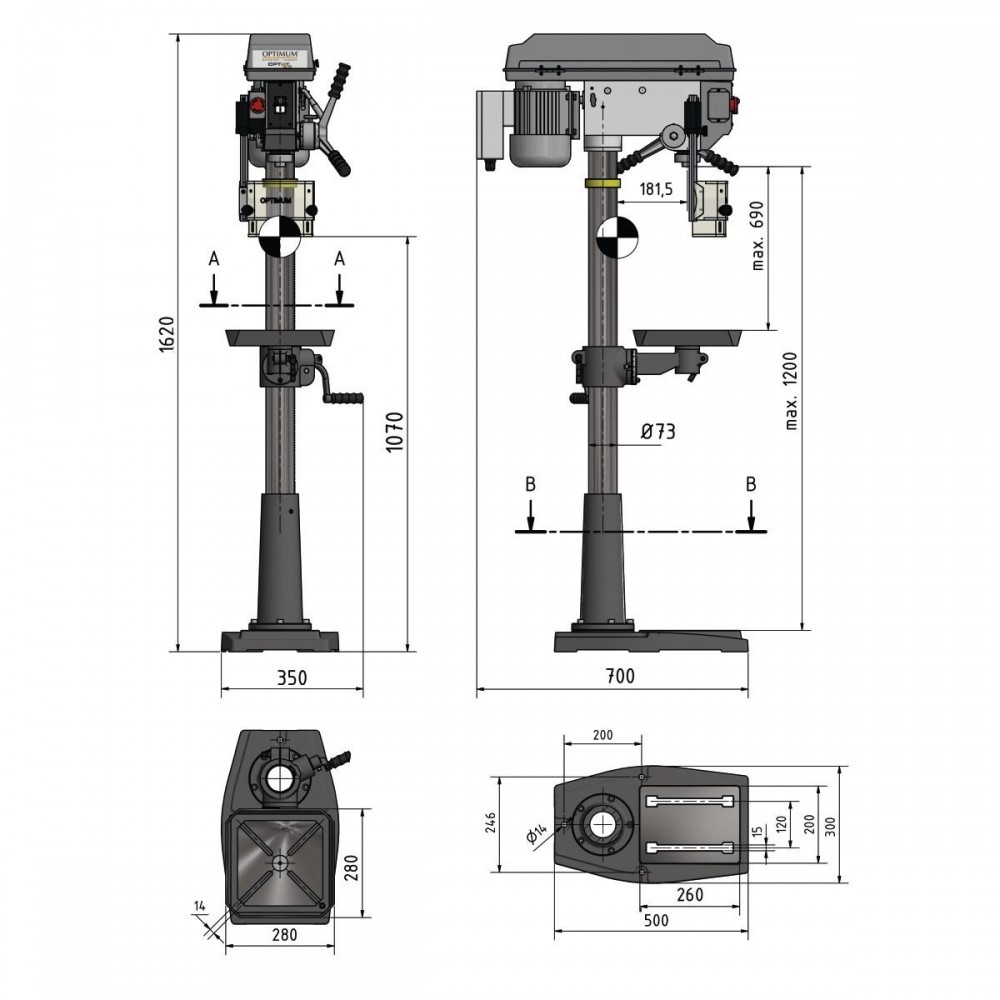

| Spindel-/Säulenabstand | 181 mm [3, 4] |
| Maximaler Abstand Spindel/Tisch | 690 mm |
| Maximaler Abstand Spindel/Basis | 1.200 mm |
| Abmessungen / Nettogewicht | 700 x 350 x 1.620 mm / 71 kg |
Serienmäßige Ausstattung enthalten:
- Selbstspannendes Spannfutter 1-16 mm.
- Konusanschluss CM 3 / B16.
- T-Muttern zur Befestigung.
- Benutzerhandbuch und CE-Zertifizierung.
