Präzision und Handhabung in einem kompakten Design

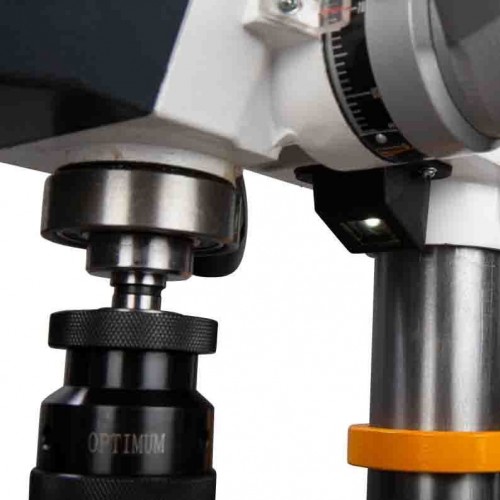

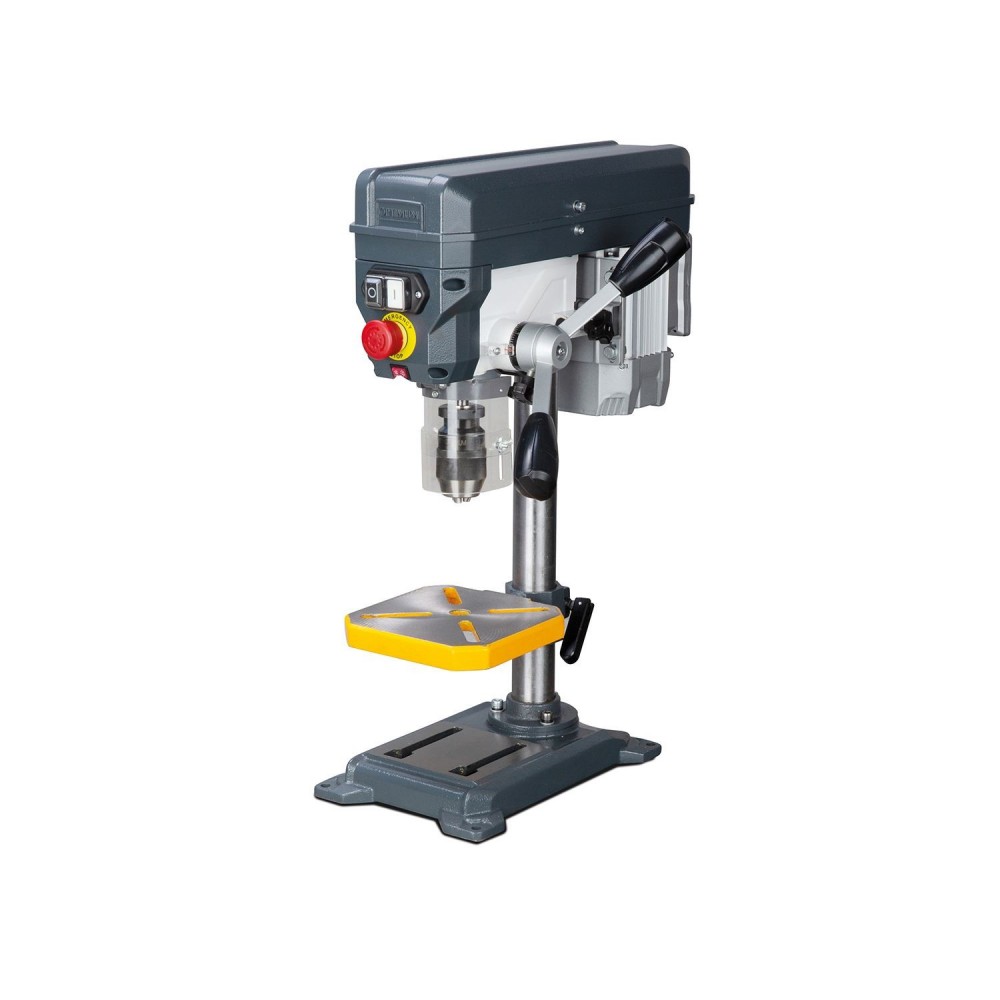

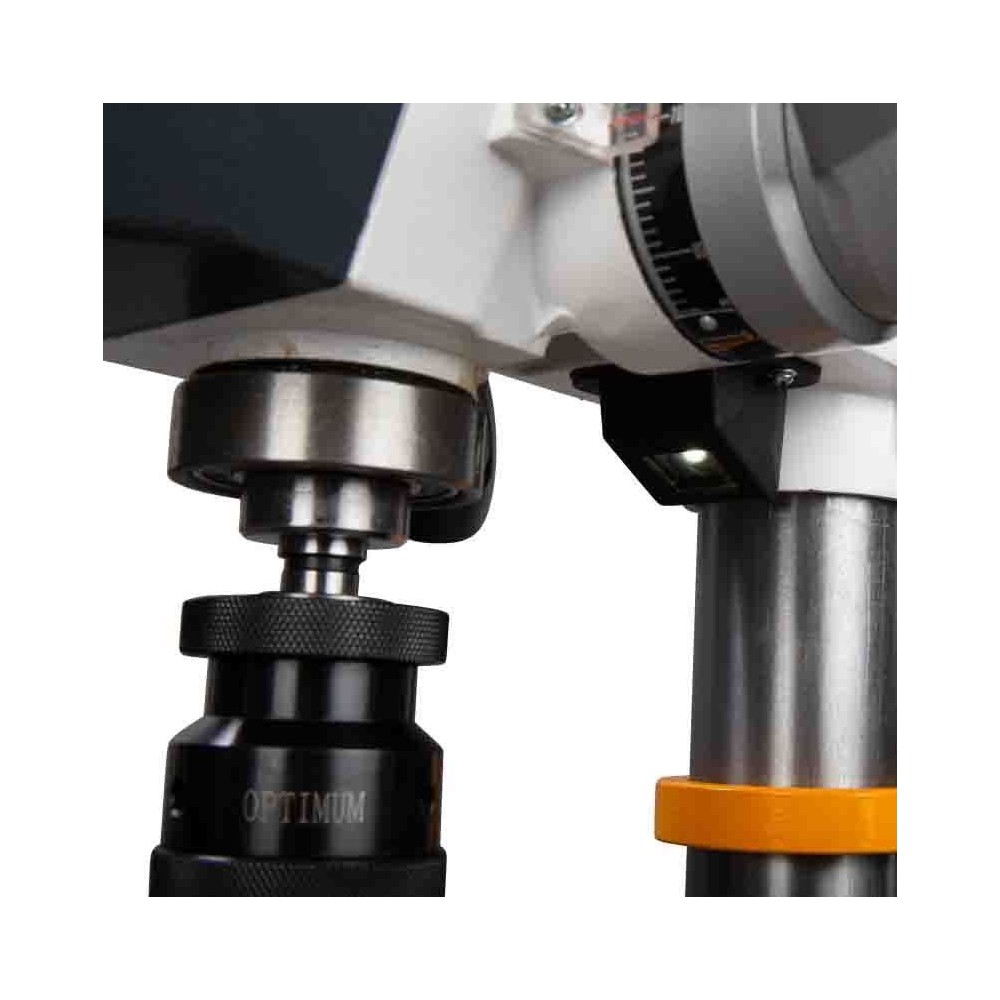

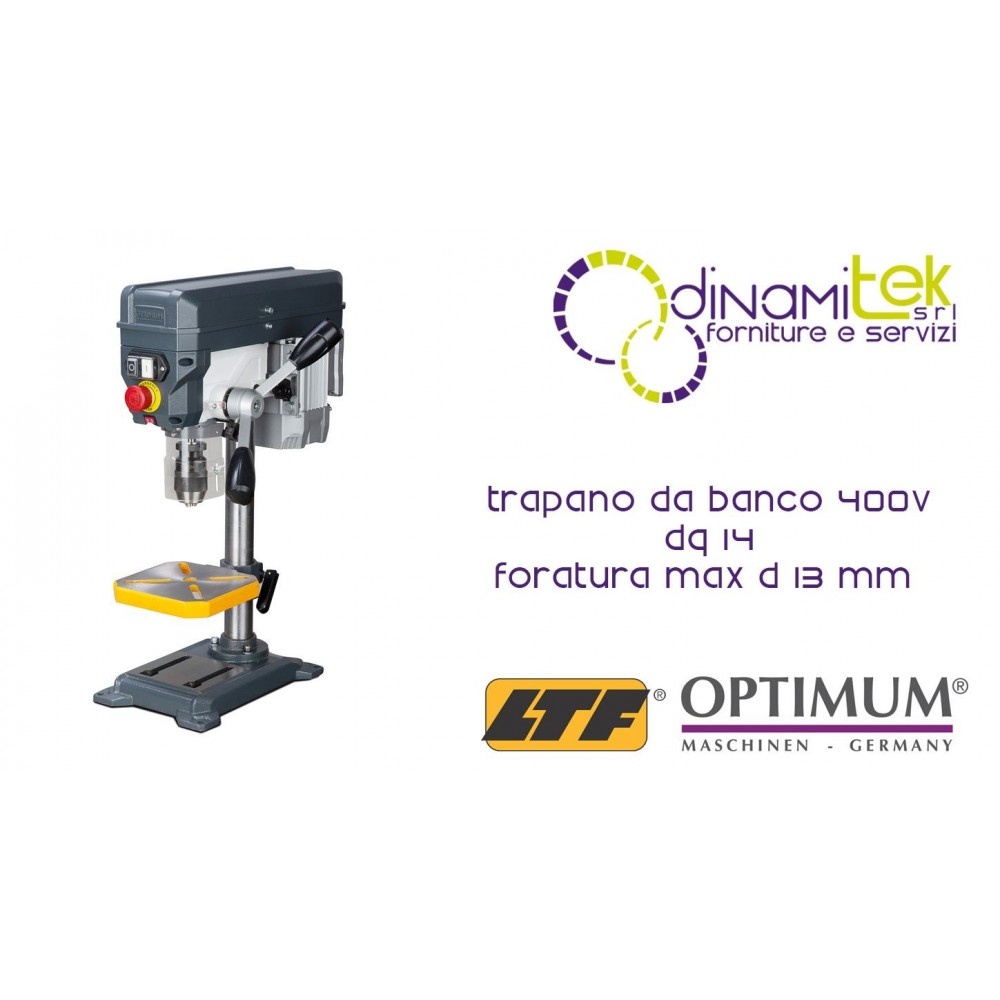

Das optimale Modell DQ 14 (Art.-Nr. 3191040) ist der ideale Einstieg in die Welt der professionellen Präzisionsbohrmaschinen. Trotz seiner platzsparenden Bauweise verfügt es über hochwertige mechanische Komponenten, wie beispielsweise die auf Präzisionskugellagern gelagerte Spindelwelle, die einen stabilen und ruhigen Lauf beim Bohren in Stahl bis zu Ø 13 mm gewährleistet.
Bauqualität und Kontrolle
- Präzisionsmechanik: Der Spindelaufnahmesitz zeichnet sich durch eine zertifizierte konzentrische Rotationsgenauigkeit von weniger als 0,03 mm aus und garantiert so saubere und geometrisch perfekte Bohrungen.

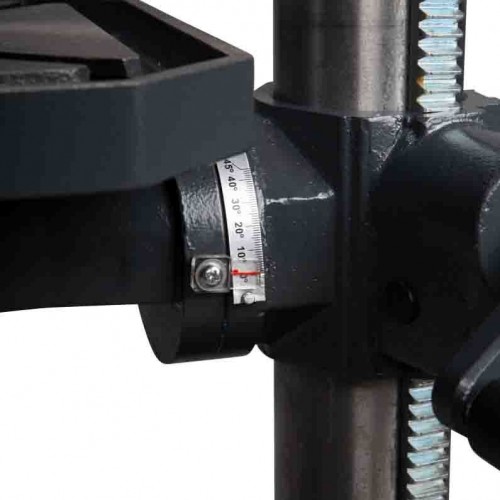

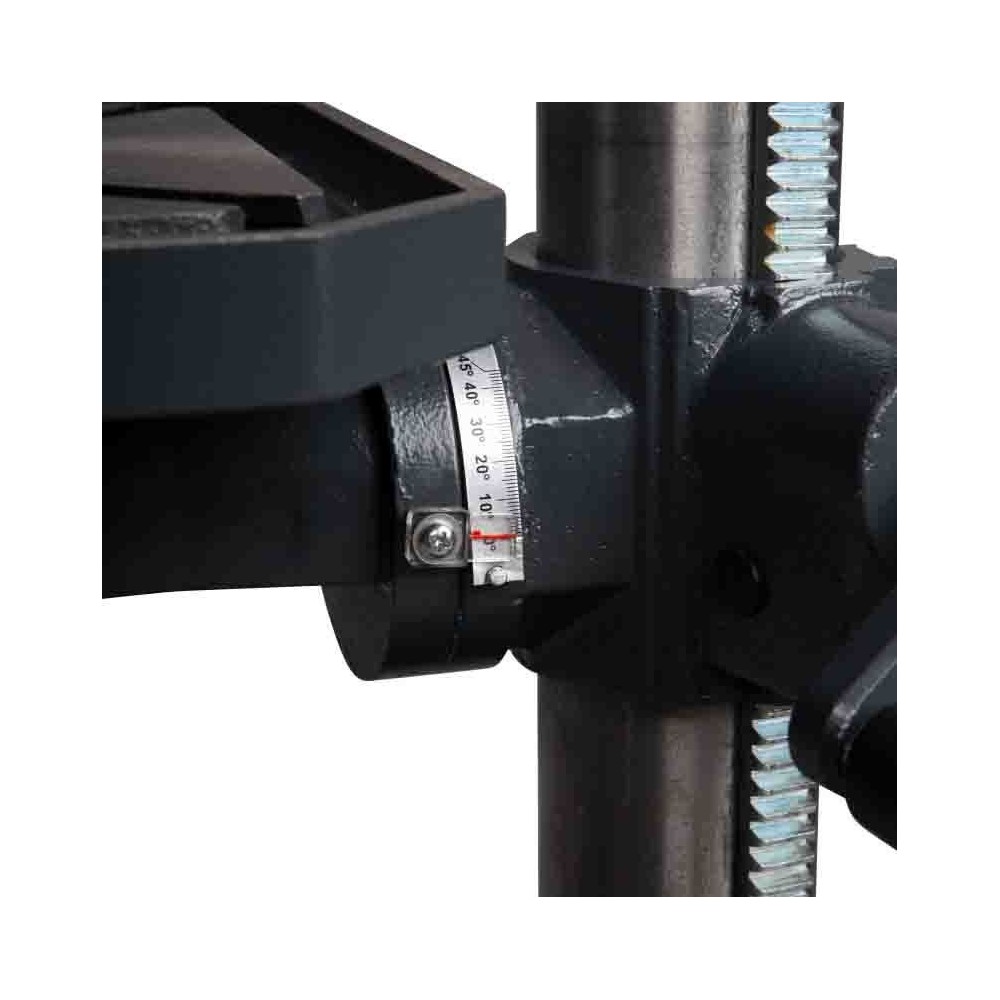

- Arbeitsfähigkeit: Die Arbeitsfläche (170x170 mm) lässt sich um ± 45° neigen und um 360° drehen, was Ihnen das Bohren in Winkeln extrem erleichtert.
- Fortschrittliche Ergonomie: Die Hebel für die absenkbare Sattelstütze sind aus einem einzigen Stück Aluminium-Druckguss gefertigt und verfügen über Softgrip- Griffe, die ein komfortables und rutschfestes Bediengefühl bieten.
- Überragende Stabilität: Die massive Basis ist an der Rückseite mit Rippen umfangreich verstärkt und verfügt über T-Nuten zur sicheren Werkstückfixierung.
Sicherheit und Betrieb

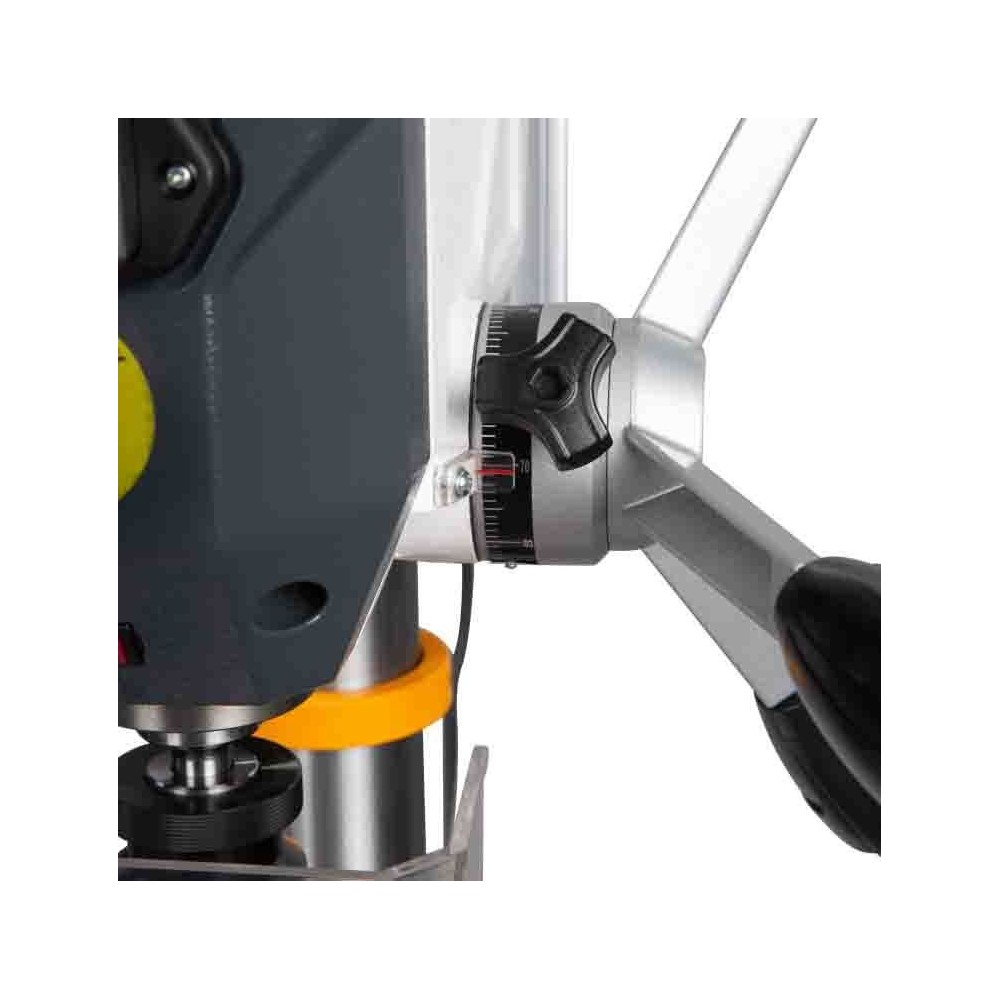

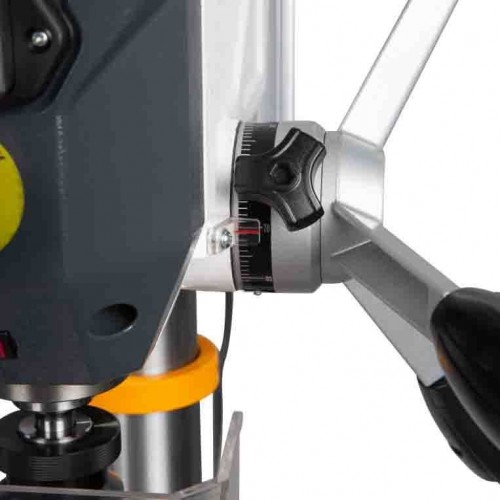

Die Maschine ist gemäß höchsten Standards mit einem benutzerfreundlichen Sicherheitsschalter und einem separaten Not- Aus-Schalter ausgestattet [1, 2]. Der integrierte Bohrtiefenanschlag ermöglicht zudem Serienbohrungen mit konstanter Tiefe.
Technische Referenzdaten
| Merkmal | Detail |
|---|
| Motorleistung | 230 V ~ 50 Hz - 350 W (0,35 kW) |
| Maximale Bohrkapazität für Stahl (S235JR) | Ø 13 mm (durchgehender Ø 12 mm) |

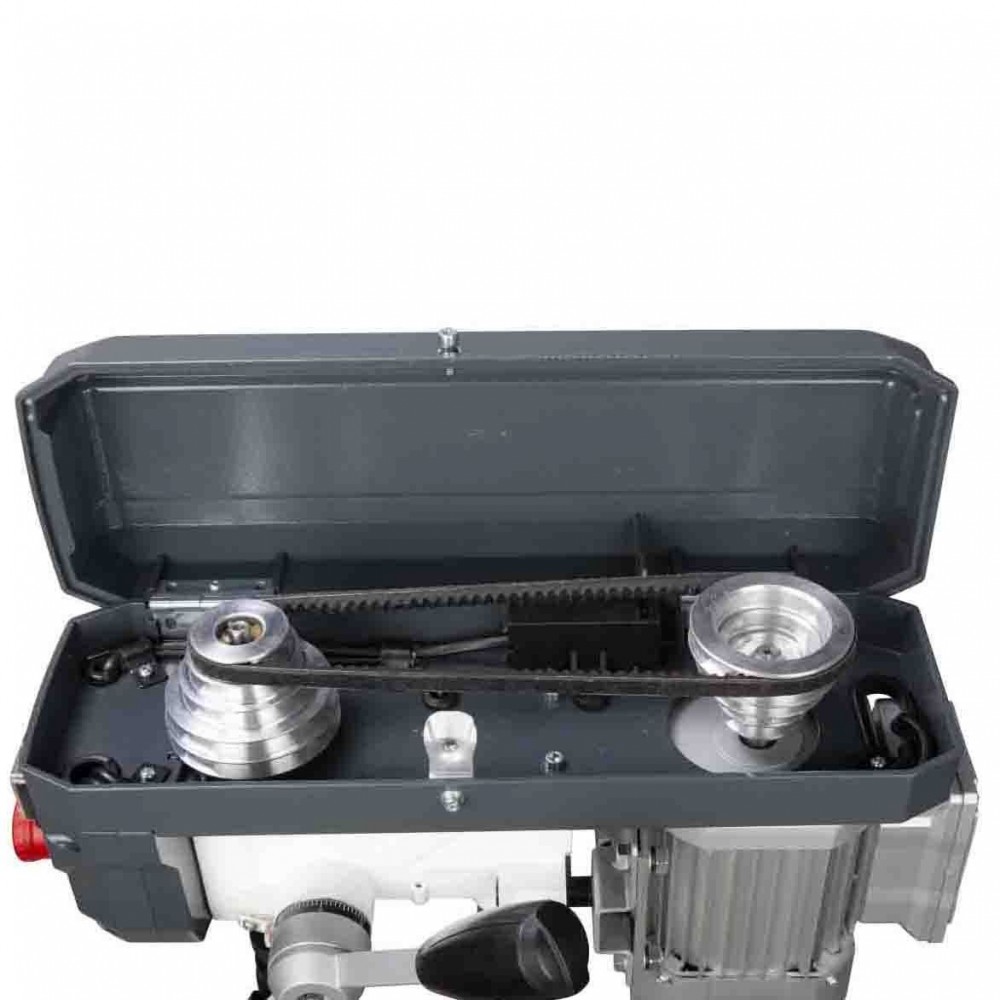

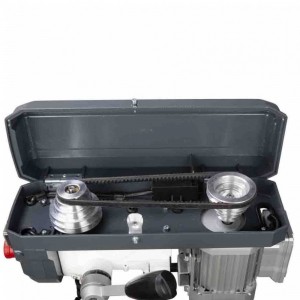

| Spindeldrehzahl | 700 ÷ 2.500 U/min (5 Geschwindigkeiten) |
| Spindelbefestigung | Fest B16 |
| Gabelschaftlager | 52 mm |
| Spindel-/Säulenabstand | 104 mm |
| Tischgröße / T-Nuten | 170 x 170 mm / 14 mm (2 Diagonalen) |
| Gesamtabmessungen (L x B x H) | 472 x 283 x 634 mm |
| Nettogewicht | 18,5 kg |
Serienmäßige Ausstattung enthalten:
- Selbstspannendes Spannfutter 1-15,9 mm.
- T-Muttern zur Sicherung.
- Benutzerhandbuch und CE-Zertifizierung.
