1432 CT TWIN REELS 1400 SERIE KABELTROMMEL + LUFTSCHLAUCH ZECA

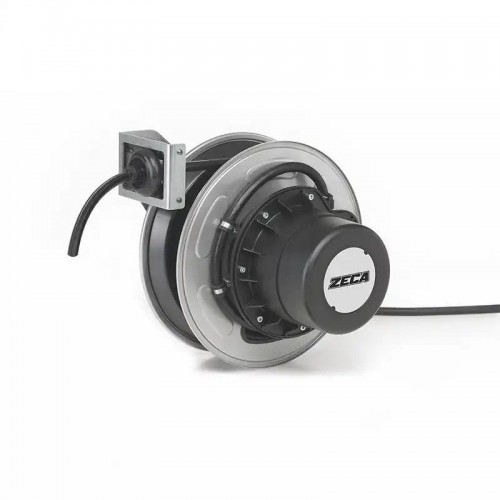

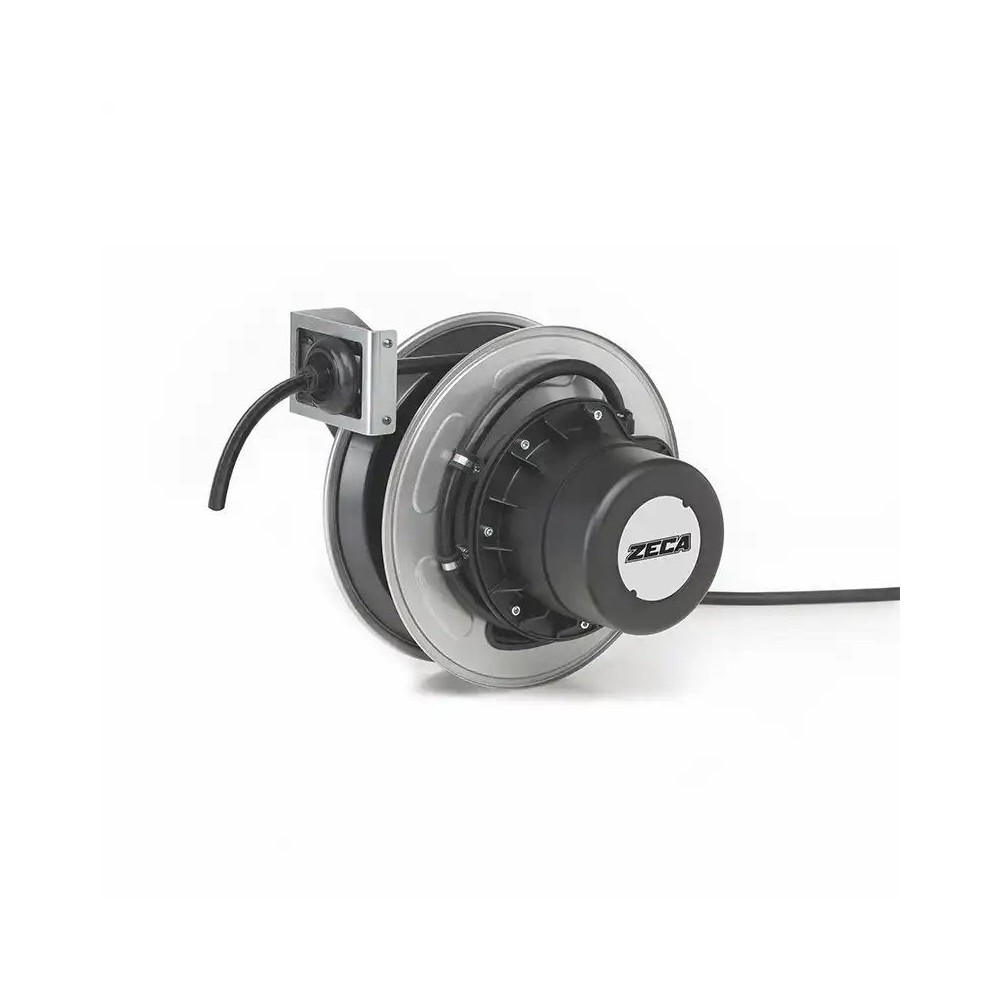

Zeca 1432 CT Kabeltrommel + Luftschlauch Doppeltrommel Serie 1400

Die Kabel- und Druckluftschlauchtrommel der Serie Twin Reels 1400 von Zeca, Modell 1432 CT , ist eine integrierte und äußerst zuverlässige Lösung für die gleichzeitige Versorgung mit elektrischer Energie und Druckluft in anspruchsvollen professionellen Umgebungen. Diese Trommel, Teil der renommierten Twin Reels-Serie von Zeca, wurde entwickelt, um Arbeitsbereiche zu optimieren, Ordnung zu wahren und die Betriebssicherheit zu erhöhen.

Allgemeine technische Merkmale der Wickelmaschine (Serie 1400)

• Robuste Konstruktion: Die Strukturelemente der Rolle bestehen aus Stahl mit Epoxidlackierung und Technopolymer , was eine bemerkenswerte Widerstandsfähigkeit und Langlebigkeit über die Zeit gewährleistet.
• Befestigungsflansch: Ausgestattet mit einem seitlichen Befestigungsflansch aus Aluminium zur sicheren Montage.
• Feder: Ausgestattet mit einer langlebigen Stahlfeder , die ein effizientes und gleichmäßiges Aufwickeln gewährleistet.
• Kabelführungsöffnung: Enthält eine Rollenkabelführungsöffnung , die das Ab- und Aufwickeln von Kabel und Schlauch erleichtert und Verschleiß und Verwicklungen verhindert.
• Kabelstopper: Enthält einen Ratschenkabelstopper , der alle 50 cm eingesetzt werden kann. Dieser Mechanismus lässt sich leicht lösen, wenn das Kabel unter konstanter Spannung bleiben soll.
• Elektrische Sicherheit: Es verfügt über einen doppelten Erdungskontakt und eine Kollektorisolationsspannung von 2,5 kV , wodurch hohe Sicherheitsstandards gewährleistet werden.
• Schutzart: Es verfügt über die Schutzart IP65 , was einen vollständigen Schutz gegen das Eindringen von Staub und gegen starke Wasserstrahlen aus jeder Richtung bedeutet.
• Betriebstemperatur: Es funktioniert effektiv in einem Umgebungstemperaturbereich von -5 °C bis +50 °C .
• Druckluftleistung: Es unterstützt einen maximalen Betriebsdruck von 15 bar und ein maximales Vakuum von 0,95 bar und eignet sich daher für verschiedene pneumatische Anwendungen.
• Eingangskabel: Ein 2 Meter langes Eingangskabel für den einfachen Stromanschluss ist im Lieferumfang enthalten.
• ATEX-Zertifizierung: Das Modell 1432 CT ist NICHT ATEX-zertifiziert .
• Konformität: Die Rolle entspricht EN 61242, EN 60335-1, 2014/35/EU, 2011/65/EU, 2006/42/EU.

Detaillierte Spezifikationen des Modells 1432 CT

• Kabel-/Rohrzusammensetzung: Das Modell 1432 CT wird mit 4 Leitern mit einem Querschnitt von 1,5 mm² geliefert, die mit einem Rohr mit einem Innendurchmesser von 4 mm kombiniert sind.
• Kabel-/Schlauchlänge: Die Gesamtlänge von Kabel und Schlauch beträgt 13 Meter .
• Nennleistung: Sie hat eine Kapazität von 1,5 kW bei 20°C.
• Maximale Leistung: Erreicht 2 kW bei 20°C.
• Maximale Spannung: Geeignet für Spannungen bis zu 500 V.
• Rettbox-Steckdose: Das Modell 1432 CT verfügt NICHT über eine Rettbox-Steckdose (Marechall) .

Kabel- und Schlauchmerkmale (gemeinsam für Doppeltrommeln)

• Schlauchmaterial: Der Schlauch besteht aus PA (Polyamid) .
• Rohrabmessungen: Es hat einen Innendurchmesser von 4,00 mm und einen Außendurchmesser von 6,00 mm.
• Leiterisolierung: Die Leiterisolierung besteht aus PVC .
• Leiterkennzeichnung: Die Leiter werden mit den Farben Braun, Schwarz, Grau und Grün/Gelb gekennzeichnet.
• Äußerer Kabelmantel: Der äußere Kabelmantel besteht aus PVC und ist schwarz .
• Flammhemmend: Das Kabel entspricht der Norm IEC 60332-1 für flammhemmende Materialien.
• Nenn- und Prüfspannung: Es hat eine Nennspannung von 300/500 V (50 Hz) und eine Prüfspannung von 2,5 kV .
• Betriebstemperatur Kabel/Schlauch: Die Betriebstemperatur für Kabel und Schlauch liegt zwischen -5°C und +70°C .
• Biegeradius: Der Biegeradius des Kabels beträgt 8 x D.

Vorteile und Anwendungsgebiete

Die Kabeltrommel Zeca 1432 CT wurde entwickelt, um die Arbeitsbedingungen zu verbessern und bietet konkrete Vorteile:

• Mehr Ordnung und Sicherheit: Hilft dabei, Kabel- und Rohrchaos zu beseitigen und verringert so das Risiko von Stolperfallen und versehentlichen Beschädigungen erheblich.
• Kontinuierlicher Betrieb: Gewährleistet die ständige Verfügbarkeit von elektrischer Energie und Druckluft, die für den kontinuierlichen Betrieb von Maschinen und Fahrzeugen unerlässlich sind.
• Vielseitiger Einsatz: Es eignet sich ideal für ein breites Spektrum professioneller Anwendungsbereiche, darunter Einsatzfahrzeuge (z. B. von Feuerwehren), Industriemaschinen , Prozessleitsysteme und industrielle Automatisierung . In diesen Szenarien gewährleistet es, dass die Fahrzeuge stets über die notwendige elektrische Energie und voll aufgeladene Druckluftbehälter verfügen.

Optionale und Ersatzteile (werden zerlegt geliefert)

• Schwenkhalterung (ART. 1405): Nur für die manuelle Bedienung, zur Wandmontage geeignet.
• Feste Halterung (ART. 1403): Zur Befestigung an Wand, Boden oder Decke.
• Rettbox Unterputzstecker (Marechall): Erhältlich als Zubehör (Art. CTS 12V, Art. CTS 24V), mit Schutzart IP55, 1P+N+T 20A 250V AC und 12V oder 24V Spulenstromversorgung für automatisches Auswerfen der Steckdose.
