824050 PTE 18 LCD 400V PUNKTSCHWEISSGERÄT TELWIN

PTE 18 LCD 400V
Code 824050

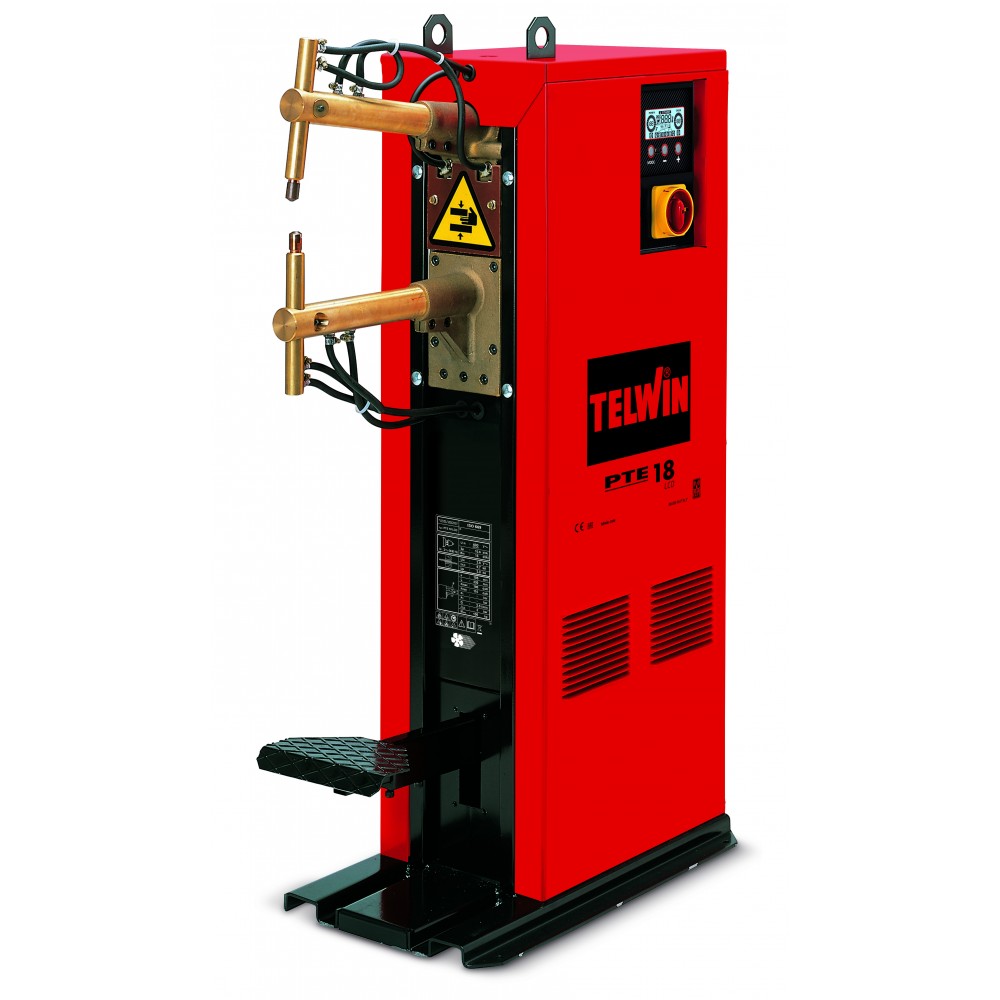

Säulenförmige Widerstandsschweißmaschine (Punktschweißmaschine) mit oszillierendem Arm und digitaler Mikroprozessorsteuerung.
Das multifunktionale LCD-Digitalpanel ermöglicht die Bedienung im EASY-Modus (Einstellung von Stromstärke und Punktschweißzeit) und im EXPERT-Modus (Einstellung verschiedener Punktschweißparameter). Bis zu 20 benutzerdefinierte Programme können gespeichert werden. Der kontinuierliche und der gepulste Betrieb gewährleisten hervorragende Schweißergebnisse bei verschiedenen Stahlsorten.
Eigenschaften:
- Einstellung des Punktschweißstroms (%), der Punktschweißzeit (Zyklen), der Elektrodenschließkraft
- Auswahl verschiedener Parameter des Punktschweißzyklus (Anfahrzeit, Rampenzeit, Schweißzeit, Pausenzeit und Anzahl der Impulse)
- gut lesbares LCD-Display
- mechanische Pedalbetätigung
- Wärmeschutz mit Signalisierung
Das Modell erfordert eine Wasserkühlung der Elektroden und Arme.
2 Phasen 400 V
CE-Kennzeichnung
EAC-ZERTIFIZIERUNG

ARM L=350MM 443021
STANDARD-GERADE ELEKTRODE XP 690035

CODE 824050
Maximale Kraft an den Elektroden: 190 daN
Zweiphasiger Netzanschluss, 400 V
ARM-AUSSPANNUNG 330 mm
Netzfrequenz 50 / 60 Hz
INTERMITTIERENDER VERHÄLTNIS 15%
Maximaler Punktschweißstrom: 9700 A
Schutzart IP20
Maximale Leerlaufspannung 2,6 V
ABMESSUNGEN 79 x 32 x 128 cm
Maximale Aufnahmeleistung 22 kVA
Gewicht 118 kg
Nennleistung X=50% 15 VA
EAN-Code 800489797155 1
LEISTUNGSFAKTOR (cosphi) 0,7
Maximale Dicke beider Seiten: 3 + 3 mm

ARM L=350MM 443021
STANDARD-GERADE ELEKTRODE XP 690035

CODE 824051
Maximale Kraft an den Elektroden: 220 daN
Zweiphasiger Netzanschluss, 400 V
ARM-AUSSPANNUNG 330 mm
Netzfrequenz 50 / 60 Hz
INTERMITTIERENDES VERHÄLTNIS 5,5 %
Maximaler Punktschweißstrom: 16400 A
Schutzart IP20
Maximale Leerlaufspannung 4,2 V
ABMESSUNGEN 79 x 32 x 128 cm
Maximale Aufnahmeleistung 60 kVA
Gewicht 147 kg
Nennleistung X=50% 25 VA
EAN-Code 800489797156 8
LEISTUNGSFAKTOR (cosphi) 0,7
Maximale Dicke beider Seiten: 5 + 5 mm
